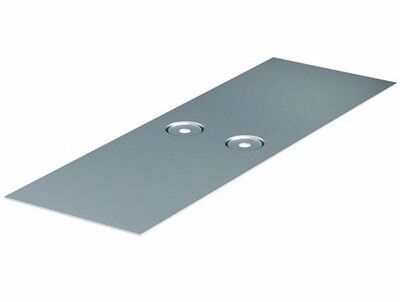

Накладка соединительная CGB для лотка основания 100 мм от DKC (ДКС), артикул 37352, предназначена для герметичного и прочного соединения участков кабельных лотков серии S5 Combitech, особенно там, где требуется маскировка неровного стыка или усиление соединения.

Назначение и область применения

Накладка соединительная CGB используется для закрытия зазора между двумя отрезками кабельного лотка шириной 100 мм, когда стык получился неровным после резки. Она обеспечивает целостность тракта, предотвращает попадание пыли и влаги внутрь, а также повышает механическую жесткость места соединения. Подходит для установки внутри помещений и на защищённых открытых площадках - например, на заводах, в распределительных пунктах, на объектах ЖКХ и связи.

Технические характеристики

• Тип изделия: накладка соединительная для стыка основания лотка
• Высота совмещаемого лотка: 100 мм
• Материал: сталь оцинкованная по технологии Сендзимира (непрерывное холодное цинкование)
• Толщина металла: 1 мм
• Покрытие: оцинкованное, равномерное, антикоррозийное
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Тип соединения: винтовое - фиксируется саморезами через отверстия на боках
• Совместимость: да, исключительно с лотками серии S5 Combitech шириной 100 мм

Совместимость и монтаж

Накладка CGB совместима только с лотками основания 100 мм из серии S5 Combitech. Для монтажа необходимо:

• выровнять торцы двух лотков так, чтобы зазор не превышал 5–8 мм;
• приложить накладку сверху на стык, выставив её точно по центру;
• закрепить четырьмя винтами M4x12 (не входят в комплект) - два с каждой стороны.

Не используйте накладку для соединения лотков других производителей или другой ширины - она не будет плотно прилегать и потеряет функциональность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61537 для систем кабельных лотков. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при использовании в средах с повышенной влажностью. Климатическое исполнение УХЛ2 позволяет применять продукцию в условиях с колебаниями температуры и влажности, характерными для большинства промышленных объектов России и стран СНГ.

Преимущества

• Обеспечивает герметичность стыка даже при неровном срезе лотка - экономит время на точную резку.
• Увеличивает жёсткость соединения, снижает вероятность провисания или деформации в месте стыка.
• Защитное оцинкованное покрытие сохраняет долговечность без необходимости дополнительной окраски.
• Закрывается одним элементом - не требуются сложные переходники или адаптеры.

Ограничения применения

• Не предназначен для внешней установки под открытым небом - не имеет IP-защиты и не рассчитана на постоянное воздействие осадков.
• Не работает с лотками другого типа (например, с сетчатыми, гофрированными или другими сериями).
• Не заменяет основные соединители - служит лишь дополнением к уже установленному стыку.
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щелочи) - оцинковка может разрушаться.

Примеры использования

• На производстве: закрытие стыка между секциями лотка на конвейере, где невозможно идеально отрезать профиль.
• В офисных зданиях: ремонт существующей кабельной трассы без демонтажа всего участка.
• На энергообъектах: временная фиксация стыка перед полноценной заменой лотка.
• В телекоммуникационных шкафах: усиление соединения при перегрузке кабелей в одном канале.

Практические советы

• Перед установкой проверьте, что торцы лотков находятся в одной плоскости - иначе накладка будет перекашивать.
• Используйте винты с потайной головкой - они не будут выпирать выше поверхности лотка и не помешают укладке кабелей.
• Если стык слишком большой (>10 мм), лучше переустановить лоток; накладка CGB не компенсирует значительные перепады.
• При работе в сыром воздухе можно дополнительно смазать края винтов противокоррозийной paste - продлит срок службы.
• Артикул 37352 - единственный вариант для лотков 100 мм в серии S5 Combitech; другие размеры имеют свои номера.
