Усиливающая пластина на дно 300 мм - LO2678 КМ-Профиль SP300

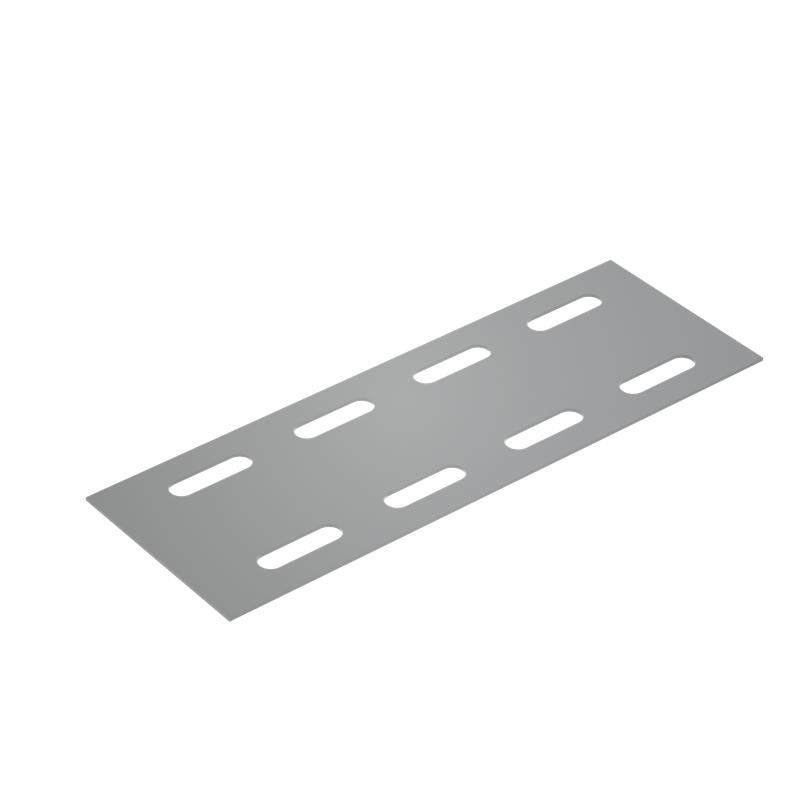

Усиливающая пластина на дно 300 мм сталь 1 мм КМ-профиль - это компонент для усиления жесткости кабельного лотка при прокладке трасс. Артикулы sp300 и lo2678 подходят для установки на стыках основания лотков серии КМ-профиль, повышая нагрузочную способность без изменения габаритов.

Назначение и область применения

Усиливающая пластина на дно 300 мм сталь 1 мм КМ-профиль используется для укрепления дна металлических кабельных лотков в местах стыков или участков с повышенными механическими нагрузками. Применяется при прокладке силовых и слаботочных кабельных трасс в помещениях - например, в цехах, серверных, распределительных пунктах и административных зданиях.

Технические характеристики

• Ширина лотка: 300 мм - соответствует стандартным лоткам серии КМ-профиль;
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает высокую коррозионную стойкость;
• Толщина материала: 1 мм - оптимальный баланс прочности и массы;
• Тип изделия: соединительная пластина - фиксируется на нижней поверхности лотка;
• Зашита покрытия: горячее цинкование по методу Сендзимира - равномерное, плотное и долговечное;
• Цвет: серый - совпадает с цветом лотков КМ-профиль;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при температурном воздействии;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает использование в закрытых помещениях с контролируемым микроклиматом, включая условия с повышенной влажностью до 95% при +25C;
• Тип соединения: винтовой разъем - крепится саморезами через перфорацию к корпусу лотка.

Совместимость и монтаж

Усиливающая пластина на дно 300 мм сталь 1 мм КМ-профиль предназначена исключительно для лотков той же ширины и профиля - совместима с продукцией серии КМ-профиль. Монтаж выполняется на стыке двух лотков или в зоне усиленной нагрузки. Для крепления используются саморезы M4–M5 с шагом 150–200 мм. Перфорированная поверхность позволяет легко выставить положение пластины и минимизирует необходимость сверления. Нет необходимости в предварительной сборке - изделие готово к установке сразу после доставки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Обеспечивает огнестойкость согласно нормам для электроустановок. Цинковое покрытие соответствует DIN EN ISO 1461 для горячего цинкования. Не содержит токсичных веществ, безопасно при эксплуатации в помещениях с постоянным пребыванием людей.

Преимущества

• Увеличивает несущую способность лотка без замены всей конструкции;
• Перфорация снижает вес и ускоряет монтаж - не требуется дополнительное сверление;
• Горячее цинкование защищает от коррозии даже при малейших повреждениях покрытия;
• Не требует специальных инструментов - достаточно обычной отвертки или шуруповерта;
• Сохраняет герметичность и целостность системы при вибрациях и ударных нагрузках.

Ограничения применения

Усиливающая пластина на дно 300 мм сталь 1 мм КМ-профиль не предназначена для открытых площадок, наружных установок или агрессивных сред - например, химических цехов, морских портов или зон с частыми осадками. Также не рекомендуется использовать там, где возможны механические повреждения корпуса лотка (например, в зонах активного движения транспорта). Не применяется как самостоятельный элемент - всегда монтируется на уже установленный лоток.

Примеры использования

• Усиление стыка между двумя лотками в длинной кабельной трассе на заводе;
• Поддержка лотка над технологическим оборудованием, где есть риск сосредоточенной нагрузки;
• Решение проблемы прогиба лотка при большом количестве кабелей в серверной комнате;
• Добавление жесткости в месте перехода лотка через стену или перекрытие.

Практические советы

• Проверьте ширину лотка перед заказом - пластина рассчитана именно на 300 мм; если лоток другого размера, она не подойдет;
• Используйте саморезы с плоской головкой и пружинной шайбой - они лучше распределяют нагрузку и не деформируют тонкую сталь;
• При монтаже на старые лотки удалите ржавчину и грязь с места крепления - это повысит контакт и срок службы;
• Не затягивайте крепеж слишком сильно - тонкая сталь (1 мм) легко продавливается;
• Для систем с высокой вибрацией используйте дополнительно антивибрационные прокладки под пластину.
