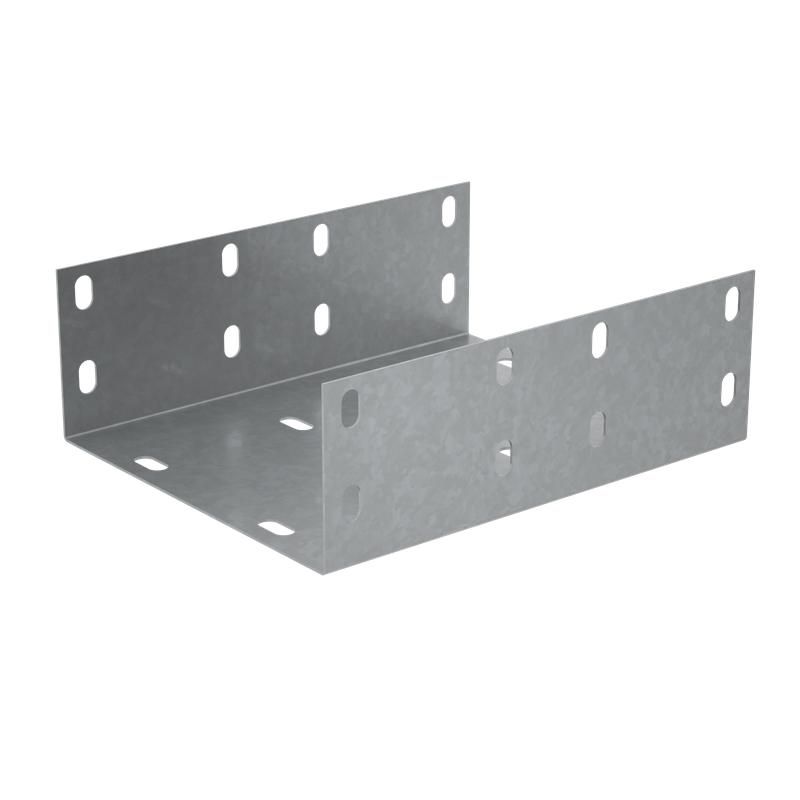

Соединительная пластина усиленная П-образная для лотка 100х400 мм "ПЛЮС" | SPUplus100-400 КМ-Профиль PL4738

Соединительная пластина П-образная усиленная для лотка 100х400 мм серия ПЛЮС SPUplus100-400 КМ предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Изделие из оцинкованной стали подходит для монтажа в условиях повышенной влажности, на открытых участках и внутри помещений, обеспечивает долговечность и соответствие требованиям безопасности.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 100х400 мм серия ПЛЮС SPUplus100-400 КМ применяется для стыковки двух соседних секций кабельного лотка одинакового типа - например, когда необходимо продолжить трассу без перепада уровней. Элемент устанавливается на продольном конце лотка, где два борта встречаются друг с другом. Подходит для лотков шириной 400 мм и высотой стенок 100 мм. Усиленная конструкция позволяет использовать её там, где требуется повышенная механическая прочность - например, при большой массе кабелей или частом обслуживании трассы.

Технические характеристики

• Габариты: 100×400×100 мм (высота × длина × толщина)
• Толщина металла: 1 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковка горячим способом по методу Сендзимира (соответствует ГОСТ 9.307-89)
• Тип соединения: винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Исполнение: продольный соединитель - предназначен для соединения вдоль оси лотка
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при температурных воздействиях
• Цвет: серый

Совместимость и монтаж

SPUplus100-400 КМ совместима исключительно с кабельными лотками серии КМ®, имеющими габариты 100×400 мм. Для установки потребуются болты M6 или M8 (не входят в комплект) - они затягиваются через четыре предварительно выполненных отверстия по углам пластины. Монтаж выполняется после выравнивания торцов лотков: пластина плотно прилегает к внутренним сторонам бортов, образуя единый контур. Напряжение на крепление не передаётся - она работает как усиливающий элемент, а не как основной несущий. Перед сборкой проверьте, что поверхности лотков чистые и не деформированы - искривления снижают контакт и риск возникновения люфта.

Безопасность и стандарты

• Огнестойкость соответствует нормам для электроустановок в зонах с повышенным требованием к пожаробезопасности
• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную стойкость
• Эксплуатационная классификация по ГОСТ 15150-69: UHL3 - допустимо применение в закрытых помещениях с умеренной влажностью, на улице и в слабокоррозийной среде

Преимущества

• Увеличивает несущую способность кабельной трассы за счёт распределения нагрузки на весь профиль
• Высокая коррозионная стойкость благодаря горячем цинкованию - срок службы до 25 лет даже во влажной среде
• Не требует сварки - монтаж осуществляется обычными инструментами
• Поддерживает герметичность трассы при правильной сборке - минимизирует попадание пыли и влаги
• Серый цвет не выгорает и не теряет внешний вид при длительной эксплуатации

Ограничения применения

• Не для поперечных соединений - нельзя использовать для перехода между лотками под углом
• Работает только с лотками точно 100×400 мм; другие размеры несовместимы
• Запрещён монтаж в агрессивных химических средах (например, рядом с кислотными выбросами)
• Не рассчитана на постоянное погружение в воду - хотя IP-класс не указан, условия эксплуатации ограничены GOST 15150-69 UHL3
• Не заменяет опорные элементы - не воспринимает вес всей трассы, лишь усиливает стык

Примеры использования

• Соединение секций лотка в технологическом корпусе завода с высокой влажностью
• Продолжение трассы на крыше объекта, где есть перепад температур и конденсат
• Формирование прямой линии кабельной системы в серверной комнате с большим количеством проводов
• Обустройство маршрута для силовых кабелей вдоль производственного конвейера

Практические советы

• Перед установкой протестируйте свободное перемещение пластин по бортам лотка - если есть заедание, проверьте наличие деформаций
• Используйте антивибрационные шайбы при монтаже в зонах с вибрацией оборудования
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не повредить оцинковку
• При необходимости можно комбинировать с другими элементами серии ПЛЮС - все детали имеют единую систему крепления
• Храните изделия в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой и грязью
