Пластина соединительная регулируемая h=100мм | CLM40D-PSR-100 IEK

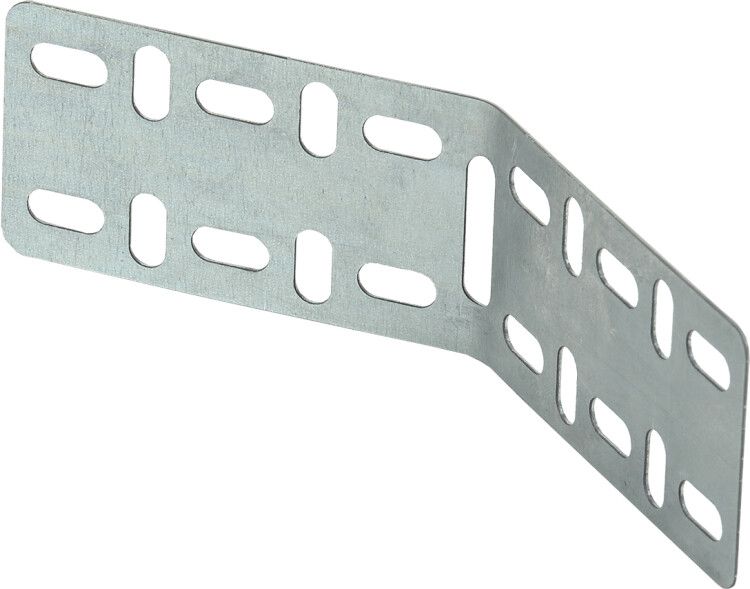

Пластина соединительная регулируемая высота 100 мм от IEK (ИЭК), артикул clm40d-psr-100, предназначена для изменения направления кабельной трассы в горизонтальной плоскости за счёт регулировки высоты на 100 мм. Подходит для сборки лестничных кабельных лотков в условиях, где требуется точная адаптация траектории прокладки.

Назначение и область применения

Пластина соединительная регулируемая высота 100 мм используется для создания вертикального смещения между участками лестничного кабельного лотка. Она позволяет изменить уровень трассы без необходимости использовать угловые элементы или перепроектировать всю систему. Применяется там, где необходимо компенсировать перепады высоты между смежными секциями лотка - например, у стен, колонн, оборудования или при проходе через перекрытия.

Технические характеристики

• Высота регулировки: 100 мм - обеспечивает достаточное смещение для большинства типовых решений;
• Материал: сталь оцинкованная - повышает коррозионную стойкость и долговечность;
• Покрытие: оцинковка - соответствует требованиям к защите металла в помещениях с повышенной влажностью или агрессивной средой;
• Тип соединения: шарнирное - позволяет фиксировать угол наклона и надёжно закреплять элемент после установки;
• Исполнение: продольный соединитель - предназначен для соединения двух параллельных участков лотка с вертикальным сдвигом;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до предела нормированного времени;
• Цвет: серый - совпадает с цветовой гаммой стандартных лестничных лотков IEK;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию в промышленных условиях.

Совместимость и монтаж

Пластина соединительная регулируемая высота 100 мм совместима с лестничными кабельными лотками серии CLM40D от IEK. Устанавливается между двумя прямыми секциями лотка. Для монтажа используются болты и гайки, входящие в комплект крепежа лотка. Шарнирное соединение позволяет выставить нужный угол, затем затянуть фиксирующие элементы. Посадочные отверстия соответствуют стандартному шагу крепления лотков IEK - 50–80 мм. Перед установкой проверьте соответствие ширины лотка и типа профиля.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при использовании в электроустановках. Огнестойкость подтверждена испытаниями на воспламеняемость и термическую стойкость. Материал не содержит токсичных веществ и безопасен при работе в замкнутых пространствах. Соответствует ГОСТ Р 50571 и другим нормам для кабельных систем в промышленных объектах.

Преимущества

• Регулируемая высота 100 мм - позволяет точно компенсировать технологические перепады без замены всей системы;
• Оцинкованная сталь - снижает риск коррозии даже при постоянном контакте с влагой или химически активной средой;
• Шарнирное соединение - обеспечивает прочную фиксацию после настройки и исключает самопроизвольное смещение;
• Огнестойкость - увеличивает безопасность при аварийных ситуациях и соответствует требованиям противопожарной защиты;
• Долгий срок службы - экономит расходы на обслуживание и замену в течение всего жизненного цикла системы.

Ограничения применения

• Не предназначена для вертикальных переходов - применяется только для горизонтального сдвига в одной плоскости;
• Подходит только для лестничных лотков; несовместима с коробчатыми или трубчатыми системами;
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков - хотя материал оцинкованный, длительное воздействие дождя и УФ может снизить срок службы;
• Запрещено применять как самостоятельный несущий элемент - всегда должен быть установлен между жёстко закреплёнными участками лотка.

Примеры использования

• На заводах - при прокладке кабелей рядом с оборудованием, где уровни лотков различаются из-за наличия машин или трубопроводов;
• В распределительных пунктах - чтобы обойти опоры, вентиляционные каналы или балки перекрытия;
• В офисных зданиях - при модернизации кабельных трасс без демонтажа потолочных конструкций;
• На энергообъектах - когда необходимо согласовать высоту лотка с уровнями заземления или корпусов аппаратов.

Практические советы

• Перед монтажом проверьте, что ширина лотка совпадает с шириной пластины - clm40d-psr-100 рассчитана на лотки шириной до 400 мм;
• Убедитесь, что нагрузка на кабели не превышает допустимую для выбранного типа лотка - пластина не усиливает несущую способность;
• После регулировки обязательно затяните все крепёжные элементы - слабое соединение может вызвать люфт и повредить кабели;
• При многократной регулировке используйте смазку на шарнире - это продлит срок службы механизма;
• При заказе нескольких единиц - учтите, что все элементы должны быть одного производства (IEK) для гарантированной совместимости.
