Пластина соединительная для проволочного лотка | PR08.2282 Промрукав Строитель

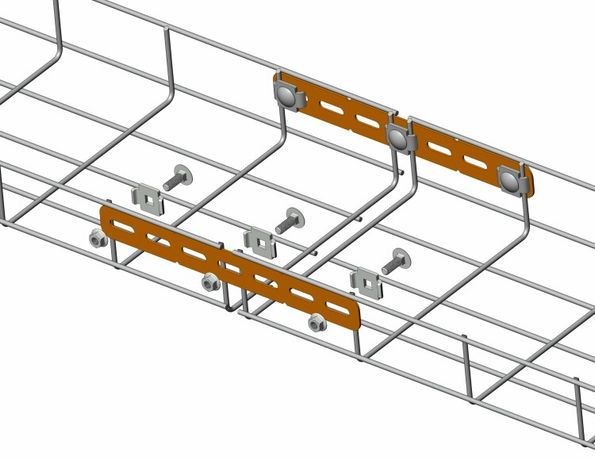

Пластина соединительная для проволочного лотка, сталь оцинкованная горячим способом по методу Сендзимира от бренда ПРОМРУКАВ (артикул pr08.2282) предназначена для прочного соединения секций проволочных лотков в открытых системах прокладки кабелей, обеспечивая жесткость и устойчивость всей конструкции.

Назначение и область применения

Пластина соединительная используется для соединения соседних участков проволочного лотка вдоль его оси - то есть продольно. Она предотвращает расхождение лотков под нагрузкой, вибрацией или механическим воздействием. Подходит для открытой установки в помещениях и на объектах с повышенной влажностью, где требуется долговечная и коррозионностойкая фиксация. Применяется в промышленных цехах, на транспорте, в энергетике, автоматизации и других зонах с массовой прокладкой силовых и слаботочных кабелей.

Технические характеристики

• Материал: сталь, оцинкованная горячим способом по методу Сендзимира - равномерное покрытие цинком, обеспечивающее высокую антикоррозийную стойкость
• Тип изделия: элемент крепежный
• Тип соединения: винтовой разъем - позволяет собирать и разбирать конструкцию без сварки
• Совместимость с лотком: 100×60–600 мм - подходит для лотков шириной от 100 до 600 мм и глубиной 60 мм
• Цвет: серый
• Способ монтажа: открытый - крепится к верхней части лотка через отверстия
• Исполнение: соединитель продольный - усиливает связь между лотками в направлении их протяжённости

Совместимость и монтаж

Пластина совместима исключительно с проволочными лотками указанной габаритной серии (100×60–600 мм). Для монтажа необходимо:

• Выровнять торцы двух лотков точно друг напротив друга
• Уложить пластину поверх соединения так, чтобы её отверстия совпадали с отверстиями в боковых стенках лотка
• Закрепить болтами M4 или M5 (не входят в комплект) через верхние отверстия пластины

Не используйте пластину для поперечного соединения или для лотков другой формы - она не рассчитана на боковые усилия.

Безопасность и стандарты

Покрытие по методу Сендзимира соответствует требованиям ГОСТ 14918 и ISO 1461 - обеспечивает срок службы до 20 лет в условиях средней агрессивности. Материал не выделяет токсичных веществ, безопасен для персонала и окружающей среды. Соответствует нормам безопасности для электроустановок в соответствии с ПУЭ.

Преимущества

• Высокая прочность за счет толщины стали и точного формования
• Защита от коррозии благодаря однородному цинковому слою - не требует дополнительной окраски
• Легкий монтаж без специального оборудования - достаточно обычного инструмента
• Сохраняет форму даже после многократной сборки-разборки
• Серый цвет не отвлекает визуально, легко сочетается с другими металлическими элементами

Ограничения применения

• Не применяется для закрытых каналов, труб и шахт - только для открытой установки
• Не подходит для лотков шириной менее 100 мм или больше 600 мм
• Не рекомендуется использовать в местах постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Не заменяет опорные или угловые элементы - работает только как продольный соединитель

Примеры использования

• Соединение секций лотка вдоль конвейерной линии на заводе
• Фиксация лотков вдоль технологических проходов на АЭС или ХПК
• Обустройство кабельных трасс в распределительных пунктах с частым обслуживанием
• Прокладка кабелей в цехах пищевой промышленности с регулярной мойкой

Практические советы

• Перед монтажом проверьте, что лотки имеют одинаковый шаг отверстий - иначе пластина не будет плотно прилегать
• Используйте антивибрационные шайбы, если система подвержена сильным колебаниям
• Не затягивайте болты слишком сильно - это может деформировать тонкие стенки лотка
• При необходимости удлинения трассы - используйте несколько пластин подряд, чередуя их положение для равномерного распределения нагрузки
• Проверяйте целостность цинкового покрытия перед установкой - поврежденные места можно обработать цинкосодержащим спреем
