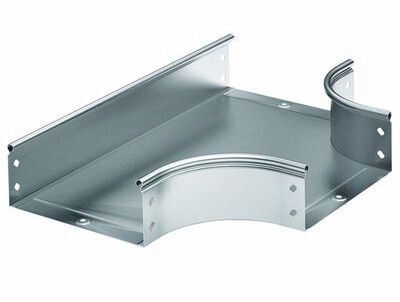

Ответвитель DPT Т-образный горизонтальный 200х80 в комплекте с крепежными элементами и соединительными пластинами, необх | 36144K DKC ДКС

Ответвитель Т-образный горизонтальный 200х80 от DKC (ДКС), артикул 36144k, предназначен для создания горизонтальных ответвлений в кабельных трассах из металлических лотков. Комплектуется всем необходимым крепежом и соединительными пластинами, что ускоряет монтаж и обеспечивает жесткую фиксацию. Продукт входит в серию S5 Combitech Сендзимир и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Ответвитель Т-образный горизонтальный 200х80 используется для формирования Т-образных ответвлений в кабельных трассах, где необходимо изменить направление движения кабелей без нарушения целостности системы. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах: цехах, АЭС, транспортных терминалах, распределительных пунктах. Особенно эффективен там, где требуется сохранить гладкий профиль трассы и минимизировать перегибы кабелей.

Технические характеристики

• Тип конструкции: тройник горизонтальный - ответвление происходит параллельно основному лотку
• Габариты: ширина 200 мм, высота 80 мм - совместим с лотками того же размера
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, устойчивое к механическим воздействиям
• Цвет: серый - стандартизированная окраска для промышленных систем
• Огнестойкость: да - выдерживает температурные нагрузки в условиях возгорания до предела нормированных требований
• Широкодиапазонное исполнение: да - подходит для широкого спектра условий эксплуатации, включая влажную среду и агрессивные производства

Совместимость и монтаж

Ответвитель Т-образный горизонтальный 200х80 совместим с лотками серии S5 Combitech Сендзимир других производителей, имеющими аналогичные габариты (200×80 мм). Крепится к основному и боковому лоткам с помощью входящих в комплект соединительных пластин и болтов/гроверов. Монтаж выполняется без сварки: достаточно зафиксировать пластины с двух сторон и затянуть крепеж моментом 4–6 Нм. Учитывайте, что радиус 100 мм требует минимального радиуса изгиба кабелей не менее 100 мм - иначе возможны повреждения изоляции.

Безопасность и стандарты

Ответвитель соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем в промышленных зонах. Огнестойкость подтверждена испытаниями на воспламеняемость и тепловое воздействие. Материал не содержит хлора и тяжелых металлов, что делает его экологически безопасным при использовании и утилизации.

Преимущества

• Полный комплект крепежа и пластин исключает необходимость докупать расходники
• Оцинкование по методу Сендзимира гарантирует долгий срок службы даже в агрессивных средах
• Жесткая конструкция снижает риск деформации при нагрузках и вибрациях
• Удобная форма с радиусом 100 мм позволяет прокладывать кабели без резких изгибов, продлевая срок службы проводов
• Поддерживается рекомендованный проектный ассортимент - легко интегрируется в типовые решения

Ограничения применения

• Не предназначается для вертикальных ответвлений - для них используются другие модели (например, вертикальные Т-тройники)
• Не подходит для кабелей с внешним диаметром более 30 мм - из-за ограниченного внутреннего объема
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или расплавленным металлом
• Запрещено применять в качестве несущего элемента - только как аксессуар кабельного лотка

Примеры использования

• Ответвление кабелей от главной трассы к станку на конвейере
• Переход от одного участка кабельного канала к другому в цехе с множеством оборудования
• Обход препятствий (колонны, трубопроводы) путем организации горизонтального ответвления
• Создание распределительных узлов в серверных помещениях и АСУ ТП

Практические советы

• Перед установкой проверьте соответствие ширины и высоты основного лотка - 200×80 мм должны точно совпадать
• При сборке используйте только те крепежные элементы, которые идут в комплекте - они рассчитаны на нагрузку этого типа ответвителя
• Не допускайте перегрузки по заполнению: максимальная загрузка - 60% от свободного объема лотка
• При необходимости удлинения трассы - комбинируйте этот ответвитель с прямыми участками S5 Combitech, чтобы сохранить единый стиль и прочность
• После монтажа проверьте герметичность соединений - особенно в сырых помещениях, чтобы избежать коррозии на стыках
