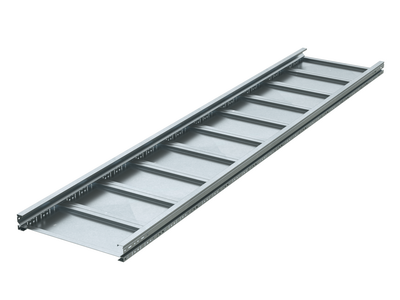

Лоток неперфорированный 300х80 L3000 сталь 2мм тяжелый (лонжерон) гор. оцинк. ДКС UNH383HDZ

Лоток листовой неперфорированный стальной горячеоцинкованный DKC (ДКС) артикул unh383hdz предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками и агрессивной средой. Его усиленная конструкция и защитное покрытие делают его подходящим решением для длительной эксплуатации в сложных условиях.

Назначение и область применения

Лоток листовой неперфорированный стальной горячеоцинкованный DKC (ДКС) артикул unh383hdz используется для прокладки кабелей на протяженных трассах с большими пролетами. Подходит для установки в производственно-складских зонах, на верфях, в портовых терминалах, на энергообъектах и других местах с высокой влажностью, запыленностью или химической агрессивностью. Благодаря усиленному исполнению и высокой несущей способности, применяется там, где требуется удерживать тяжелые пучки кабелей без прогиба.

Технические характеристики

• Материал: сталь оцинкованная — основа прочности и долговечности
• Толщина стенки: 2 мм — обеспечивает жесткость и сопротивление деформации
• Размеры: 80×300×3000 мм — высота 80 мм, ширина 300 мм, длина 3 м
• Полезное сечение: 18 000 мм² — достаточное пространство для групп кабелей
• Защитное покрытие: горячее цинкование — антикоррозийная защита в агрессивной среде
• Усиленное исполнение: да — увеличенная несущая способность за счет ребер жесткости
• Исполнение: без разъема — требует сборки с помощью фланцев или крепления к опорам
• Огнестойкость: да — не распространяет горение, сохраняет целостность при температурном воздействии
• NATO монтажные отверстия: да — совместимость с международными системами крепления
• Перфорация боковой стенки: да — возможность крепления кронштейнов, кабельных зажимов, датчиков
• Цвет: серый — стандартный цвет оцинкованной стали
• Климатическое исполнение: ОМ1/У1/УХЛ(1,5)/ХЛ1 — работает при температурах от –60°C до +50°C, в условиях повышенной влажности и морской атмосферы

Совместимость и монтаж

Лоток листовой неперфорированный стальной горячеоцинкованный DKC (ДКС) артикул unh383hdz собирается в линейные участки с использованием болтовых соединений или специальных переходных элементов. Монтажные отверстия стандарта NATO позволяют использовать универсальные крепежи. Перфорация боковых стенок дает гибкость в установке креплений для кабелей, трубопроводов или оборудования. Для прямых участков рекомендуется шаг опор не более 3 м; при пролете 6 м допустима нагрузка до 170 кг/м, при 9 м — до 70 кг/м. Установка возможна на стенах, потолках, колоннах и специализированных несущих конструкциях. Отсутствие разъема требует точного расчета длины участков перед монтажом.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельства Российского морского регистра судоходства. Это подтверждает его применение на объектах с повышенными требованиями к безопасности — включая морские и портовые сооружения. Огнестойкость обеспечивает сохранение целостности трассы при возгорании соседних устройств. Горячее цинкование соответствует ISO 1461, что гарантирует равномерное и плотное покрытие без микротрещин.

Преимущества

• Высокая несущая способность благодаря усиленной конструкции и толщине 2 мм
• Долговечность в условиях влажности, соленого воздуха и химических паров за счет горячего цинкования
• Простой доступ к кабелям через открытую верхнюю часть — удобно для обслуживания
• Перфорация боковых стенок снижает необходимость в дополнительных крепежных элементах
• Совместимость с NATO-креплениями ускоряет монтаж на зарубежных объектах
• Огнестойкость повышает безопасность при аварийных ситуациях

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным контактом с открытым пламенем — хотя огнестойкий, он не является противопожарной конструкцией
• Запрещено использование в средах с концентрацией кислот выше 10% — цинк подвержен растворению
• Отсутствие крышки требует защиты от попадания крупного мусора или воды при открытой установке
• Большая масса (более 15 кг на 3 м) требует использования подъемных механизмов при монтаже на высоте
• Не подходит для частых перемещений — жесткая конструкция не рассчитана на мобильные системы

Примеры использования

• Прокладка силовых кабелей на заводе по переработке нефтепродуктов
• Кабельная трасса в портовом терминале с высокой влажностью и соляным туманом
• Подвесная система для кабелей управления на судне или причале
• Электроснабжение складского комплекса с высокими нагрузками и агрессивной средой
• Трассировка кабелей в цехах металлургического производства

Практические советы

• При проектировании учтите посадочные размеры: ширина 300 мм требует свободного пространства минимум 350–400 мм между препятствиями
• Для изгиба трассы используйте специальные угловые элементы серии U5 Combitech — самогнутые участки нарушают целостность конструкции
• На пролетах более 6 м обязательно используйте промежуточные опоры — даже усиленный лоток прогнется под собственным весом
• Проверьте соответствие диаметра кабелей полезному сечению 18 000 мм² — перегрузка снижает теплоотвод и срок службы
• При монтаже на вертикальных поверхностях закрепляйте каждый участок двумя точками — один болт недостаточен
• После монтажа проверьте герметичность соединений — особенно в условиях повышенной влажности
