Пластина соединительная h=50мм HDZ EKF | c5010-HDZ

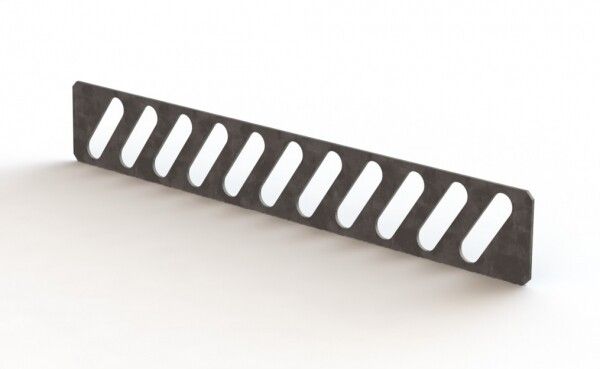

Пластина соединительная h=50мм HDZ EKF PROxima - это угловой соединитель из оцинкованной стали, предназначенный для надёжного соединения кабельных лотков системы T-Line от EKF. Применяется в промышленных, коммерческих и жилых зданиях для создания непрерывных трасс при изменении направления кабельной сети.

Назначение и область применения

Пластина соединительная h=50мм HDZ EKF PROxima используется для соединения двух участков кабельного лотка под углом 90 градусов. Подходит для установки как на стенах, так и на потолках, где требуется изменить направление трассы. Обеспечивает механическую прочность и сохраняет целостность кабельной системы при прокладке силовых и слаботочных проводов. Особенно актуальна при монтаже в помещениях с ограниченным пространством или сложной планировкой.

Технические характеристики

• Тип изделия: пластина соединительная
• Высота кабеленесущей системы: 50 мм - совместима с лотками T-Line этой же высоты
• Материал: сталь с цинковым покрытием - устойчивость к коррозии, долговечность в условиях повышенной влажности
• Тип соединения: винтовой разъём - фиксация болтами, не требует сварки
• Исполнение: уголковый - обеспечивает поворот на 90°
• Цвет: серый - соответствует цвету лотков системы T-Line
• Гарантийный срок: 84 месяца - подтверждает надёжность материала и производства
• Совместимость с кабельными лотками: да - только с лотками системы T-Line от EKF

Совместимость и монтаж

Пластина соединительная h=50мм HDZ EKF PROxima совместима исключительно с кабельными лотками серии T-Line от EKF. Для монтажа необходимо:

• Закрепить пластину к двум лоткам с помощью винтов, входящих в комплект или приобретаемых отдельно
• Обеспечить плотное прилегание поверхности - перед установкой проверьте отсутствие деформаций на торцах лотков
• Не использовать с лотками других производителей - даже при одинаковой высоте 50 мм возможны расхождения в форме кромок и расположении отверстий

Рекомендуется соблюдать шаг крепления винтов - не более 150 мм по периметру соединения для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами безопасности для кабельных систем. Цинковое покрытие защищает от электрохимической коррозии, что снижает риск возникновения точечных повреждений и последующего выхода из строя всей трассы. Напряжение и ток через саму пластину не проходят - она является исключительно механическим элементом крепления.

Преимущества

• Оцинкованная сталь - выдерживает агрессивную среду, включая влажные помещения и промзоны
• Винтовое соединение - позволяет легко демонтировать и переустанавливать при необходимости модификации трассы
• Единая система T-Line - все элементы взаимозаменяемы, что упрощает замену и ремонт
• Длительная гарантия - 84 месяца указывает на качество материалов и контроль производства

Ограничения применения

• Не предназначен для использования вне системы T-Line - несовместим с лотками других брендов
• Не рассчитана на нагрузки выше допустимых для лотков 50 мм - не следует подвешивать тяжёлое оборудование прямо на пластину
• Не применяется в качестве опоры для трубопроводов или других технологических коммуникаций
• Не рекомендовано применение в местах постоянного воздействия открытого огня или температур выше +60C

Примеры использования

• Соединение горизонтальной трассы с вертикальной шахтой в офисном здании
• Переход между этажами через стену в жилом доме
• Обход препятствий (балок, вентиляционных каналов) на производстве
• Формирование контура вокруг оборудования в цехе

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровными - искривлённые края затруднят герметичное соединение
• Используйте болты M6 или M8 (в зависимости от модели лотка) с гроверами - предотвращают самоотвинчивание при вибрациях
• При прокладке в сырых помещениях дополнительно смажьте места соединения антикоррозийной смазкой
• Не забудьте закрепить пластину до укладки кабелей - после заполнения лотка доступ к винтам будет затруднён
• Артикул c5010-hdz - используйте его при заказе запчастей, чтобы избежать ошибок с другими типами соединителей
