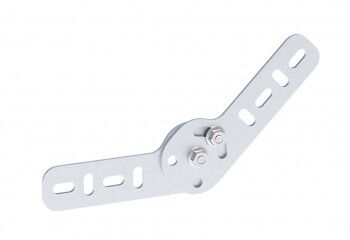

Соединитель для лестн. лотка шарнирный H=50мм 2мм EKF shlt502

Соединитель шарнирный для лестничного лотка h=50мм (2мм) от EKF предназначен для гибкого соединения участков лестничных лотков под углом, сохраняя целостность кабельной трассы. Артикул shlt502 соответствует серии EKF-Line и используется там, где требуется изменить направление трассы без жесткого изгиба.

Назначение и область применения

Шарнирный соединитель shlt502 позволяет плавно менять направление лестничного лотка в горизонтальной плоскости - например, при обходе препятствий, поворотах или переходах между уровнями. Он применяется в системах кабельной организации на объектах с высокой плотностью прокладки: промышленных цехах, энергообъектах, транспортных терминалах, серверных помещениях. Подходит для лотков высотой 50 мм, изготовленных из стали.

Технические характеристики

• Тип изделия: шарнирный соединитель
• Высота лотка: 50 мм
• Тип соединения: винтовой разъем - надежная фиксация без сварки
• Тип лотка: лестничный
• Материал: сталь
• Толщина стенки: 0,8 мм
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - устойчивость к коррозии даже в агрессивной среде
• Цвет: светло-серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Соединитель shlt502 совместим с лестничными лотками EKF-Line высотой 50 мм. Монтаж выполняется вручную: соединяемые элементы вставляются друг в друга, затем затягиваются болты винтового разъема. Нет необходимости в сварке или специальных инструментах. Учитывайте, что данный соединитель рассчитан исключительно на горизонтальные повороты - для вертикальных изменений направления требуются другие типы компонентов.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству металлических изделий для кабельных систем. Оцинковка по методу Сендзимира обеспечивает долговременную защиту от коррозии, соответствует ГОСТ 14918. Продукция сертифицирована для использования в условиях повышенной влажности и запылённости.

Преимущества

• Гибкость: позволяет выполнять повороты до 90° без деформации лотка
• Удобство сборки: винтовое соединение ускоряет монтаж и упрощает демонтаж
• Долговечность: оцинкованная сталь выдерживает воздействие влаги, химических паров и температурных колебаний
• Сохранение прочности: толщина материала 0,8 мм обеспечивает достаточную жесткость при нагрузках

Ограничения применения

• Не предназначен для вертикальных поворотов - используйте уголки или переходники
• Работает только с лотками высотой 50 мм; несовместим с другими размерами
• Не рекомендуется применять в зонах с постоянным ударным воздействием - возможна деформация кромок
• Не заменяет герметичные корпуса: для защиты от воды и пыли необходимо использовать крышки

Примеры использования

• Обход трубопровода в цеху с автоматизированными линиями
• Переход трассы через проём в перегородке
• Создание ответвлений в распределительном щите с ограниченным пространством
• Прокладка кабелей в лестничных клетках с необходимостью изменения направления

Практические советы

• Перед установкой проверьте соответствие высоты лотка - 50 мм - чтобы избежать люфта и провисания
• Затягивайте винты равномерно, не переусердствуя - это предотвратит деформацию оцинкованного слоя
• При длительной эксплуатации в сырых помещениях периодически осматривайте места соединений на предмет коррозии
• Для максимальной защиты комбинируйте соединитель shlt502 с защитной крышкой - это повысит степень IP и снизит риск повреждения кабелей
• Храните детали в сухом месте перед монтажом - влага может вызвать образование белого налёта на оцинковке, хотя это не влияет на функциональность
