Угол для кабельного лотка КМ 50х150 90° внутренний вертикальный Система КМ LO0115

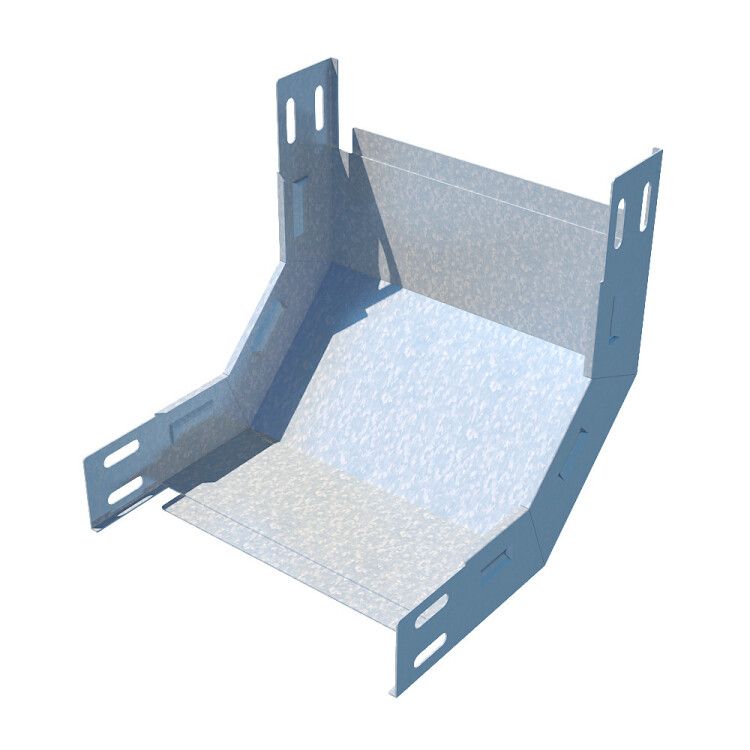

Угол внутренний вертикальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль - это фасонный элемент для организации вертикального поворота кабельных трасс в электроустановках до 1000 В. Изделие совмещает прочность оцинкованной стали, надёжное соединение и соответствие требованиям к защите от внешних воздействий. Применяется в составе систем кабельных лотков КМ-профиль.

Назначение и область применения

Угол внутренний вертикальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль предназначен для изменения направления кабельной трассы в вертикальной плоскости под прямым углом. Подходит для прокладки силовых и слаботочных линий в пределах напряжения до 1000 В. Используется исключительно внутри зданий, в помещениях с сухим или умеренно влажным воздухом, где отсутствуют агрессивные химические среды. Соответствует климатическому исполнению У1, УХЛ1, УХЛ3 по ГОСТ 15150-69.

Технические характеристики

• Угол изгиба: 90 градусов
• Размеры: высота 50 мм, ширина 150 мм, внутренний радиус 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк толщиной, соответствующей стандарту SAE J2340 - обеспечивает долговечную антикоррозийную защиту
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками
• Огнестойкость: да - сохраняет целостность при температурном воздействии
• Наличие монтажных отверстий: есть - совместимы с системой NATO

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 50х150 мм, сталь 0.8мм, КМ-профиль совместим с металлическими лотками той же серии: шириной 150 мм и высотой борта 50 мм. Монтаж осуществляется путём защёлкивания интегрированных лепестков на кромках смежных участков лотка. Отверстия NATO позволяют дополнительно закрепить угол болтами M6 или аналогичными крепёжными элементами. Не требует сварки или дополнительных крепёжных деталей - сборка выполняется вручную. Рекомендуется использовать с крышкой для защиты от пыли и механических повреждений.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Обеспечивает огнестойкость - не распространяет горение и сохраняет форму при кратковременном нагреве. Цинкование по методу Сендзимира гарантирует равномерное покрытие и повышенную адгезию, что снижает риск коррозии даже при малых повреждениях поверхности. Наличие NATO-отверстий соответствует международному стандарту на крепление кабельных систем.

Преимущества

• Интегрированные соединители исключают необходимость в дополнительных крепёжных элементах
• Оцинковка по методу Сендзимира - более долговечная, чем обычное холодное цинкование
• Жёсткая конструкция с радиусом 100 мм позволяет прокладывать кабели без перегибов и повреждений изоляции
• Поддерживает целостность трассы при нагрузке и вибрации
• Готов к быстрой установке - не требует сварки, резки или доработки

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков, солнца и перепадов температур
• Не рекомендуется для применений в агрессивных средах: химических цехах, влажных производствах с кислотами, щелочами, солями
• Не используется в качестве несущего элемента - не рассчитана на вес оборудования или крупных кабельных bundles без опоры
• Внутренний радиус 100 мм ограничивает минимальный допустимый радиус изгиба кабеля - необходимо проверять соответствие нормам ГОСТ 31946

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный стояк в офисном здании
• Обход колонн и инженерных коммуникаций в серверных помещениях
• Сборка распределительных коробок в промышленных цехах с использованием системы КМ-профиль
• Прокладка сигнальных линий в автоматизированных линиях на заводах

Практические советы

• Проверьте перед монтажом, чтобы ширина лотка точно соответствовала 150 мм - несовпадение вызывает люфт и снижение жёсткости
• При необходимости усиления конструкции - используйте болты через NATO-отверстия, особенно в вибрационных зонах
• Закрывайте угол крышкой сразу после прокладки кабелей - это предотвращает попадание пыли и случайные повреждения проводов
• Не применяйте этот угол в качестве переходника между лотками других серий - возможны проблемы с герметичностью и механической устойчивостью
• При работе в условиях частых температурных изменений - контролируйте состояние цинкового покрытия каждые 2–3 года
