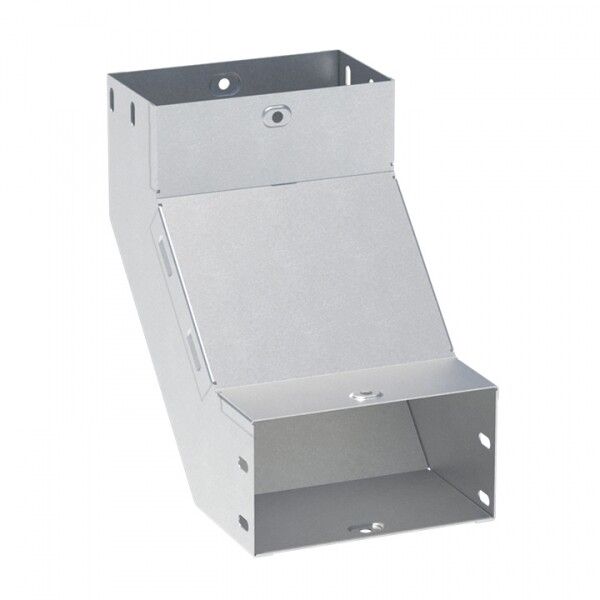

Угол кабельного лотка PROxima вертикальный внутренний 50x150 EKF vi9050150

Угол 90 градусов вертикальный внутренний 50x150 мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы внутри зданий, обеспечивает надёжное соединение вертикальных участков лотков с сохранением целостности защиты кабелей.

Назначение и область применения

Этот угол предназначен для перехода между двумя вертикальными участками кабельного лотка в системе EKF-Line. Он используется там, где необходимо изменить направление трассы на 90 градусов внутрь помещения - например, при проходе кабелей от потолка к стене или между этажами. Подходит для прокладки силовых и слаботочных кабелей в промышленных, офисных, жилых и общественных зданиях. Применяется совместно с другими элементами системы EKF-Line: прямыми лотками, крестовинами, заглушками и подвесами.

Технические характеристики

• Угол поворота: 90° - внутренний, для формирования углового соединения без внешнего выступа
• Размеры: высота 50 мм, ширина 150 мм - соответствует стандартным лоткам EKF-Line
• Материал: сталь с толщиной 0,8 мм - обеспечивает достаточную жесткость при минимальном весе
• Тип конструкции: стойкий изгиб - форма выполнена методом холодного изгиба, без сварки, что исключает риск деформации при монтаже
• Покрытие: цинк-ламель - антикоррозийная защита, устойчивая к механическому воздействию и влаге
• Наличие крышки: да - крышка фиксируется на защёлках, легко открывается для обслуживания кабелей
• Цвет: серый - соответствует цветовой гамме всей системы EKF-Line
• Гарантийный срок: 36 месяцев - подтверждает долговечность материалов и технологий производства

Совместимость и монтаж

Угол 90 градусов вертикальный внутренний 50x150 мм полностью совместим с лотками EKF-Line того же размера (50×150 мм). Монтаж выполняется путём вставки боковых кромок угла в торец двух вертикальных лотков. Крышка крепится на защёлки - её можно снять без инструментов. Для фиксации к стене используются стандартные подвесы EKF-Line, подходящие по шагу крепления. Угол не требует сварки, болтов или других крепёжных деталей - он самодостаточен благодаря точному изгибу и плотному прилеганию к лоткам.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Цинк-ламельное покрытие соответствует классу corrosion resistance C4 по ISO 12944. Наличие крышки снижает риск случайного контакта с проводниками и предотвращает попадание пыли и мелкого мусора внутрь трассы.

Преимущества

• Не требует дополнительных креплений - монтируется как единый модуль
• Легко демонтируется для проверки или замены кабелей
• Цинк-ламельное покрытие устойчиво к химическим и механическим воздействиям
• Сохраняет герметичность трассы даже при наличии крышки
• Поддерживает унифицированную систему - все элементы EKF-Line взаимозаменяемы

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитан на прямое воздействие осадков
• Не подходит для нагрузок выше допустимых для лотков 50×150 мм - максимальная масса кабелей должна соответствовать техническим условиям системы
• Не используйте с лотками другого производителя - точные размеры и форма крепёжных кромок уникальны для EKF-Line
• Запрещено применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей)

Примеры использования

• Переход кабелей от потолочного лотка к вертикальной стене в серверной комнате
• Обход колонн в торговых центрах - прокладка кабелей вокруг препятствий
• Связка между этажами через шахты в многоэтажных зданиях
• Прокладка слаботочных сетей (LAN, CCTV) в административных корпусах

Практические советы

• Перед монтажом убедитесь, что внутренние размеры лотков точно совпадают с 50×150 мм - расхождение более чем +-1 мм затруднит сборку
• При использовании в местах с высокой влажностью (подвалы, парковки) дополнительно проверьте состояние крышки - она должна плотно закрываться
• Не перегружайте угол большим числом кабелей - соблюдайте рекомендации по заполнению лотка до 40–50% свободного объёма
• Для удобства обслуживания оставляйте доступ к крышке - не заделывайте угол в штукатурку или декоративные панели
• При необходимости удлинения трассы используйте прямые лотки EKF-Line - они совмещаются без зазоров
