Угол вертикальный внутренний 90 градусов с крышкой Стандарт 200х50 | PR16.0530 Промрукав Строитель

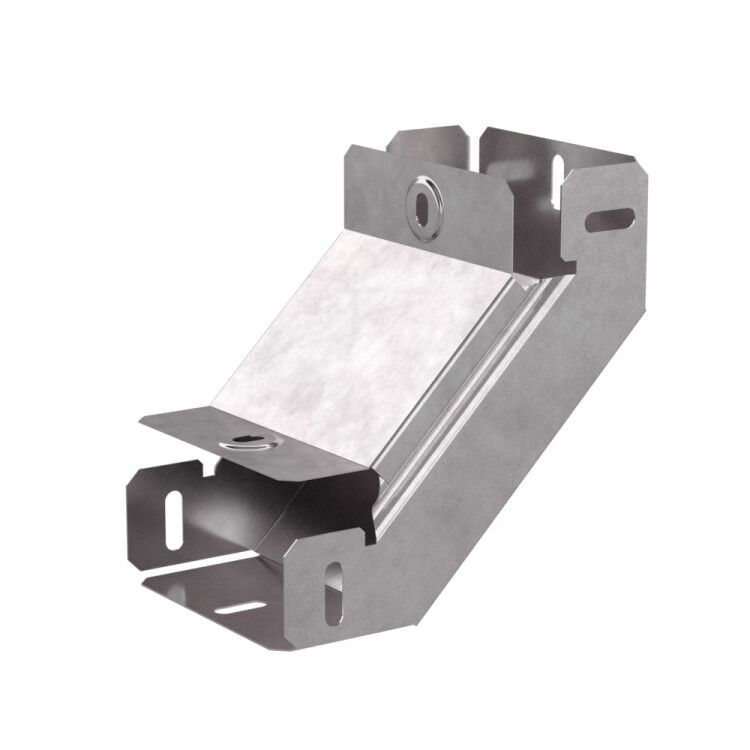

Угол вертикальный внутренний 90 градусов с крышкой 200х50 Стандарт Промрукав - это металлический элемент для изменения направления кабельной трассы на 90°, предназначенный для установки в перфорированных и глухих лотках. Благодаря оцинкованной стали и усиленному исполнению, этот угол от компании Промрукав (артикул pr16.0530) выдерживает нагрузки и агрессивную среду, сохраняя целостность проводки.

Назначение и область применения

Угол вертикальный внутренний 90 градусов с крышкой 200х50 Стандарт Промрукав используется для поворота кабельных трасс вверх под прямым углом. Подходит для монтажа в системах с перфорированными и глухими лотками - например, в промышленных щитовых, на заводах, в распределительных пунктах, на элеваторах и в транспортерных зонах. Крышка обеспечивает закрытый доступ к кабелям, защищает от механических воздействий и снижает риск попадания пыли и влаги.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели без перегибов
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,8 мм - обеспечивает жесткость и долговечность
• Покрытие: цинковое, толщиной 10–22 мкм - защищает от коррозии
• Крышка: есть, фиксируется без инструментов
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует крепления к лоткам болтами или сваркой

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов с крышкой 200х50 Стандарт Промрукав совместим с лотками того же типа и размера - шириной 200 мм и высотой 50 мм. Монтируется путём фиксации к торцам лотков с помощью саморезов, болтов или точечной сварки. Отсутствие соединительного разъема требует предварительной подготовки мест крепления. Для герметичности рекомендуется использовать уплотнители на стыках, особенно при использовании в условиях повышенной влажности.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости материала. Цинкование по методу Сендзимира гарантирует равномерное и прочное покрытие, исключающее быстрое окисление. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в помещениях и под навесом. Напряжение и ток через угол не регулируются - он является только конструкцией для защиты и направления кабелей.

Преимущества

• Усиленное исполнение - увеличенная жесткость против деформаций при нагрузке
• Оцинкованная сталь - устойчивость к коррозии даже при частых перепадах влажности
• Крышка в комплекте - экономит время на сборке, не требует докупки отдельных элементов
• Широкий температурный диапазон - работает в холодных складах и нагреваемых зонах
• Серый цвет - маскирует следы эксплуатации, легко сочетается с большинством лотков

Ограничения применения

• Не предназначен для наружной установки под открытым небом - несмотря на оцинковку, длительное воздействие осадков и УФ-излучения снижает срок службы
• Не имеет встроенных креплений - требуется самостоятельная фиксация к лоткам
• Не рассчитан на прокладку силовых кабелей с большим внешним диаметром - минимальный радиус изгиба 75 мм ограничивает использование крупных многожильных кабелей
• Подходит только для лотков шириной 200 мм - несовместим с другими размерами

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе с конвейерными линиями
• Обустройство канала для слаботочных сетей (LAN, CCTV) в серверной комнате
• Подъём кабелей от нижнего уровня к распределительному щиту на уровне потолка
• Монтаж в пищевой промышленности - где важна чистота и устойчивость к мойке

Практические советы

• Проверьте посадочные размеры лотка - ширина должна точно совпадать с 200 мм, иначе возникнет люфт
• При монтаже используйте антивибрационные прокладки между углом и лотком - продлит срок службы при вибрациях оборудования
• Если система будет работать в агрессивной среде (например, химический цех), дополнительно смажьте края крышки антикоррозийной смазкой
• Не применяйте для кабелей с наружным диаметром более 40 мм - возможен перегиб и повреждение изоляции
• При необходимости замены - крышка снимается без демонтажа всего угла, достаточно отпустить фиксаторы
