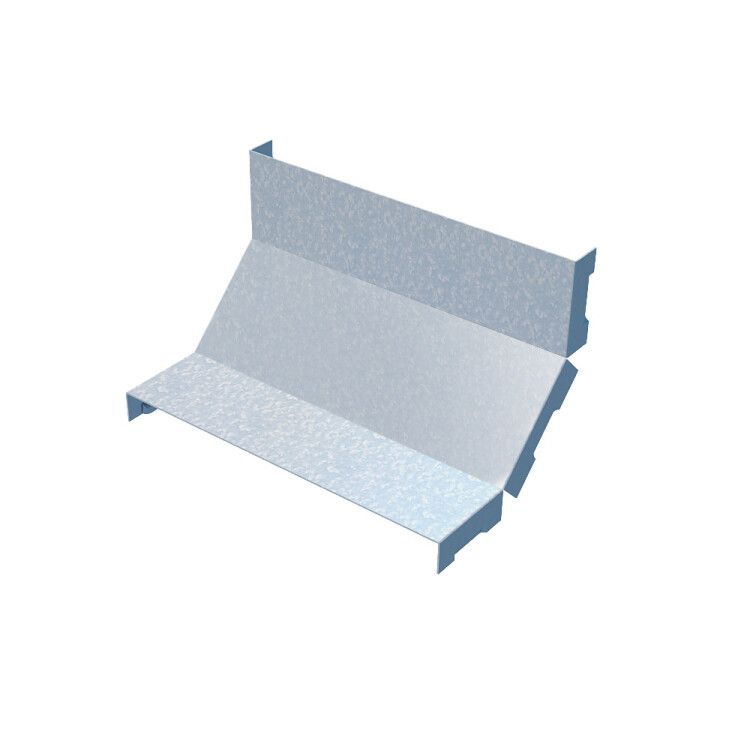

Крышка внутреннего вертикального угла КМ-профиль 90° 100мм Система КМ LO0705

Крышка внутреннего вертикального угла 90 градусов 100 мм сталь оцинкованная КМ-профиль предназначена для завершения и защиты кабельных трасс в местах изменения направления под прямым углом. Применяется в системах кабельных лотков КМ-профиль, обеспечивает надежную герметичность и механическую защиту проводов и кабелей.

Назначение и область применения

Крышка внутреннего вертикального угла 90 градусов 100 мм сталь оцинкованная КМ-профиль используется для закрывания внутренних углов кабельных лотков, где трасса меняет направление с горизонтального на вертикальное. Предназначена для установки в помещениях и на открытых площадках промышленных, жилых и коммерческих зданий. Обеспечивает защиту кабелей от пыли, влаги, ударов и случайного доступа.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 90°
• Ширина профиля: 100 мм
• Материал: сталь оцинкованная толщиной 0,55 мм
• Покрытие: цинк + порошковая окраска (серый цвет, согласовано с палитрой RAL)
• Огнестойкость: да
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - температурный диапазон от −40C до +40C, включая повышенную влажность и запыленность
• Тип крепления: защелка (без болтов и саморезов)

Совместимость и монтаж

Крышка внутреннего вертикального угла 90 градусов 100 мм сталь оцинкованная КМ-профиль совместима исключительно с кабельными лотками серий, имеющими ширину 100 мм. Монтаж выполняется путём плотного соединения с боковой стенкой лотка - защелка автоматически фиксирует крышку при правильном совмещении. Для сборки требуется минимальный инструмент: достаточно рук. Нет необходимости сверлить или использовать крепеж. Все элементы одной серии легко стыкуются между собой без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и устойчивости к окружающей среде. Огнестойкость подтверждает возможность применения в зонах с высокими требованиями к пожаробезопасности. Цинкование и порошковое покрытие обеспечивают долговременную corrosion resistance даже в условиях повышенной влажности.

Преимущества

• Отсутствие крепежа - быстрый и чистый монтаж
• Высокая прочность благодаря оцинкованной стали толщиной 0,55 мм
• Закрытая форма предотвращает попадание пыли и влаги внутрь трассы
• Антивандальная конструкция - невозможно снять крышку без усилия
• Серый цвет не выгорает и маскирует следы эксплуатации

Ограничения применения

• Не для наружной установки под прямыми солнечными лучами длительное время - возможна потеря яркости покрытия
• Не рекомендуется применять в агрессивных химических средах (например, в кислотных производствах)
• Подходит только для лотков ширины 100 мм; несовместима с другими размерами
• Не предназначен для нагрузок выше массы собственного веса - не служит опорой для оборудования

Примеры использования

• Формирование перехода кабеля с этажа на этаж в офисных зданиях через шахты
• Обход колонн и трубопроводов в промышленных цехах
• Завершение вертикального участка трассы в распределительных щитовых
• Прокладка силовых и сигнальных кабелей в больницах, школах, торговых центрах

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - должна быть точно 100 мм, иначе защелка не сработает
• При использовании в сырых помещениях (подвалы, парковки) регулярно осматривайте места стыков на предмет коррозии - хотя материал оцинкованный, деформация кромок может нарушить целостность покрытия
• Не используйте инструменты для принудительного открывания крышки - это может повредить замок и сделать её непригодной для повторного использования
• При комплектации всей трассы заказывайте все элементы одновременно - партии могут отличаться по оттенку серого цвета
