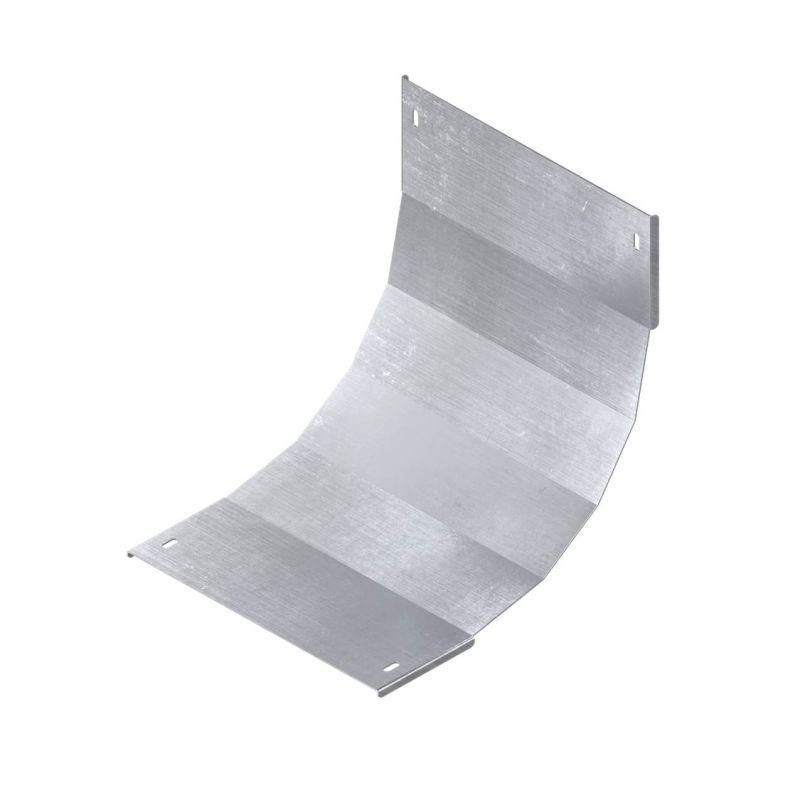

Крышка на угол вертикальный внутренний R300 90° 100х400 DKC (ДКС) LKH1340KHDZ

Крышка на угол вертикальный внутренний 90 градусов DKC (арт. lkh1340khdz) предназначена для защиты кабельных трасс в местах поворотов лотков, обеспечивая безопасную и герметичную изоляцию проводов в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов DKC используется для закрывания внутреннего угла вертикального перехода между двумя участками кабельного лотка. Она защищает кабели от механических повреждений, пыли, влаги и случайного доступа. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорта, автоматизации и других зонах с жесткими требованиями к безопасности трасс.

Технические характеристики

• Форма: внутренний вертикальный угол 90°
• Размеры лотка: высота борта 100 мм, ширина основания 400 мм
• Радиус изгиба: R=300 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - устойчиво к коррозии даже при повреждении поверхности
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими аналогичные габариты (100×400 мм). Установка выполняется путём фиксации защелок на кромках лотка - достаточно плотно прижать крышку до щелчка. Комплект включает соединительные пластины и крепежные элементы, обеспечивающие герметичное и прочное соединение с соседними элементами трассы. Для точного монтажа проверьте соответствие радиуса R300 и высоты борта 100 мм на вашем лотке.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию, что позволяет использовать его в системах, где требуется сохранение целостности кабельных трасс при возгорании. Горячее цинкование соответствует ГОСТ 14771 и обеспечивает долговечность в агрессивных средах. Соответствует нормам электромонтажа для промышленных объектов.

Преимущества

• Закрытая форма предотвращает выпадение кабелей и попадание посторонних предметов
• Защелочное крепление снижает время монтажа на 30–50% по сравнению с болтовыми решениями
• Горячее цинкование гарантирует срок службы более 25 лет в условиях влажности и перепадов температур
• Комплексная комплектация исключает необходимость докупать крепеж
• Огнестойкость подтверждает возможность применения в критически важных системах

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от прямых осадков
• Не рекомендуется применять в средах с постоянным контактом с химическими растворителями или кислотами - цинк может подвергнуться химической коррозии
• Подходит только для лотков с точно совпадающими размерами: 100×400 мм и R300
• Не заменяет крышки для наружных углов - использование в противоположном направлении невозможно

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Защита силовых кабелей в промышленных цехах с частыми мойками оборудования
• Монтаж в подземных тоннелях, где есть риск механического воздействия и повышенной влажности
• Обустройство трасс в медицинских учреждениях и лабораториях, требующих соблюдения норм пожаробезопасности

Практические советы

• Перед монтажом убедитесь, что края лотка не имеют деформаций - искривлённые кромки могут помешать защелке
• При сборке длинных трасс используйте все комплектные соединительные пластины - они усиливают жёсткость всей системы
• Если вы работаете с несколькими типами лотков, сверьте параметры R300 и 100×400 мм перед заказом - другие модели не подходят
• Для обслуживания кабелей можно легко снять крышку - просто потяните её вверх до отстыковки защелок
• Храните изделие в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белый налёт (циновый налет), который не влияет на функциональность
