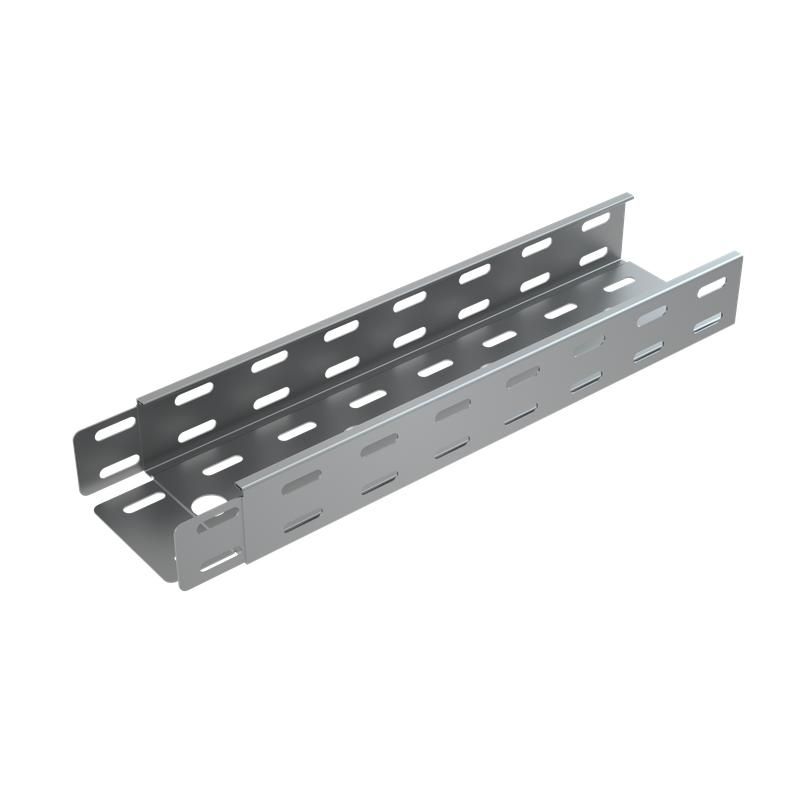

Лоток перфорированный 2000х300х50х0,8мм "БЫСТРЫЙ МОНТАЖ" | LP50*300*0.8*2000 КМ-Профиль LO4891

Лоток перфорированный листовой 50х300х0.8 L2000 мм от КМ-Профиля - это легкая, прочная и вентилируемая конструкция для прокладки кабельных трасс в помещениях. Изделие с перфорацией на боках и дне, оцинкованное по методу Сендзимира, обеспечивает надежную фиксацию и быстрый монтаж. Артикулы lo4891 и lp50-300-0.8-2000 соответствуют требованиям ГОСТ 15150-69.

Назначение и область применения

Лоток перфорированный листовой 50х300х0.8 L2000 мм предназначен для укладки силовых и слаботочных кабелей в закрытых помещениях. Подходит для прокладки трасс в офисах, производственных цехах, серверных, телекоммуникационных шкафах и других объектах с контролируемым микроклиматом. Использование в условиях повышенной влажности, на улице или в агрессивных средах не допускается.

Технические характеристики

• Размеры: высота 50 мм, ширина 300 мм, длина 2000 мм
• Толщина металла: 0,8 мм
• Материал: оцинкованная сталь (покрытие по методу Сендзимира)
• Полезное сечение: 14 401 мм2
• Перфорация: есть на боковых стенках и дне - для снижения массы и вентиляции
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - для работы в помещениях с нормальным и умеренно холодным климатом
• Огнестойкость: да - материал не распространяет горение
• Конструкция: с интегрированным соединительным разъемом - для быстрой стыковки

Совместимость и монтаж

Лоток перфорированный листовой 50х300х0.8 L2000 мм оснащен готовыми креплениями на концах - позволяет соединять секции без сварки или дополнительных фитингов. Монтаж выполняется путем вставки одного лотка в другой до щелчка. Перфорация в дне позволяет крепить лоток к стене или потолку через отверстия с помощью дюбелей или хомутов. Диаметр отверстий подходит для стандартных крепежных элементов M6–M8. Для герметичности и защиты от пыли рекомендуется применять крышку БАЗОВОЙ СЕРИИ.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классификации климатических условий. Огнестойкость подтверждена за счет использования негорючего оцинкованного металла. Покрытие по методу Сендзимира гарантирует равномерный слой цинка, что исключает образование пор и точечной коррозии. Соответствует требованиям безопасности для электромонтажных систем в зонах с ограниченным доступом.

Преимущества

• Низкий вес благодаря перфорации - удобнее транспортировать и монтировать
• Высокая вентиляция - снижает нагрев кабелей, продлевает срок службы изоляции
• Интегрированный замок - экономит время на сборке, не требует болтов и гаек
• Защита от коррозии - оцинковка Сендзимира устойчивее к механическим повреждениям, чем обычное цинкование
• Готовые отверстия в дне - ускоряют установку на кронштейны и крепежные планки

Ограничения применения

• Не предназначены для открытых площадок, уличной прокладки или воздействия атмосферных осадков
• Не рекомендуется для использования в агрессивных средах: химические производства, влажные цеха с кислотными парями, пищевые участки с частой мойкой
• Толщина 0,8 мм - не подходит для нагрузок выше 15 кг/м при равномерном распределении; для тяжелых кабельных bundles требуется усиление или использование более толстых лотков
• Не совместим с лотками других серий - только с изделиями БАЗОВОЙ СЕРИИ от КМ-Профиля

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях на заводах
• Сборка кабельных трасс в серверных комнатах и телеком-шкафах
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Обустройство кабельных каналов в учебных корпусах, больницах, административных зданиях

Практические советы

• При проектировании трассы учтите, что максимальная длина одной секции - 2 метра. Для длинных маршрутов используйте несколько лотков, соединяемых по принципу “вставка-замок”
• Для крепления к бетонному основанию используйте анкерные болты через перфорационные отверстия - шаг крепления 800–1000 мм
• Если планируете прокладывать много кабелей, проверьте заполнение сечения: не более 40% объема - чтобы сохранить теплоотвод
• Закрывайте лоток крышкой, особенно там, где возможен контакт с пылью, мелким мусором или случайные прикосновения
• Артикулы lo4891 и lp50-300-0.8-2000 - один и тот же продукт. Оба номера используются в каталогах - ориентируйтесь на наличие на складе
