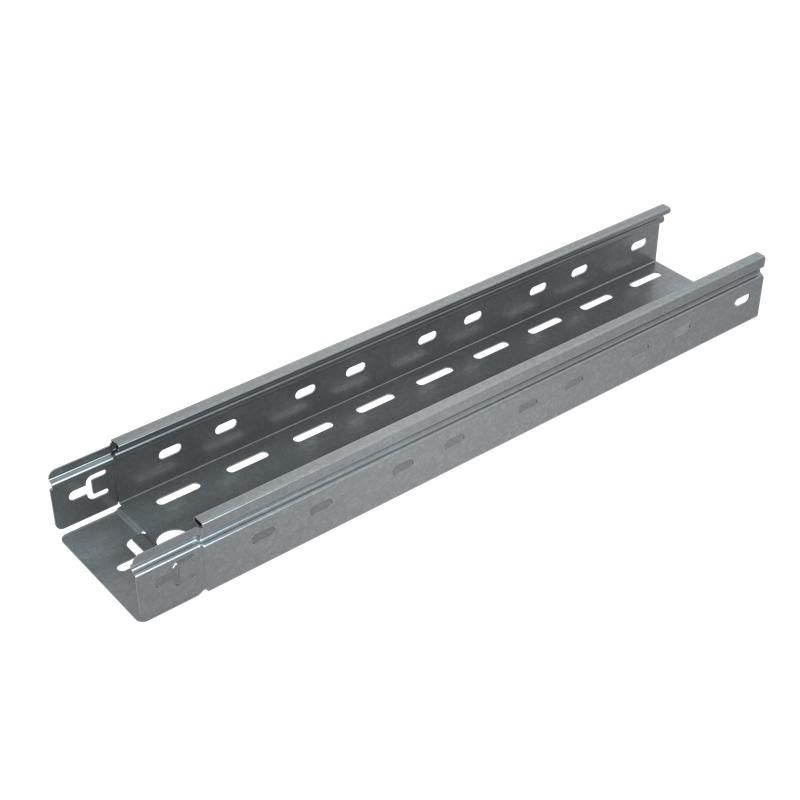

Лоток листовой перфорированный 400х50 L2000 0.8мм "Быстрый монтаж ПЛЮС" LPplus50-400-0.8-2000 КМ PL2482 КМ-Профиль

Лоток перфорированный листовой 50х400х0.8 L2000 мм серия ПЛЮС от КМ-Профиля - это готовое решение для сборки надёжных кабельных трасс в помещениях. Благодаря интегрированному соединительному разъёму и перфорации, изделие ускоряет монтаж и обеспечивает безопасную фиксацию проводов. Артикул lpplus50-400-0.8-2000 соответствует требованиям ГОСТ 15150-69 и рассчитан на работу в сухих и слабоагрессивных условиях.

Назначение и область применения

Лоток перфорированный листовой 50х400х0.8 L2000 мм серия ПЛЮС предназначен для прокладки силовых и слаботочных кабелей в закрытых помещениях. Подходит для использования в офисах, производственных цехах, серверных, телекоммуникационных пунктах и других объектах с контролируемым микроклиматом. Применяется там, где требуется быстрая сборка, доступ к кабелям и минимальный риск повреждения изоляции.

Технические характеристики

• Тип: Перфорированный листовой лоток
• Размеры: Высота борта - 50 мм, ширина - 400 мм, длина - 2000 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Полезное сечение: 19 321 мм2 - позволяет размещать значительный объём кабелей
• Покрытие: Цинкование по методу Сендзимира - равномерное, плотное, с повышенной коррозионной стойкостью
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает эксплуатацию в помещениях с температурой от −40C до +40C и относительной влажностью до 95%
• Перфорация: Есть на боковых стенках и в основании - для крепления хомутов, зажимов и кабельных каналов
• Огнестойкость: Да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени
• Цвет: Серый

Совместимость и монтаж

Лоток перфорированный листовой 50х400х0.8 L2000 мм серия ПЛЮС оснащён интегрированным соединительным разъёмом - концы секций уже подготовлены для стыковки без дополнительных деталей. Это снижает время установки и исключает необходимость сварки или болтовых соединений. Лотки можно соединять в ряд, образуя прямые участки трассы. Для переходов на другие направления используются углы, тройники и ответвители той же серии.

Фиксация к поверхности осуществляется через перфорацию в дне лотка - подходят саморезы, анкеры или кронштейны с шагом до 1500 мм. Борта завальцованны на 180° - это защищает кабели от порезов при протяжке. Рекомендуется использовать крышки для защиты от пыли и случайного контакта.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Материал не выделяет токсичных веществ при нагреве. Оцинкованное покрытие по методу Сендзимира обеспечивает долгую защиту от коррозии даже при малых повреждениях поверхности. Наличие перфорации в основании позволяет выполнять заземление через крепёж - важно соблюдать правила устройства электроустановок (ПУЭ) при организации контура заземления.

Преимущества

• Готовые соединительные элементы - экономят время на сборке
• Завальцованные края бортов - исключают повреждение кабельной изоляции
• Высокая прочность при малой массе - удобно транспортировать и монтировать
• Перфорация в двух зонах - даёт гибкость в расположении креплений
• Оцинковка по методу Сендзимира - более долговечна, чем обычное холодное цинкование
• Подходит для систем с частым обслуживанием - кабели легко доступны

Ограничения применения

Лоток перфорированный листовой 50х400х0.8 L2000 мм серия ПЛЮС не предназначен для использования вне помещений, в сырых или агрессивных средах (например, в химических цехах, на открытых площадках, в канализационных коллекторах). Также не рекомендуется применять при постоянном контакте с водой, маслом, щелочами или кислотами - даже оцинкованная сталь со временем подвергается коррозии в таких условиях. Открытая перфорация требует обязательного использования крышек в местах с высокой запылённостью.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Монтаж сетей связи и Ethernet в офисных комплексах
• Обустройство кабельных трасс в серверных и распределительных щитовых
• Прокладка светового и сигнализационного кабеля в торговых центрах
• Сборка временных кабельных маршрутов на стройплощадках с последующей заменой на жёсткие каналы

Практические советы

• При проектировании трассы учтите посадочные размеры - ширина 400 мм требует свободного места минимум 450–500 мм между препятствиями
• Не забудьте предусмотреть компенсаторы при длинных прямых участках (>15 м) - металл расширяется при нагреве
• Для крепления используйте метизы с пластиковыми или резиновыми прокладками - они снизят вибрацию и предотвратят контакт металла с кабелем
• При необходимости удлинения - стыкуйте лотки точно по торцу; зазор не должен превышать 2 мм
• Артикул lpplus50-400-0.8-2000 совместим с другими элементами серии ПЛЮС - все комплектующие имеют одинаковые параметры крепления и формы
• Храните лотки в сухом месте - даже оцинкованная сталь может окислиться при длительном контакте с влагой
