Лоток листовой перфорированный 400х50 L2000 1мм "Быстрый монтаж" LP50-400-1.0-2000 КМ LO7861 КМ-Профиль

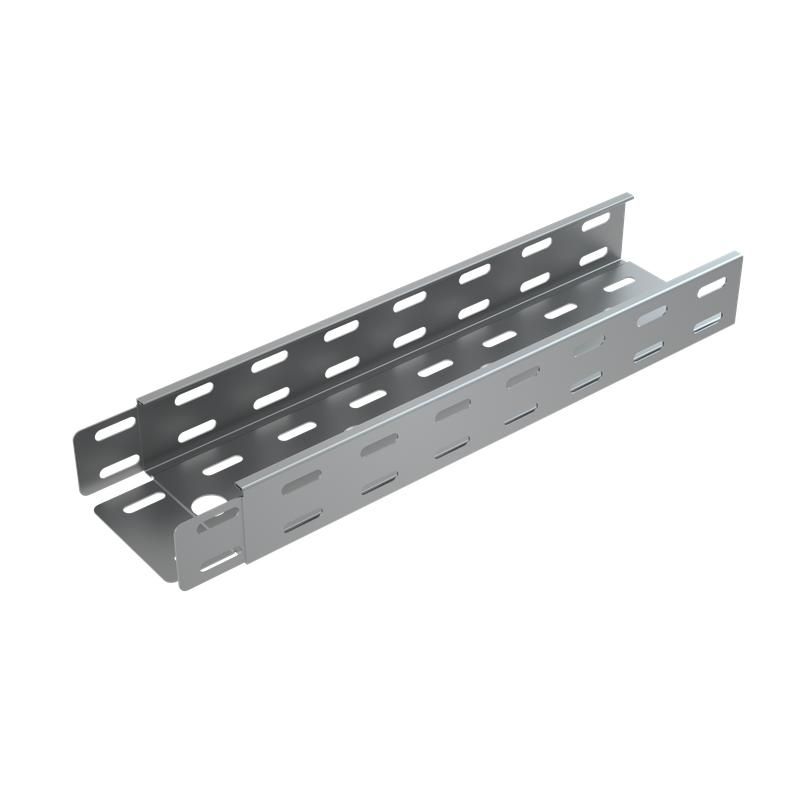

Лоток перфорированный листовой 50х400х1.0 L2000 мм КМ-Профиль - это готовая металлическая конструкция для прокладки кабельных трасс в помещениях. Изделие выполнено из оцинкованной стали, имеет перфорацию для снижения веса и улучшения вентиляции, а также оснащено подготовленными концами для быстрой сборки. Артикул lo7861 соответствует базовой серии КМ-Профиль.

Назначение и область применения

Лоток перфорированный листовой 50х400х1.0 L2000 мм КМ-Профиль предназначен для прокладки силовых, информационных и управляющих кабелей внутри зданий. Подходит для установки на стенах, потолках или в коробах. Используется там, где важны легкий вес, доступ к кабелям и естественная циркуляция воздуха - например, в офисах, серверных, производственных цехах с невысокой влажностью.

Технические характеристики

• Высота борта: 50 мм - обеспечивает фиксацию кабелей и препятствует их выпадению;
• Ширина секции: 400 мм - позволяет размещать до 15–20 кабелей среднего диаметра (зависит от типа и количества);
• Толщина материала: 1,0 мм - оптимальная жесткость для стандартных нагрузок;
• Длина: 2000 мм - стандартный модуль для удобного транспортирования и монтажа;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии в сухих условиях;
• Перфорация: круглые отверстия по всей поверхности дна и бортов - снижают массу и обеспечивают проветривание кабельной трассы.

Совместимость и монтаж

Лоток перфорированный листовой 50х400х1.0 L2000 мм КМ-Профиль совместим с другими элементами базовой серии КМ-Профиль. Концы детали уже подготовлены - они имеют выступы и пазы, которые позволяют соединять секции друг с другом без сварки или дополнительных креплений. Монтаж выполняется на кронштейнах или креплениях с шагом не более 1,5 метра. Для герметизации и защиты от пыли рекомендуется использовать крышку для листового лотка БАЗОВОЙ СЕРИИ - она продается отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - рассчитано на работу в климатических условиях УХЛ3 и Т3, то есть при температуре от −25C до +40C и относительной влажности до 80%. Не предназначено для открытых площадок, агрессивных сред (например, химических цехов) или постоянного контакта с водой.

Преимущества

• Низкий вес благодаря перфорации - проще транспортировать и устанавливать;
• Удобство обслуживания - кабели видны и доступны без демонтажа крышки;
• Быстрая сборка - стыковка секций происходит за счет формы концов, без болтов и сварки;
• Защита от коррозии - оцинковка по Сендзимиру гарантирует долгий срок службы в сухих помещениях;
• Готовая система - все компоненты серийно выпускаются, что упрощает расширение трассы.

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях - риск коррозии увеличивается;
• Не подходит для внешней установки - отсутствует защита от осадков и УФ-излучения;
• Не рассчитан на значительные механические нагрузки - нельзя использовать как несущую конструкцию или место для размещения оборудования;
• Толщина 1,0 мм не подходит для участков с частым перемещением людей или грузами - возможны деформации.

Примеры использования

• Прокладка кабелей питания и связи между этажами в офисном здании;
• Разводка сигналов управления на автоматизированном участке производства;
• Обустройство кабельных трасс в серверных комнатах для обеспечения охлаждения;
• Монтаж кабелей в учебных классах, больницах, административных корпусах.

Практические советы

• При планировании трассы учтите, что максимальная нагрузка на один лоток - около 15–20 кг/м. Превышение вызывает прогиб;
• Для длинных трасс используйте компенсаторы или оставляйте зазоры между секциями - металл расширяется при нагреве;
• Выбирайте крышку того же цвета и серии - она должна плотно закрывать лоток без щелей;
• Проверьте перед монтажом целостность оцинковки - царапины на кромках можно обработать антикоррозийным составом;
• Артикул lo7861 - это одна секция. Для системы длиной 10 м потребуется 5 таких лотков и 4 соединительных элемента (если используются только стыки “быстрый монтаж”).
