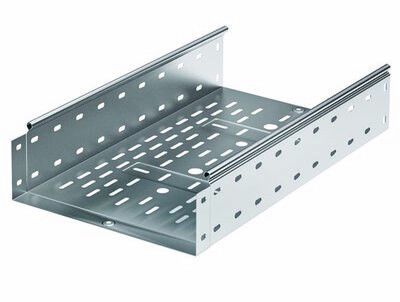

Лоток перфорированный 500х80 L3000 сталь 1мм цинк-ламель ДКС 35307ZL

Лоток перфорированный 500х80х3000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35307zl относится к серии S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 500х80х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в электрощитовых, на производствах, в кабельных каналах, на фасадах зданий и в других условиях, где требуется доступ к проводам и хорошая вентиляция. Применяется как самостоятельно, так и в комплекте с другими элементами системы S5 Combitech.

Технические характеристики

• Размеры: ширина 500 мм, высота 80 мм, длина 3000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 39 500 мм2
• Перфорация: боковые стенки perforated (отверстия для вывода кабелей), также есть монтажная перфорация для крепления
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных соединителей
• Степень защиты IP: IP10 (при установке крышки - до IP54)

Совместимость и монтаж

Лоток перфорированный 500х80х3000мм, цинк-ламельный совместим с системой S5 Combitech от DKC. Соединение между лотками осуществляется методом “мама-папа” - зацепление профилей без болтов, что ускоряет сборку и формирует единый электрический контур. Для крепления используются саморезы или кронштейны через монтажную перфорацию. Установка возможна на стены, потолки, опоры и крепежные конструкции. Не требует сварки. Рекомендуется использовать с крышками (отдельно) для повышения степени защиты.

Безопасность и стандарты

Лоток перфорированный 500х80х3000мм, цинк-ламельный изготовлен из негорючего материала и соответствует нормам пожарной безопасности для кабельных трасс. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск возникновения гальванических процессов при контакте с другими металлами. Сертифицирован для использования в соответствии с ГОСТ Р 50571 и СП 31-110-2003.

Преимущества

• Увеличенная несущая способность благодаря подформованному профилю - до +54% против обычных лотков
• Значительно сниженный вес за счет перфорации - удобнее транспортировать и монтировать
• Цинк-ламельное покрытие устойчиво к коррозии, сравнимо с горячим цинкованием
• Отверстия в боковых стенках позволяют легко вывести кабели без резки
• Метод “мама-папа” исключает необходимость в дополнительных крепежах при соединении лотков
• Поддерживает расширение системы - совместим с углами, переходами, тройниками серии S5 Combitech

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышкой степень защиты не выше IP54
• Не рекомендуется для использования в агрессивных средах с высоким содержанием кислот, щелочей или солей (например, поблизости от морского побережья без дополнительной защиты)
• Без крышки не обеспечивает защиту от внешних воздействий - при необходимости герметичности необходимо докупить крышки
• Толщина материала 1 мм делает лоток менее подходящим для очень тяжелых нагрузок (>100 кг/м) - для таких случаев лучше выбрать лотки с большей толщиной

Примеры использования

• Прокладка кабелей питания и управления на заводах и производственных линиях
• Кабельные трассы в серверных и телекоммуникационных шкафах
• Наружные маршруты кабелей на промышленных объектах, парковках, эстакадах
• Обустройство электроснабжения в административных зданиях с частым изменением конфигурации проводки

Практические советы

• При расчете нагрузки учтите, что максимальная допустимая масса кабелей зависит от шага опор - для длинных участков используйте крепления каждые 1–1,5 метра
• Посадочный диаметр отверстий в перфорации позволяет выводить кабели до 25 мм в диаметре - для более крупных кабелей используйте дополнительные отверстия или кабельные вводы
• Для продления срока службы в сырых местах всегда устанавливайте крышки - они закрывают верхнюю часть и препятствуют попаданию влаги и пыли
• Артикул 35307zl можно комбинировать с другими элементами серии S5 Combitech - проверьте совместимость перед заказом фитингов
• При резке лотка используйте ножницы по металлу - после резки кромки остаются безопасными, но желательно обработать их напильником
