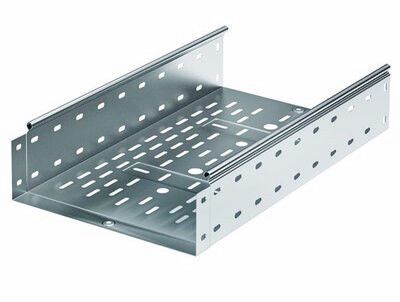

Лоток перфорированный 500х 80х2000мм, горячеоцинкованный | 35317HDZ DKC ДКС

Лоток перфорированный 500х80х2000мм, горячеоцинкованный от DKC (ДКС), артикул 35317hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его прочная конструкция, перфорация и защитное покрытие обеспечивают надежную работу в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Лоток перфорированный 500х80х2000мм, горячеоцинкованный используется для организации кабельных трасс в промышленных объектах, на предприятиях, в офисах, на открытых площадках и в зонах с агрессивной средой. Подходит для прокладки кабелей на станках, конвейерах, в распределительных щитах, на эстакадах и в тоннелях. Благодаря перфорации и возможности установки крышек, лоток обеспечивает доступ к кабелям и защищает их от внешних воздействий.

Технические характеристики

• Размеры: ширина 500 мм, высота 80 мм, длина 2000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - устойчиво к коррозии и химическим воздействиям
• Полезное сечение: 39 500 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: боковые стенки и монтажная поверхность имеют отверстия для фиксации и вывода кабелей
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без разъема - требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 500х80х2000мм, горячеоцинкованный совместим с системой S5 Combitech от DKC (ДКС). Соединение осуществляется по принципу «мама-папа» - элементы вставляются друг в друга без дополнительных крепежей, что снижает время сборки и формирует единый проводящий контур. Для крепления используются отверстия в основании - можно фиксировать на стенах, потолках или опорах с помощью болтов или хомутов. Установка крышек (в комплект не входят) повышает степень защиты до IP10.

Безопасность и стандарты

Лоток перфорированный 500х80х2000мм, горячеоцинкованный изготовлен из материалов, соответствующих нормам пожарной безопасности. Горячее цинкование обеспечивает долговечность в агрессивных средах. Применение в соответствии с ГОСТ Р 50571 и СП 31-110-2003 рекомендовано для промышленного электрооборудования. Наличие перфорации исключает скопление влаги внутри лотка, снижая риск короткого замыкания.

Преимущества

• Увеличенная несущая способность благодаря подформовке - до 54% выше, чем у обычных лотков
• Сниженный вес за счет перфорации - удобнее транспортировать и монтировать
• Высокая устойчивость к коррозии - срок службы до 25 лет в условиях влажности и химических воздействий
• Простота монтажа - система «мама-папа» исключает использование сварки и сложных креплений
• Доступ к кабелям - перфорация позволяет легко вывести или заменить провода без демонтажа всего участка
• Защита кабелей - гладкая внутренняя поверхность предотвращает повреждение изоляции при протяжке

Ограничения применения

• Не предназначен для прямого контакта с открытыми источниками пламени - не является огнеупорным корпусом
• Без крышки степень защиты IP10 - не подходит для мест с постоянным попаданием воды или пыли
• Толщина металла 1 мм - не рекомендуется для участков с экстремальными механическими нагрузками (например, проезд тяжелой техники)
• Не имеет встроенного разъема - требуется использовать дополнительные элементы системы для переходов и ответвлений

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Кабельные трассы в пищевых цехах с частой мойкой оборудования
• Электроснабжение наружных осветительных сетей и рекламных конструкций
• Распределение сигналов в серверных и телекоммуникационных шкафах
• Обустройство кабельных путей в подземных коммуникациях с возможностью последующего доступа

Практические советы

• При выборе длины учтите, что лоток 2000 мм - стандартная единица; для длинных трасс используйте несколько элементов с соединением «мама-папа»
• Для крепления к вертикальным поверхностям используйте кронштейны через монтажную перфорацию - шаг крепления не более 1,5 м
• При работе в агрессивной среде (химзаводы, морской климат) проверьте целостность цинкового покрытия перед монтажом - поврежденные участки необходимо обработать антикоррозийным составом
• Чтобы избежать перегрева кабелей, не заполняйте полезное сечение более чем на 60%
• Для герметизации трассы используйте крышки и заглушки от DKC (ДКС) - они совместимы с этим лотком
• Артикул 35317hdz - это базовый элемент системы S5 Combitech; все остальные детали (углы, тройники, крышки) должны быть того же производителя и серии для гарантии совместимости
