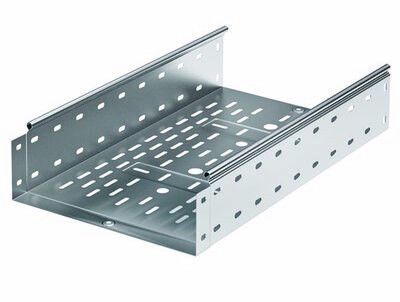

Лоток кабельный перфорированный S5 Combitech 400х100х3000 мм DKC (ДКС) 35345ZL

Лоток перфорированный 400х100х3000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий кабельный канал из оцинкованной стали, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на открытых площадках. Артикул 35345zl соответствует серии S5 Combitech и совместим с другими элементами системы.

Назначение и область применения

Лоток перфорированный 400х100х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на эстакадах, в распределительных пунктах, на фасадах зданий и других местах с повышенными требованиями к защите от коррозии. Благодаря перфорации и открытому дизайну обеспечивает доступ к кабелям для обслуживания и модификации трассы.

Технические характеристики

• Размеры: 400 мм (ширина) × 100 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 39 500 мм2
• Перфорация: боковые стенки perforated - для выхода кабелей; монтажная перфорация - для крепления к опорам
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений
• Степень защиты: IP10 (при установке крышек - до IP54)

Совместимость и монтаж

Лоток перфорированный 400х100х3000мм, цинк-ламельный совместим с системой S5 Combitech от DKC. Соединяется методом “мама-папа” - без болтов, за счет взаимного зацепления кромок. Это снижает время сборки и гарантирует непрерывный электрический контакт между секциями. Для крепления используются саморезы или анкеры через монтажную перфорацию. Установка возможна на стены, потолки, опоры и кронштейны. Крышки (продаваемые отдельно) обеспечивают защиту от внешних воздействий и повышают степень IP.

Безопасность и стандарты

Лоток перфорированный 400х100х3000мм, цинк-ламельный изготовлен из материалов, не поддерживающих горение. Обеспечивает электрохимическую защиту от коррозии, что важно для долговременной работы в условиях влажности и агрессивной среды. Применяется в соответствии с ГОСТ Р 50571 и нормами ПУЭ для кабельных трасс. Сертифицирован для использования в промышленных зонах с повышенными требованиями к надежности.

Преимущества

• Высокая несущая способность благодаря профилированию - до +54% по сравнению с плоскими лотками
• Цинк-ламельное покрытие равноценно горячему цинкованию по сроку службы и защите от ржавчины
• Перфорация снижает массу конструкции и позволяет легко выводить кабели
• Метод “мама-папа” исключает необходимость сварки или болтовых соединений
• Открытая конструкция упрощает осмотр, замену и добавление кабелей
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

• Без крышек - не подходит для мест с постоянным попаданием воды, пыли или агрессивных паров (защита IP10 недостаточна)
• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями
• Толщина 1 мм делает лоток чувствительным к механическим ударам при неправильном обращении
• Не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солевых растворов - даже цинк-ламель имеет ограниченную химическую стойкость
• Длина 3 метра требует учета прогиба при большой нагрузке - при заполнении более чем на 80% сечения необходимо усиливать крепления

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в серверных помещениях и распределительных щитах
• Наружные маршруты для связи, сигнализации и видеонаблюдения
• Подвесные трассы в торговых центрах и офисных комплексах
• Замена старых металлических лотков в модернизируемых объектах

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная длина одной секции. При необходимости удлинения используйте переходники и соединители серии S5 Combitech.
• Для вертикальных участков крепите лоток каждые 1–1,5 м - особенно при большом количестве кабелей.
• Посадочные отверстия в перфорации рассчитаны на крепеж M6–M8. Не используйте крупнее - риск деформации стенки.
• Если требуется герметизация - обязательно закрывайте лоток крышками (совместимы с артикулом 35345zl).
• При работе с большим числом кабелей - не заполняйте сечение выше 80%, чтобы сохранить теплоотдачу и удобство обслуживания.
• Артикул 35345zl - часть единой системы DKC. Все комплектующие (углы, тройники, крышки) лучше брать из того же производителя для гарантированной совместимости.
