Перегородка разделительная h=50мм L3000 | CLM50D-RP-050-30 IEK

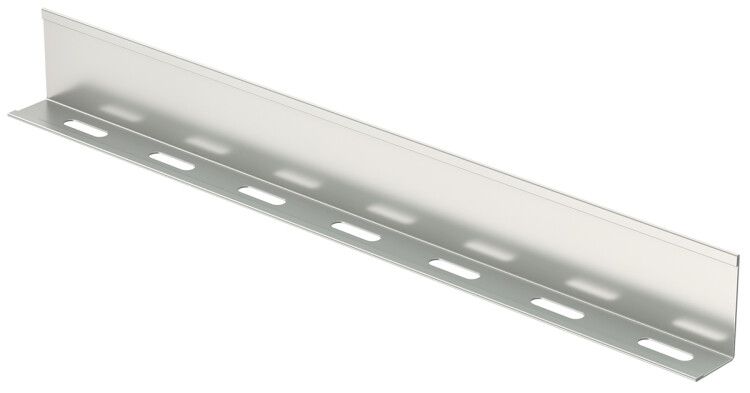

Перегородка разделительная высота 50 мм длина 3000 мм от IEK (ИЭК), артикул clm50d-rp-050-30, предназначена для внутреннего разделения металлических лотков на секции - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная высота 50 мм длина 3000 мм используется внутри металлических кабельных лотков для физического разделения проводов различного назначения: силовых, управляющих, телекоммуникационных или сетевых. Это необходимо для соблюдения требований ПУЭ и снижения уровня помех между типами кабелей. Применяется в промышленных объектах, офисных зданиях, на производствах, где требуется организованная трассировка кабелей в одном лотке.

Технические характеристики

• Высота: 45 мм (реальная, не 50 мм - указано в названии условно)
• Длина: 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина защитного слоя цинка: 10–20 мкм
• Форма профиля: L-образный
• Цвет: серый
• Тип крепления: винтовой
• Монтажная перфорация: есть - отверстия для крепления саморезами
• Срок службы: до 20 лет при правильной эксплуатации
• Совместимость: работает с металлическими лотками IEK и аналогичными системами

Совместимость и монтаж

Перегородка разделительная высота 50 мм длина 3000 мм совместима с большинством металлических лотков IEK, а также с другими системами, имеющими стандартную ширину борта. Монтируется внутрь лотка с помощью винтов через перфорацию - отверстия расположены равномерно по всей длине. Установка выполняется после укладки кабелей: перегородка вставляется вертикально, фиксируется саморезами 3,5×8 мм или аналогичными. Не требует сварки или специальных инструментов.

Преимущества

• Защита от коррозии благодаря цинкованию по методу Сендзимира - покрытие прочнее, чем при обычном холодном цинковании
• Жесткая L-форма обеспечивает устойчивость к деформации даже при нагрузках
• Перфорация позволяет легко регулировать положение и фиксировать перегородку без дополнительных кронштейнов
• Серый цвет соответствует стандартному оформлению лотков IEK, не выделяется в системе
• Готовая к установке деталь - не требует резки или доработки на месте

Ограничения применения

• Не применяется в лотках с внутренней высотой менее 45 мм - не войдет
• Не рекомендуется использовать в условиях постоянного контакта с агрессивными химическими средами (например, кислоты, щелочи)
• Подходит только для жестких металлических лотков; несовместима с пластиковыми или гибкими кабель-каналами
• Длина 3000 мм - нельзя резать без потери целостности защиты цинком на срезе

Примеры использования

• Разделение силового кабеля 4x25 мм2 и UTP-кабеля Cat.6 в одном лотке на этаже офисного здания
• Изолирование кабелей управления от частотных преобразователей на производстве
• Обустройство распределительного шкафа с комбинированной трассировкой питания и сигнализации
• Монтаж в промышленных лотках на заводах, где важно минимизировать ЭМИ

Практические советы

• Проверьте внутреннюю высоту лотка перед покупкой - она должна быть больше 45 мм, иначе перегородка не встанет
• Используйте саморезы с плоской головкой и пружинной шайбой - они лучше держатся в перфорации
• Если лоток длиннее 3 метров, соедините несколько перегородок, но не забудьте оставить зазор для теплового расширения
• При работе в сырых помещениях проверяйте состояние цинкового покрытия - поврежденные участки можно обработать антикоррозийным составом
• Артикул clm50d-rp-050-30 - единственный в линейке IEK с такой длиной и формой; другие модели имеют меньшую длину или другую высоту
