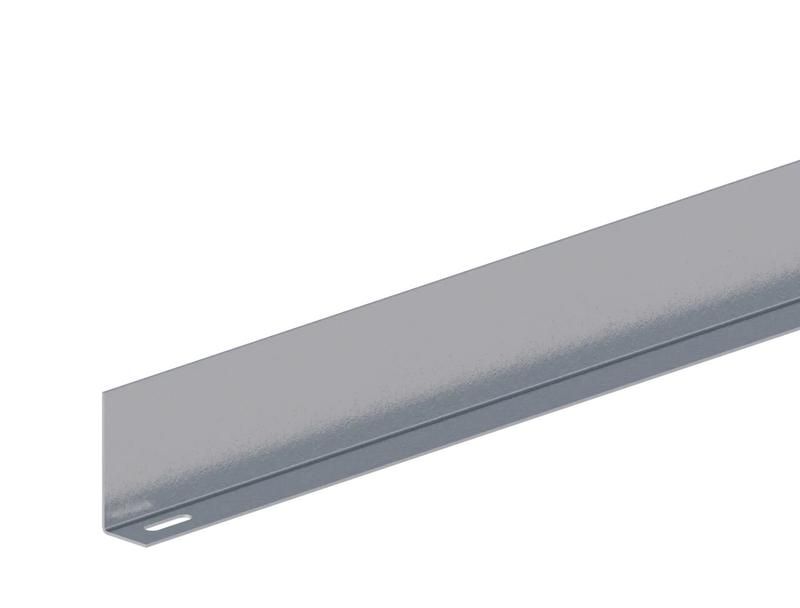

Разделитель для лотка H=50мм сталь 1.2мм ЛМс-Р ц УТ1.5 СОЭМИ Н0121531330

Разделитель для лотка H=50мм сталь 1.2мм ЛМс-Р ц УТ1.5 СОЭМИ - это металлическая перегородка, предназначенная для физического разделения силовых и слаботочных кабелей внутри кабельных лотков. Применяется в системах распределения электроэнергии и передачи данных на объектах промышленной автоматизации, где важна защита от электромагнитных помех. Артикул н0121531330 соответствует сертифицированному продукту бренда СОЭМИ Ст.Оскол.

Назначение и область применения

Разделитель для лотка H=50мм сталь 1.2мм ЛМс-Р ц УТ1.5 СОЭМИ используется для разделения кабелей разного назначения в одном лотке: например, силовые провода от сетей связи, управления, сигнализации или видеонаблюдения. Это снижает риск взаимных электромагнитных помех, которые могут нарушать работу чувствительной аппаратуры. Подходит для установки как в глухих, так и в перфорированных лотках. Области применения - промышленные цеха, АЗС, энергообъекты, транспортные узлы, системы автоматизации.

Технические характеристики

• Высота перегородки: 50 мм
• Толщина материала: 1,2 мм
• Длина: 2000 мм
• Материал: сталь с горячим цинкованием
• Климатическое исполнение: УТ1,5 - предназначена для работы в условиях повышенной влажности, температур от −50 C до +50 C, с возможностью воздействия агрессивных сред
• Стандарт производства: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Разделитель для лотка H=50мм сталь 1.2мм ЛМс-Р ц УТ1.5 СОЭМИ совместим со всеми типами лотков, имеющими внутреннюю ширину не менее 100 мм. Монтаж осуществляется путём вставки перегородки между кабелями и фиксации по краям лотка - она сама удерживается за счёт жесткости и плотного контакта с бортами. Для надёжной установки рекомендуется проверять соответствие внутренней ширины лотка и высоты разделителя. Нет необходимости в дополнительных креплениях, если лоток имеет достаточную жёсткость стенок.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговечную антикоррозийную защиту, что повышает безопасность эксплуатации в агрессивных средах. Отсутствуют острые кромки, исключается риск повреждения изоляции кабелей при монтаже. Климатическое исполнение УТ1,5 гарантирует работоспособность в условиях, допустимых для промышленного оборудования в России и странах СНГ.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Защита от коррозии за счёт горячего цинкования - срок службы увеличивается в 2–3 раза по сравнению с окрашенными аналогами
• Не требует специальных инструментов для установки
• Подходит для любых типов лотков - глухих и перфорированных
• Стандартизированная длина 2000 мм позволяет использовать одинаковые элементы в длинных трассах без резки

Ограничения применения

• Не предназначен для использования в качестве несущей конструкции - не выдерживает нагрузки от веса кабелей сверх нормы
• Не следует применять в условиях постоянного погружения в жидкость - хотя цинк защищает от влаги, длительный контакт с водой может вызвать коррозию
• Не подходит для лотков с внутренней шириной меньше 100 мм - перегородка не сможет удержаться самостоятельно
• Не рассчитана на использование вне помещений без дополнительной защиты от прямого UV-излучения - цинк со временем теряет блеск, но сохраняет защитные функции

Примеры использования

• Разделение силового кабеля 3x95 мм2 и Ethernet-кабеля Cat.6 в одном лотке на участке конвейера
• Формирование отдельных каналов для кабелей питания и датчиков в системе автоматизации станка
• Обустройство кабельной трассы в подвале производственного здания с высокой влажностью
• Прокладка кабелей в лотке рядом с частотным преобразователем - для минимизации радиопомех

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка больше 100 мм - иначе разделитель будет болтаться
• При использовании в длинных трассах устанавливайте разделители через каждые 1–2 метра, особенно если кабели имеют большой вес
• Не используйте ножницы или болгарку для резки - это нарушает целостность цинкового покрытия; если требуется короткий фрагмент - лучше заказать нужную длину
• При работе в помещениях с химически активной средой (например, химпроизводства) дополнительно контролируйте состояние цинкового слоя раз в год
• Артикул н0121531330 - единственный точный идентификатор этого изделия в каталоге СОЭМИ Ст.Оскол. При закупке указывайте именно его, чтобы избежать замены на аналоги с другими параметрами
