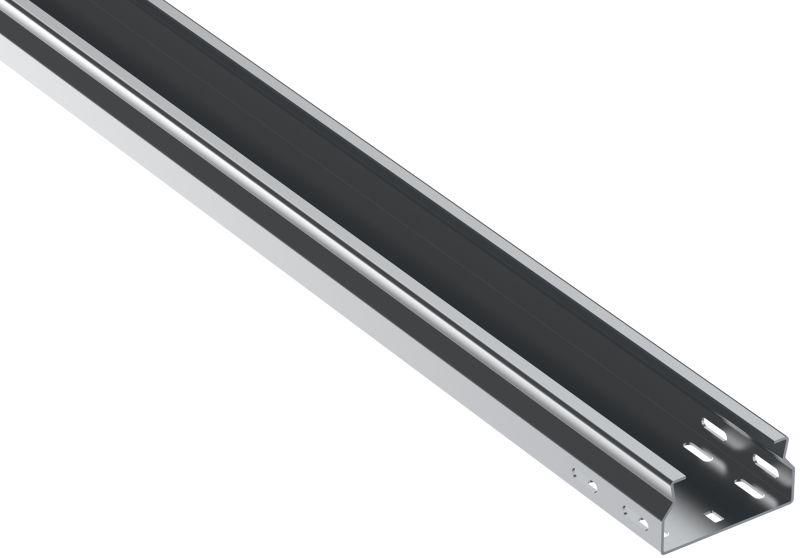

Лоток листовой неперфорир. 50х100 L3000 сталь 1.5мм ESCA 7 IEK CLN10-050-100-150-3

Лоток листовой неперфорированный 50х100х3000-1,5 сталь 1,5 мм от бренда IEK (артикул cln10-050-100-150-3) предназначен для прокладки кабелей в промышленных и энергетических объектах. Выполнен из оцинкованной стали толщиной 1,5 мм, обеспечивает долговечную защиту проводов и совместим с крышками и соединительными элементами серии ESCA.

Назначение и область применения

Лоток листовой неперфорированный 50х100х3000-1,5 сталь 1,5 мм используется для прокладки силовых и слаботочных кабельных трасс в условиях повышенной нагрузки и агрессивной среды. Подходит для установки на предприятиях нефтегазовой, химической, металлургической отраслей, в цехах, на элеваторах, в подземных коммуникациях. Применяется там, где требуется жесткая, надежная и огнестойкая система кабельной укладки без необходимости доступа к кабелям через perforацию.

Технические характеристики

• Размеры: 50×100×3000 мм (ширина × глубина × длина)
• Толщина стенки: 1,5 мм
• Материал: сталь с оцинкованным покрытием
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с требованиями к системам кабельных лотков
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: без встроенных соединительных элементов - требует внешних фиксирующих деталей
• Тип: неперфорированный - без отверстий для крепления кабелей

Совместимость и монтаж

Лоток листовой неперфорированный 50х100х3000-1,5 сталь 1,5 мм не имеет встроенного механизма соединения. Для сборки системы необходимо использовать комплектующие серии ESCA:

• Пластина соединительная усиленная CLM50D-PSU - для стыковки двух лотков по длине
• Крышки для лотков толщиной 1,5–2,0 мм - обязательны для герметизации и защиты от механических повреждений
• Подвесы, кронштейны и опоры - должны соответствовать весу заполненного лотка (до 4,8 кг/м при максимальном заполнении)

Монтаж осуществляется на крепежные элементы с шагом не более 1,5 м. Лоток можно резать болгаркой с последующей обработкой кромок против коррозии.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.15 и МЭК 61537 для кабельных лотков. Огнестойкость подтверждена испытаниями на воспламеняемость. Оцинкованное покрытие защищает от коррозии в помещениях с повышенной влажностью и агрессивной средой. Серия ESCA прошла сертификацию в системе ЕАС.

Преимущества

• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает значительные механические нагрузки
• Оцинковка предотвращает ржавчину даже при длительной эксплуатации в сырых зонах
• Огнестойкость снижает риск распространения пламени по кабельным трассам
• Совместимость с универсальной системой ESCA позволяет легко расширять и модифицировать кабельную сеть
• Долгий срок службы - до 20 лет без замены

Ограничения применения

• Не предназначен для прямого крепления кабелей - отсутствие перфорации исключает возможность фиксации проводов внутри лотка
• Требует обязательного использования крышек; применение без них нарушает нормы безопасности и снижает степень защиты IP
• Не рекомендован для наружной установки без дополнительной защиты от УФ-излучения и осадков
• Не подходит для мест с постоянным контактом с кислотами, щелочами или соляными растворами - оцинковка не гарантирует химическую стойкость

Примеры использования

• Прокладка силовых кабелей между трансформаторами и распределительными щитами в цехе
• Установка в подвале производственного здания для группировки слаботочных линий (связь, сигнализация)
• Кабельный маршрут в нефтебазе - устойчив к влаге, маслам и температурным колебаниям
• Обустройство трассы в гараже или ремонтной зоне с частым движением техники

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 50 мм и глубина 100 мм должны соответствовать числу и диаметру кабелей (максимально допустимая заполненность - 40% объема)
• При использовании нескольких лотков в одной трассе используйте только комплектующие серии ESCA - другие производители могут иметь несовместимые крепления
• При резке лотка обязательно обработайте срез антикоррозийным составом - особенно важно в агрессивных средах
• Для вертикальных участков увеличьте плотность крепления до 1 м - предотвратите прогиб при заполнении
• Запомните: этот лоток - часть системы ESCA. Его нельзя смешивать с аналогами других серий без проверки совместимости
