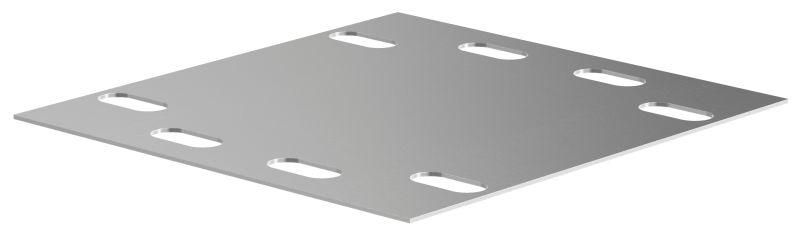

Накладка на основание лотка 100мм, сталь оцинкованная IEK (ИЭК) CLP1S-PSOL-100

Накладка на основание кабельного лотка 100 мм от IEK (ИЭК), артикул clp1s-psol-100, предназначена для защиты и укрепления стыков дна кабельного лотка, особенно там, где есть неровности после реза. Эта деталь обеспечивает надёжную герметичность и механическую прочность при монтаже систем кабельной трассы.

Назначение и область применения

Накладка на основание кабельного лотка 100 мм используется для закрытия зазоров и неровностей, возникающих при резке лотков, а также для усиления соединений по дну канала. Применяется в системах кабельной трассы, где важна целостность и долговечность конструкции - например, на промышленных объектах, в цехах, распределительных пунктах, тоннелях и на элеваторах.

Технические характеристики

• Ширина лотка: 100 мм - соответствует стандартным лоткам этого габарита;
• Материал: сталь - обеспечивает высокую жёсткость и устойчивость к деформациям;
• Защитное покрытие: оцинковка горячим способом - защищает от коррозии даже в агрессивных средах;
• Тип соединения: винтовой - позволяет легко фиксировать накладку болтами к основанию лотка;
• Исполнение: продольный соединитель - предназначена для установки вдоль лотка, в месте стыка двух секций;
• Тип шарнирного соединения: шарнирное - обеспечивает гибкость при монтаже на изгибах трассы;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены.

Совместимость и монтаж

Накладка clp1s-psol-100 совместима с кабельными лотками IEK шириной 100 мм, имеющими прямоугольное сечение. Монтаж выполняется с помощью винтов, которые затягиваются через предварительно просверленные отверстия в дне лотка. Шарнирная конструкция позволяет адаптировать накладку к небольшим углам поворота трассы без дополнительных элементов. Для плотного прилегания рекомендуется выравнивать поверхность лотка перед установкой.

Безопасность и стандарты

Накладка на основание кабельного лотка 100 мм от IEK соответствует требованиям к огнестойкости и коррозионной стойкости, применяемым в промышленных электроустановках. Горячее цинкование соответствует ГОСТ 14918, что гарантирует защиту металла в условиях повышенной влажности и химической активности окружающей среды.

Преимущества

• Усиливает конструкцию дна лотка в местах стыков, снижая риск прогиба под нагрузкой;
• Закрывает острые кромки после реза, исключая повреждение кабелей;
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинком или краской;
• Шарнирное исполнение позволяет использовать её на участках с небольшими радиусами изгиба;
• Огнестойкость делает её подходящей для помещений с повышенными требованиями к пожарной безопасности.

Ограничения применения

Накладка clp1s-psol-100 не предназначена для компенсации значительных перепадов высоты или больших щелей между лотками - для таких случаев требуются специальные переходники. Также не следует использовать её в качестве самостоятельного несущего элемента: она работает только как дополнение к основному лотку. Недопустимо применение в условиях постоянного погружения в воду - хотя оцинковка устойчива к влаге, полное погружение выходит за рамки проектных условий.

Примеры использования

• На заводах - для защиты кабелей вдоль технологических линий с частыми резами лотков;
• В распределительных устройствах - при сборке многоканальных трасс с множеством стыков;
• В тоннелях и подземных коммуникациях - благодаря огнестойкости и антикоррозийному покрытию;
• На объектах с вибрационными нагрузками - стальная конструкция и винтовое крепление обеспечивают устойчивость к сотрясениям.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя сторона лотка была ровной - неровности могут мешать плотному прилеганию накладки;
• Используйте болты того же класса прочности, что и крепёж самого лотка - обычно M5–M6;
• Не перетягивайте винты: переусилие может вызвать деформацию стали и потерю герметичности;
• При работе в сырых помещениях дополнительно смажьте места соединения противокоррозийной смазкой;
• Артикул clp1s-psol-100 - это именно накладка на основание; не путайте с боковыми крышками или верхними декоративными планками.
