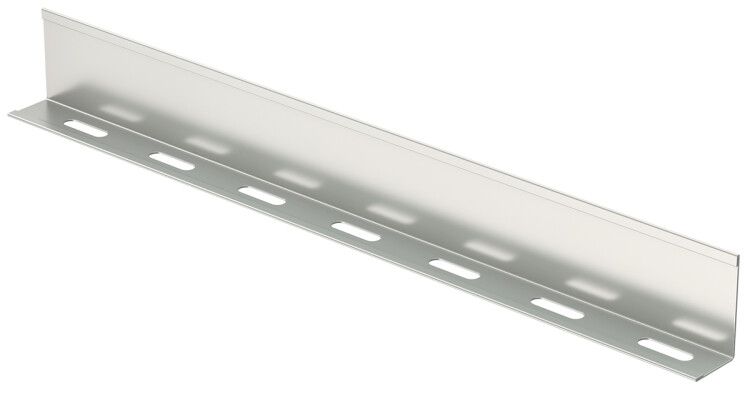

Перегородка разделительная h=50мм L=2000мм L-профиль IEK CLM50D-RP-050-20

Перегородка разделительная высота 50 миллиметров длина 2000 миллиметров от IEK (ИЭК), артикул clm50d-rp-050-20, предназначена для внутреннего разделения металлических кабельных лотков на отдельные каналы - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная высота 50 миллиметров длина 2000 миллиметров используется внутри металлических кабельных лотков для физического разделения кабелей различного назначения: силовых, управляющих, сетевых или телекоммуникационных. Это необходимо для соблюдения требований ПУЭ и снижения уровня помех между проводниками. Применяется в системах распределения электроэнергии и связи на объектах промышленного, коммерческого и жилого назначения - в том числе в щитовых, серверных, на производствах и в офисных зданиях.

Технические характеристики

• Высота: 45 мм (реальная, не заявленная 50 мм - важно при подборе по габаритам лотка)
• Длина: 2000 мм
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм
• Форма профиля: L-образный
• Цвет: серый
• Монтажная перфорация: есть - отверстия для крепления винтами
• Тип крепления: винтовой
• Срок службы: до 20 лет при условии эксплуатации в закрытых помещениях
• Совместимость с лотками: да - подходит к большинству стандартных металлических лотков IEK и аналогичных производителей

Совместимость и монтаж

Перегородка разделительная высота 50 миллиметров длина 2000 миллиметров совместима с лотками, имеющими ширину борта не менее 45 мм и шаг крепления, соответствующий перфорации. Устанавливается внутрь лотка перпендикулярно направлению трассы. Крепится саморезами через перфорированные отверстия - не требует сварки или специальных инструментов. Для точного подбора проверьте внутреннюю ширину лотка: перегородка должна свободно входить, но не болтаться. Подходит для лотков глубиной от 50 мм и выше.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает коррозионную стойкость в условиях повышенной влажности. Соответствует требованиям ГОСТ Р 50571 и ПУЭ по разделению различных типов кабелей. Метод цинкования Сендзимира гарантирует равномерное покрытие и долговечность даже при механическом воздействии во время монтажа.

Преимущества

• Устойчивость к коррозии благодаря качественному цинкованию - срок службы до 20 лет
• Готовая перфорация позволяет быстро зафиксировать перегородку без дополнительной обработки
• L-профиль обеспечивает жесткую установку и не деформируется под нагрузкой
• Серый цвет не выделяется в составе лотка, сохраняет эстетику сборки
• Поддерживается рекомендованный ассортимент IEK - легко сочетается с другими элементами системы

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и прямого UV-воздействия
• Не применяется в лотках с высотой борта меньше 45 мм - не будет плотно фиксироваться
• Не подходит для разделения кабелей с рабочим напряжением выше 1000 В без дополнительной изоляции
• Не заменяет экранирующие экраны - для чувствительных сигналов требуется отдельная экранировка

Примеры использования

• Разделение силового и слаботочного кабеля в лотке серверной комнаты
• Изолирование кабелей управления от питания на автоматизированном участке цеха
• Обустройство многоканального лотка в шахте лифта для одновременной прокладки ЭП, сигнализации и видеонаблюдения
• Монтаж в распределительных щитах с внешними лотками для организации порядка кабелей

Практические советы

• При заказе учтите реальную высоту перегородки - 45 мм, а не 50 мм, указанные в названии. Это влияет на выбор подходящего лотка.
• Для длинных трасс используйте несколько перегородок, соединяя их встык - они не имеют замков, поэтому не должны смещаться под нагрузкой.
• Проверьте совпадение шага отверстий в лотке и перегородке перед монтажом - особенно при использовании лотков других брендов.
• При необходимости можно резать перегородку по длине ножницами по металлу - край после резки остается безопасным благодаря оцинковке.
• Артикул clm50d-rp-050-20 - единственный в линейке IEK с такой длиной; для меньших участков рассмотрите другие модели с длиной 1000 мм.
