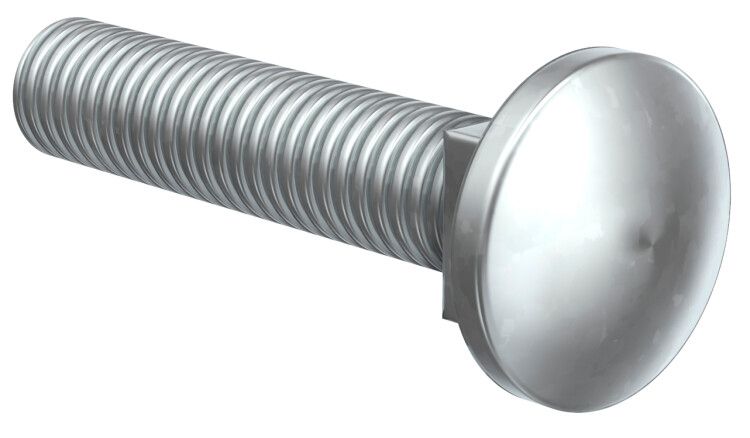

Винт с гладкой головкой и квадратным подголов. M6х30 | CMZ11-VT-06-030 IEK

Винт с гладкой головкой и квадратным подголовником M6×30 от IEK (ИЭК), артикул cmz11-vt-06-030, предназначен для надёжного крепления лестничных лотков к опорным конструкциям и аксессуарам в электромонтажных системах. Его конструкция обеспечивает устойчивость при нагрузках и совместимость со стандартными элементами кабеленесущих систем.

Назначение и область применения

Винт с гладкой головкой и квадратным подголовником M6×30 используется исключительно для механического крепления в местах, где требуется фиксация без вращения элемента во время затяжки. Применяется в монтаже лестничных лотков, кронштейнов, крепёжных планок и других компонентов кабеленесущих систем. Подходит для установки на бетон, металл и другие жёсткие основания через предварительно просверленные отверстия.

Технические характеристики

• Резьба: M6 - диаметр резьбы 6 мм, шаг стандарта ISO
• Длина: 30 мм - измеряется от нижней плоскости головки до конца резьбы
• Материал: сталь - высокая прочность на растяжение и срез
• Покрытие: гальваническое цинкование - защищает от коррозии в помещениях с нормальной влажностью
• Форма головки: гладкая, без шлицов - требует использования гаечного ключа или торцевой насадки
• Подголовник: квадратный - препятствует проворачиванию при затяжке

Совместимость и монтаж

Винт совместим с отверстиями диаметром 6–6,5 мм в металлических профилях и лотках. Квадратный подголовник плотно садится в прямоугольные пазы крепёжных деталей, что позволяет закручивать гайку с одной стороны без необходимости удерживать сам винт. Для монтажа используйте ключ на 10 мм. Учитывайте, что винт не предназначен для самонарезания - отверстие должно быть заранее просверлено и, при необходимости, нарезано.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17475 и международному стандарту ISO 4014 для болтов класса прочности 4.8. Цинковое покрытие соответствует DIN EN ISO 4042. Не рекомендуется использовать в условиях постоянной влаги, химически активных сред или открытых площадках без дополнительной защиты.

Преимущества

• Квадратный подголовник исключает проворачивание при затяжке - снижает риск повреждения резьбы и ускоряет монтаж
• Цинковое покрытие увеличивает срок службы в типичных внутренних условиях
• Высокая точность геометрии - гарантирует плотную посадку в стандартные крепёжные элементы
• Совместим с широким спектром аксессуаров IEK для лестничных лотков

Ограничения применения

• Не применяется для крепления в мягких материалах (дерево, пластик) - резьба M6 не выдержит самонарезания
• Не подходит для внешних установок без герметизации - цинковое покрытие не обеспечивает долговременную защиту от осадков и солевых растворов
• Не заменяет анкерные болты или метизы с резьбой по бетону - требует предварительного сверления и наличия резьбового отверстия или гайки

Примеры использования

• Крепление лестничного лотка к стеновой панели через кронштейн
• Фиксация переходника между двумя участками лотка
• Установка перегородки внутри лотка с помощью крепёжной планки
• Закрепление заземляющего провода к корпусу лотка через металлический контактный элемент

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна быть не менее 15 мм для полноценного захода резьбы
• Используйте пружинные шайбы при вибрационных нагрузках (например, рядом с оборудованием)
• Не переусердствуйте с моментом затяжки - максимальный крутящий момент для M6 составляет около 9 Нм
• Для массового монтажа комбинируйте этот винт с гайками M6 и шайбами из ассортимента IEK - это повысит скорость работы и надёжность соединения
