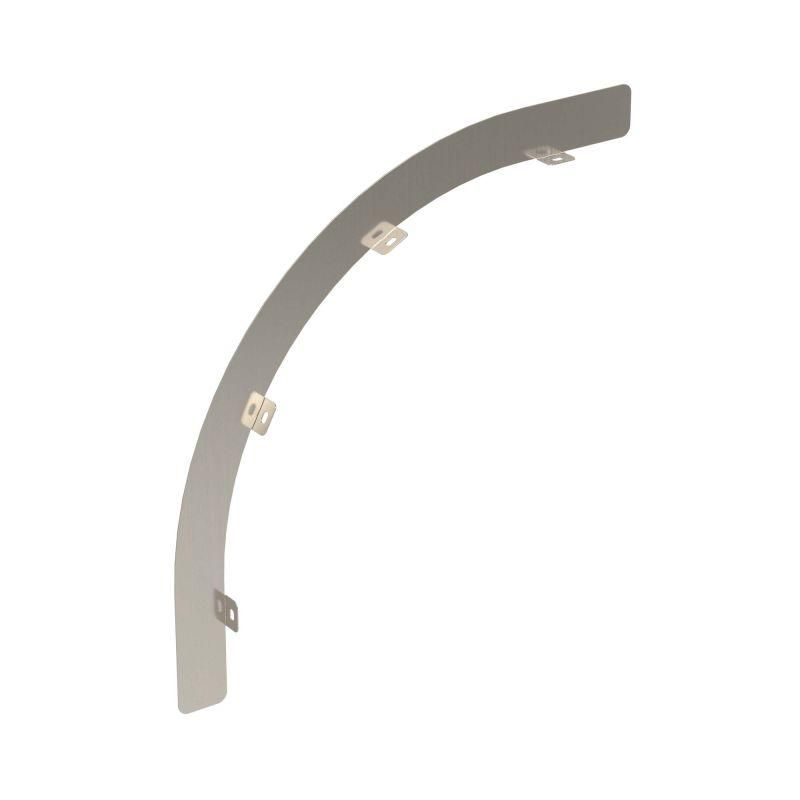

Перегородка SEP для вертикального внешнего угла 90° H50, R300, горячий цинк, в комплекте с крепежными элементами необходимыми монтажа - LSD90530KHDZ ДКС

Перегородка SEP для вертикального внешнего угла 90°, высота 50 мм, радиус 300 мм, горячий цинк, в комплекте с крепежными элементами - это металлический элемент из оцинкованной стали, предназначенный для физического разделения проводов и кабелей в угловых участках шинопровода. Бренд DKC (ДКС) выпускает эту модель в серии L5 Combitech, артикул lsd90530khdz. Она обеспечивает безопасную организацию трасс в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Перегородка SEP используется для разделения электрических цепей разного назначения - например, силовых и слаботочных - внутри вертикального внешнего угла 90°. Это предотвращает электромагнитные помехи, снижает риск повреждения изоляции и упрощает обслуживание. Применяется в системах шинопроводов на промышленных объектах, в цехах, на транспорте, в энергоустановках, где требуется жесткая и долговечная организация кабельных трасс.

Технические характеристики

• Высота: 50 мм - определяет максимальную глубину разделения между группами кабелей;
• Радиус изгиба: 300 мм - соответствует внутреннему радиусу поворота шинопровода, позволяет плотно прилегать к углу;
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость без покраски;
• Покрытие: горячий цинк - более прочное и долговечное, чем электрохимическое оцинкование;
• Толщина стенки: 0,8 мм - достаточна для механической жесткости при монтаже;
• Цвет: серый - единый цветовой ряд с другими элементами серии L5 Combitech;
• Монтажная перфорация: да - есть отверстия для крепления винтами;
• Тип крепления: винтовой - надежное соединение с профилем шинопровода.

Совместимость и монтаж

Перегородка совместима с шинопроводами серии L5 Combitech от DKC. Устанавливается в угол между двумя вертикальными секциями. Монтаж выполняется с помощью комплектных винтов CM010610HDZ и гаек CM100600HDZ. Перед установкой перегородка расправляется вручную до формы 90°. Отверстия в перфорации позволяют закрепить её точно по месту без дополнительных инструментов. Крепление осуществляется через боковые стенки шинопровода - не требует сверления новых отверстий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств в промышленном применении. Горячее цинкование защищает металл от коррозии в помещениях с повышенной влажностью, что продлевает срок службы системы. Соответствие нормам по разделению цепей обеспечивается конструкцией - перегородка исключает контакт между разными типами кабелей.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - не нуждается в дополнительной защите;
• Жесткая форма с радиусом 300 мм идеально повторяет контур углового перехода;
• Комплект крепежа в комплекте - экономит время на поиск болтов и гаек;
• Легко монтируется даже в уже собранных участках шинопровода;
• Серый цвет и унифицированная конструкция обеспечивают эстетичность и совместимость с другими элементами серии L5 Combitech.

Ограничения применения

• Не предназначен для горизонтальных или внутренних углов - только для вертикальных внешних 90°;
• Не выдерживает ударные нагрузки - не следует использовать как несущую конструкцию;
• Не рекомендуется для открытых площадок без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может снизить срок службы;
• Подходит только для шинопроводов серии L5 Combitech - несовместима с моделями других производителей или серий.

Примеры использования

• Разделение силового и управления кабелей в цехе с конвейерной линией;
• Организация трасс в подстанциях, где необходимо избежать наводок на сигнальные линии;
• Монтаж в пищевой промышленности - устойчивость к влаге и легкость очистки;
• Электрооборудование на судах и железнодорожных вокзалах - там, где важна надежность в сложных условиях.

Практические советы

• Проверьте перед монтажом, что радиус вашего углового перехода равен 300 мм - иначе перегородка не будет плотно прилегать;
• Используйте только комплектный крепеж CM010610HDZ/CM100600HDZ - другие винты могут иметь неверную длину или шаг резьбы;
• При сборке шинопровода убедитесь, что перегородка установлена до окончательного затягивания всех соединений - после этого доступ к месту крепления ограничен;
• Если планируете частую замену кабелей, отметьте стороны перегородки - так удобнее ориентироваться при работе;
• Артикул lsd90530khdz - единственный номер для этой модели; не путайте с аналогами от других производителей, даже если они кажутся похожими.
