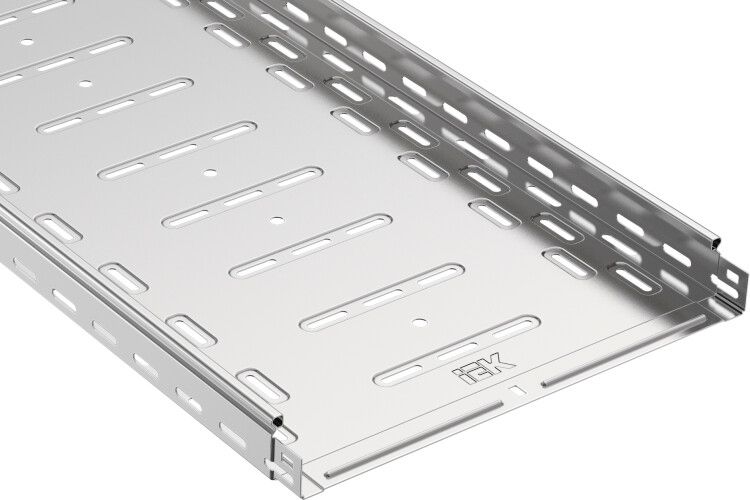

Лоток перфорированный ESCA 300x50x3000, 0.8 мм IEK (ИЭК) CLP10-050-300-3

Лоток перфорированный 300х50х3000 сталь 0.8 мм от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Изделие выполнено из оцинкованной стали, имеет перфорацию для фиксации и интегрированный соединительный разъём, что ускоряет сборку трассы. Артикул clp10-050-300-3 входит в серию ESCA и соответствует ГОСТ 14918-80.

Назначение и область применения

Лоток перфорированный 300х50х3000 сталь 0.8 мм используется для прокладки кабелей в кабельных трассах: силовых, управления, связи, сигнализации. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ. Благодаря защите от влаги и пыли, допускается использование в помещениях с высокой влажностью и под навесом на открытом воздухе. Для полной герметизации требуется установка крышки (поставляется отдельно).

Технические характеристики

• Размеры: ширина 300 мм, высота 50 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - устойчиво к коррозии
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: наличие отверстий по всей длине боковой стенки для крепления кронштейнов и кабельных зажимов
• Огнестойкость: соответствие требованиям ГОСТ Р 52868-2021 - не распространяет горение
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 300х50х3000 сталь 0.8 мм совместим с другими элементами системы ESCA от IEK: углами, поворотами, переходниками, крышками и соединителями. Интегрированный соединительный разъём позволяет легко стыковать лотки без дополнительных деталей - достаточно совместить замки и зафиксировать болтами. Перфорация позволяет крепить лоток к стенам, потолкам или опорам с помощью хомутов, кронштейнов или анкеров. Монтаж возможен как вертикально, так и горизонтально. Крышка (артикулы серии CLP-C) продается отдельно и требует точного подбора по ширине и типу лотка.

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам
• Не выделяет токсичных веществ при нагреве
• Огнестойкий материал - не поддерживает горение

Преимущества

• Высокая прочность благодаря толщине стали 0,8 мм и технологии проката
• Цинковое покрытие предотвращает коррозию даже в условиях повышенной влажности
• Перфорация упрощает крепление и позволяет менять расположение кабелей без демонтажа
• Интегрированный разъём снижает время монтажа и исключает необходимость в дополнительных муфтах
• Сертифицированная система ESCA гарантирует совместимость всех компонентов

Ограничения применения

• Не предназначена для постоянного погружения в воду - для этого нужны герметичные каналы
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щелочи)
• Крышка обязательна для защиты от механических повреждений и осадков - без неё срок службы снижается
• Запрещён монтаж в местах с риском возгорания от открытого пламени - хотя лоток огнестойкий, он не является противопожарной преградой

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Создание кабельных трасс в административных зданиях и школах
• Обустройство кабельных путей на элеваторах, складах, автостоянках под навесом
• Подключение слаботочных систем (Wi-Fi, CCTV, телефония) в многоквартирных домах

Практические советы

• При проектировании учтите, что ширина лотка 300 мм - это максимальная нагрузка по количеству кабелей; используйте кабельные планки для упорядочивания
• Для длинных трасс делайте компенсационные участки через каждые 15–20 метров - металл расширяется при изменении температуры
• Выбирайте крышки того же типа (CLP-C) и цвета - они должны плотно закрываться без люфтов
• При креплении к бетону используйте анкерные болты M8, прикрепляйте через перфорацию с шагом не более 1,5 м
• Артикул clp10-050-300-3 - это один из самых популярных размеров в серии ESCA; запасайтесь аналогичными элементами для будущего расширения трассы
