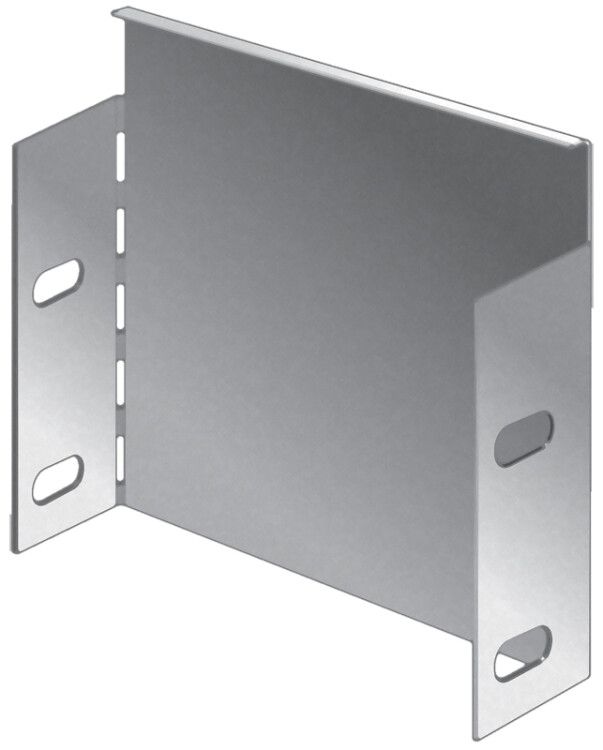

Заглушка для лотка H50х300 IEK CLP1Z-050-300

Заглушка H50x300 от IEK (ИЭК), артикул clp1z-050-300, предназначена для герметичного закрытия торца кабельного лотка в конце трассы. Изготовлена из оцинкованной стали, соответствует ГОСТ 14918-80 и рассчитана на долгий срок эксплуатации — до 20 лет.

Назначение и область применения

Заглушка H50x300 используется для завершения кабельных лотков в местах, где трасса заканчивается — например, у стен, оборудования или переходов между помещениями. Предотвращает попадание пыли, влаги и мелких предметов внутрь лотка, обеспечивает механическую целостность системы. Применяется в системах прокладки кабелей на объектах промышленного, коммерческого и жилого назначения: в цехах, распределительных пунктах, серверных, офисных зданиях.

Технические характеристики

• Высота: 300 мм — соответствует высоте стандартного лотка CLP;
• Ширина: 50 мм — совпадает с шириной боковой стенки лотка;
• Толщина материала: 0,8 мм — достаточна для сохранения формы при монтаже и эксплуатации;
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира — защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Тип соединения: болтовое — фиксируется саморезами или болтами к кромке лотка;
• Диапазон рабочих температур: от –60 °C до +60 °C — подходит для холодных и жарких условий, включая открытые площадки;
• Срок службы: 20 лет — при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Нормативный документ: ГОСТ 14918-80 — соответствие требованиям к комплектующим для кабельных лотков;
• Рекомендованный проектный ассортимент: да — рекомендовано использовать в проектировании вместе с другими элементами серии CLP.

Совместимость и монтаж

Заглушка H50x300 совместима исключительно с кабельными лотками серии CLP от IEK (ИЭК) аналогичных габаритов — 50×300 мм. Устанавливается на торцевой край лотка с помощью саморезов или болтов через предварительно просверленные отверстия. Для надежного крепления используйте саморезы с шестигранной головкой M4–M5 длиной 8–12 мм. Не требует специальных инструментов — достаточно отвертки или гаечного ключа. Монтаж выполняется после прокладки всех кабелей и проверки их расположения.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к комплектующим для металлических кабельных лотков. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при использовании в средах с повышенной влажностью. Нет токсичных выделений при нагреве — безопасно применять в замкнутых пространствах. Не является источником возгорания — материал не поддерживает горение.

Преимущества

• Увеличенная прочность за счет стальной основы и оптимальной толщины 0,8 мм — не деформируется при монтаже;
• Защита от коррозии благодаря глубокому цинкованию (10–20 мкм) — продлевает жизнь всей трассе;
• Простота установки — не требует сварки или клея, крепится стандартным крепежом;
• Цветовое соответствие — оцинкованная поверхность гармонично сочетается с остальными элементами серии CLP;
• Подтверждённый срок службы 20 лет — снижает затраты на обслуживание и замену.

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше +60 °C;
• Не следует применять в агрессивных химических средах — кислоты, щелочи, растворители могут разрушить цинковый слой;
• Не совместима с лотками других серий или производителей, даже при совпадении габаритов — отличаются толщина стенок и форма крепёжных отверстий;
• Не обеспечивает IP-защиту — не является герметичной крышкой; для защиты от воды требуется дополнительная изоляция или использование уплотнителей.

Примеры использования

• Закрытие конца лотка у входа в распределительную щитовую;
• Финишная заглушка на вертикальном участке трассы перед выходом на этаж;
• Завершение лотка у стены в серверной комнате, чтобы предотвратить доступ пыли к кабелям;
• Закрытие свободного конца лотка на открытом воздухе — например, на крыше здания или в подъездной зоне.

Практические советы

• Перед монтажом проверьте, что внутренние кабели не перегибаются и не задевают края лотка — заглушка должна плотно прилегать без усилия;
• При монтаже в сырых помещениях дополнительно смажьте места крепления антикоррозийной смазкой;
• Не используйте дрель с высокими оборотами при сверлении — можно повредить цинковое покрытие вокруг отверстия;
• Если нужна более высокая степень защиты от влаги — параллельно установите уплотнительную ленту или термоусадочную трубку на краю лотка;
• Артикул clp1z-050-300 всегда указывайте при заказе запасных частей — другие модели схожих размеров могут не подходить по форме крепления.
