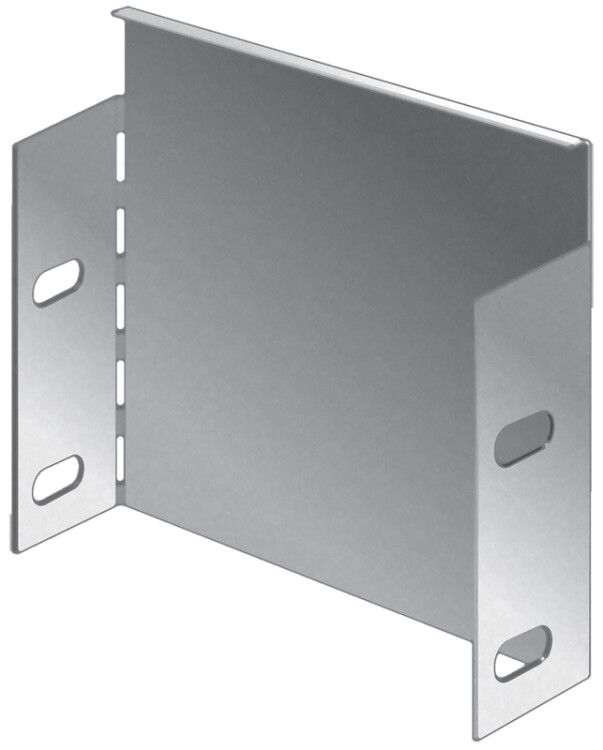

Заглушка Н50х100 горячеоцинкованная - CLP1Z-050-100-M-HDZ IEK

Заглушка для лотка H50х100 горячеоцинкованная HDZ от IEK (ИЭК), артикул clp1z-050-100-m-hdz, предназначена для герметичного закрытия торцов кабельных лотков на завершающих участках трассы, обеспечивая механическую защиту и предотвращая попадание пыли и влаги внутрь.

Назначение и область применения

Заглушка для лотка H50х100 горячеоцинкованная HDZ используется для запечатывания открытых концов кабельных лотков - там, где трасса заканчивается или переходит в другую систему. Применяется в промышленных объектах, на производствах, в энергообъектах, где используются металлические лотки для прокладки силовых и управляющих кабелей. Подходит для вертикальных и горизонтальных трасс.

Технические характеристики

• Высота: 100 мм
• Ширина: 50 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (HDZ) - слой цинка нанесён методом погружения в расплав
• Тип крепления: болтовое - фиксируется через отверстия с помощью болтов и гаек
• Цвет: серебристый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Заглушка совместима с лотками серии CLP HDZ от IEK, имеющими габариты 50×100 мм. Устанавливается на торцевые кромки лотка. Для монтажа требуется доступ к боковым стенкам лотка - через них проходят болты, которые затягиваются с внешней стороны. Не требует сварки или специального инструмента. Рекомендуется использовать болты M6 или аналогичные по размеру, соответствующие толщине стенки лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует конструкцию и параметры кабельных лотков и комплектующих. Горячее цинкование обеспечивает долговременную коррозионную стойкость, что повышает безопасность эксплуатации в условиях повышенной влажности, агрессивной среды и перепадов температур.

Преимущества

• Устойчивость к коррозии благодаря глубокому слою цинка - защищает даже при повреждении поверхности
• Простота установки - не нужна сварка, достаточно стандартных крепёжных элементов
• Совместимость с другими элементами серии CLP HDZ - позволяет собирать целостную систему без адаптеров
• Долгий срок службы - снижает необходимость замены и обслуживания

Ограничения применения

Не предназначен для использования в условиях постоянного погружения в жидкости или воздействия агрессивных химических веществ (например, кислот, щелочей). Не рекомендуется применять в качестве основного крепления - только как завершающий элемент. Не совместим с лотками других размеров (например, 100×50 или 150×100) - точное соответствие габаритов обязательно.

Примеры использования

• Закрытие конца лотка на технологической линии в пищевой промышленности
• Финишный элемент трассы в цехе с высокой влажностью - например, на мойке оборудования
• Завершение кабельной трассы в распределительном пункте, где лоток не продолжается дальше
• Изоляция торца лотка в зонах с риском попадания пыли - например, на складах или в ремонтных мастерских

Практические советы

• Перед установкой проверьте, чтобы внутренние размеры лотка точно соответствовали 50×100 мм - допуск более +-1 мм может вызвать плохую посадку
• При использовании в помещениях с высокой влажностью дополнительно смажьте болты антикоррозийной смазкой
• Не используйте заглушку как опору - она не рассчитана на нагрузку, кроме собственного веса и легкого контакта с кабелями
• Артикул clp1z-050-100-m-hdz - единственный подходящий вариант для лотков серии CLP HDZ; другие модели IEK с похожим названием могут иметь отличные размеры
