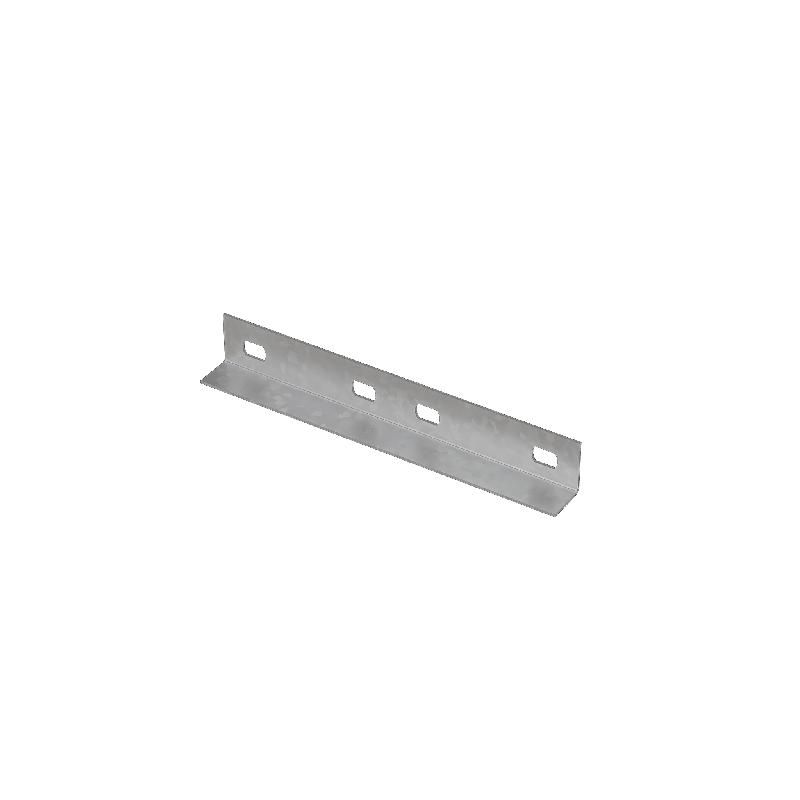

Соединительная пластина для лестничного лотка H50 s:1,5 мм N | LSPS1 КМ-профиль LO42178

Соединительная пластина для лестничного лотка H50 мм от КМ-Профиля (артикул lo42178) предназначена для надёжного соединения секций лестничного лотка с высотой борта 50 мм. Изготовлена из оцинкованной стали, обеспечивает механическую прочность и долговечность в условиях внутренней прокладки кабельных трасс.

Назначение и область применения

Соединительная пластина для лестничного лотка H50 мм используется для внешнего соединения прямых и фасонных участков лестничного лотка - например, при поворотах, переходах между уровнями или удлинении трассы. Применяется исключительно внутри зданий, где нет постоянного воздействия воды, агрессивных химических веществ или повышенной влажности. Подходит для объектов жилой, офисной, промышленной и коммерческой недвижимости.

Технические характеристики

• Высота борта лотка: 50 мм - совместима только с лотками этого размера;
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии за счёт равномерного цинкового покрытия;
• Форма: плоская пластина с подготовленными отверстиями для болтов или саморезов;
• Стандарт эксплуатации: соответствует требованиям ГОСТ 15150-69 для условий умеренного климата и сухих помещений.

Совместимость и монтаж

Пластина совместима только с лестничными лотками КМ-Профиля и аналогичными системами с высотой борта 50 мм. Для установки требуется использовать крепёж M6 или M8 (не входит в комплект). Монтаж выполняется снаружи лотка: пластина плотно прилегает к двум смежным секциям, фиксируется болтами через предварительно просверленные отверстия. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 - класс климатического исполнения УХЛ, что гарантирует работу в помещениях с температурой от −40 C до +40 C и относительной влажностью до 80 % при 25 C. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Увеличивает скорость сборки трассы - заменяет необходимость в дополнительных уголках или сварочных работах;
• Обеспечивает герметичный контакт между секциями без деформации профиля;
• Цинкование по Сендзимиру даёт более равномерное и долговечное покрытие по сравнению с горячим цинкованием;
• Не требует обслуживания в течение всего срока службы при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется на открытом воздухе - цинковое покрытие не рассчитано на длительное воздействие осадков и перепадов температур;
• Не рекомендуется для помещений с высокой концентрацией паров кислот, щелочей или солей - возможна химическая коррозия;
• Не предназначен для нагрузок выше допустимых для лотка - не усиливает несущую способность, лишь соединяет секции;
• Не совместим с лотками других высот (например, 30 мм или 100 мм).

Примеры использования

• Соединение вертикальных и горизонтальных участков лестничного лотка в многоэтажном офисном здании;
• Переход между двумя рядами лотков на технологическом этаже завода;
• Расширение трассы в распределительном шкафу при модернизации электроснабжения;
• Фиксация лотка к стене или потолку через пластину при использовании кронштейнов.

Практические советы

• Перед монтажом проверьте, чтобы все соединяемые лотки имели одинаковую высоту - 50 мм; если есть отклонения - пластина не будет плотно прилегать;
• Используйте болты с гроверами или шайбами для предотвращения самоотвинчивания при вибрациях;
• Не затягивайте крепления слишком сильно - это может деформировать тонкий металл лотка;
• При необходимости продлевать трассу - используйте несколько пластин последовательно, но не более двух на одном соединении;
• Храните изделия в сухом месте - даже оцинкованная сталь может начать окисляться при длительном контакте с влагой.
