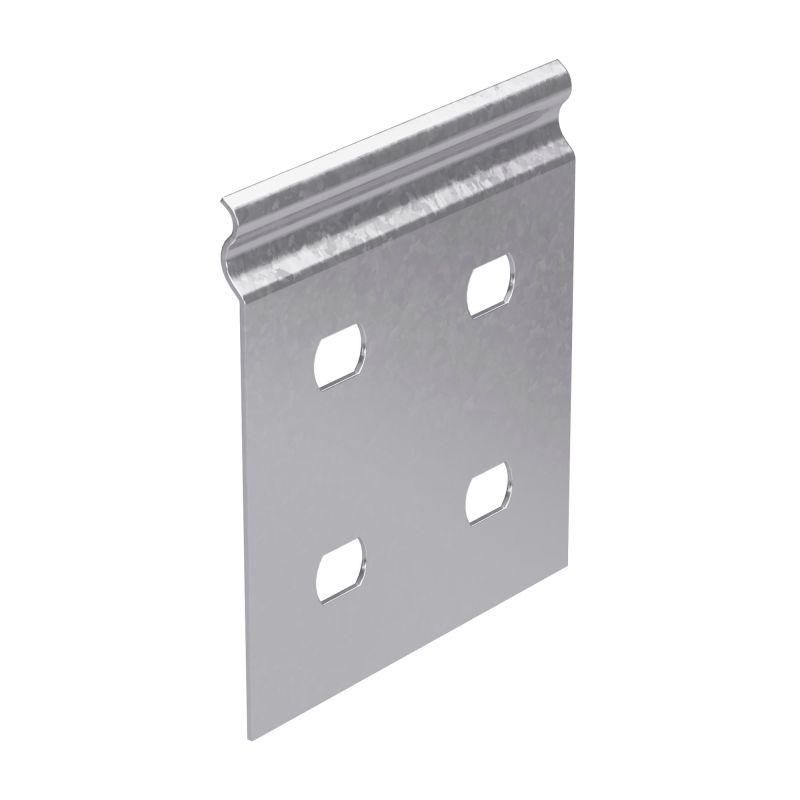

Пластина соединительная GTO H50 толщ. 1,5 мм | SPGM50 DKC ДКС

Пластина соединительная GTO высота 50 мм толщина 1,5 мм - элемент для надежного механического и электрического соединения кабельных лотков серии S5 Combitech. Применяется в системах распределения электроэнергии на объектах промышленной автоматизации, где требуется прочное и долговечное соединение. Производится компанией DKC под артикулом spgm50.

Назначение и область применения

Пластина соединительная GTO высота 50 мм толщина 1,5 мм используется исключительно для соединения двух участков кабельных лотков серии S5 Combitech с одинаковой высотой борта - 50 мм. Она обеспечивает жесткий контакт между лотками, сохраняет целостность системы и позволяет передавать потенциал заземления через винтовые соединения. Подходит для установки внутри помещений на предприятиях, в цехах, на энергообъектах и в системах управления технологическими процессами.

Технические характеристики

• Тип изделия: Накладка соединительная стыковая
• Высота: 50 мм - соответствует высоте борта лотков S5 Combitech
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при нагрузках
• Материал: Ста́ль оцинкованная по методу Сендзимира - устойчивость к коррозии выше, чем при обычном гальваническом покрытии
• Покрытие: Серебристо-серое, равномерное, матовое
• Тип соединения: Винтовой разъем - фиксируется болтами M8 (не входят в комплект)
• Рекомендовано для проектного ассортимента: Да - совместима с официально рекомендованными решениями DKC

Совместимость и монтаж

Пластина соединительная GTO высота 50 мм толщина 1,5 мм предназначена **только** для лотков серии S5 Combitech с высотой борта 50 мм. Установка выполняется поверх стыка двух лотков. Для крепления используются два болта М8 - они должны быть закручены моментом до 4–5 Нм. Перед монтажом необходимо выровнять торцы лотков, чтобы избежать перекоса. Отверстия на пластине расположены симметрично - ориентация не имеет значения.

Безопасность и стандарты

Пластина соединительная GTO высота 50 мм толщина 1,5 мм изготовлена из стали, соответствующей требованиям ГОСТ 14918 и ГОСТ 14637. Оцинкование по методу Сендзимира гарантирует соответствие нормам защиты от коррозии для внутренних условий эксплуатации. Элемент предназначен для работы в средах без агрессивных химических паров и повышенной влажности (>95%). Не является взрывозащищённым устройством.

Преимущества

• Улучшенная антикоррозийная стойкость благодаря горячему цинкованию по методу Сендзимира - срок службы увеличен на 30–50% по сравнению с обычными оцинкованными изделиями
• Жесткая конструкция предотвращает провисание лотков после сборки
• Электрическая проводимость через металл обеспечивает единый контур заземления всей трассы
• Подтверждённая совместимость с продукцией DKC серии S5 Combitech снижает риск ошибок при проектировании

Ограничения применения

• Не для лотков других серий или высоты борта отличной от 50 мм
• Не допускается использование вне помещений - открытое размещение без защиты от осадков и УФ-излучения недопустимо
• Запрещено применять в условиях постоянного контакта с жидкостью, маслом или агрессивными веществами
• Не заменяет специальные переходники, углы или ответвители - работает только на прямых стыках

Примеры использования

• Соединение секций лотков на конвейерной линии в автомобильном цехе
• Обустройство трассы питания для оборудования на пищевом предприятии
• Прокладка силового кабеля между двумя шкафами управления в производственной зоне
• Аппаратная часть системы автоматизации на заводе по выпуску упаковочных машин

Практические советы

• Перед установкой проверьте, что торцы лотков плотно прилегают друг к другу - щели более 1 мм требуют подрезки или подбора другой детали
• Используйте болты класса прочности 8.8 и гроверы для предотвращения самопроизвольного отвинчивания
• При необходимости заземления обязательно выполните электрический контакт между пластиной и корпусом лотка - используйте шины или перемычки
• Не затягивайте болты слишком сильно - это деформирует стенки лотка и нарушает герметичность стыка
• Артикул spgm50 всегда указывается в каталогах DKC как обязательный элемент для сборки лотков S5 Combitech - сверьтесь с документацией заказчика
