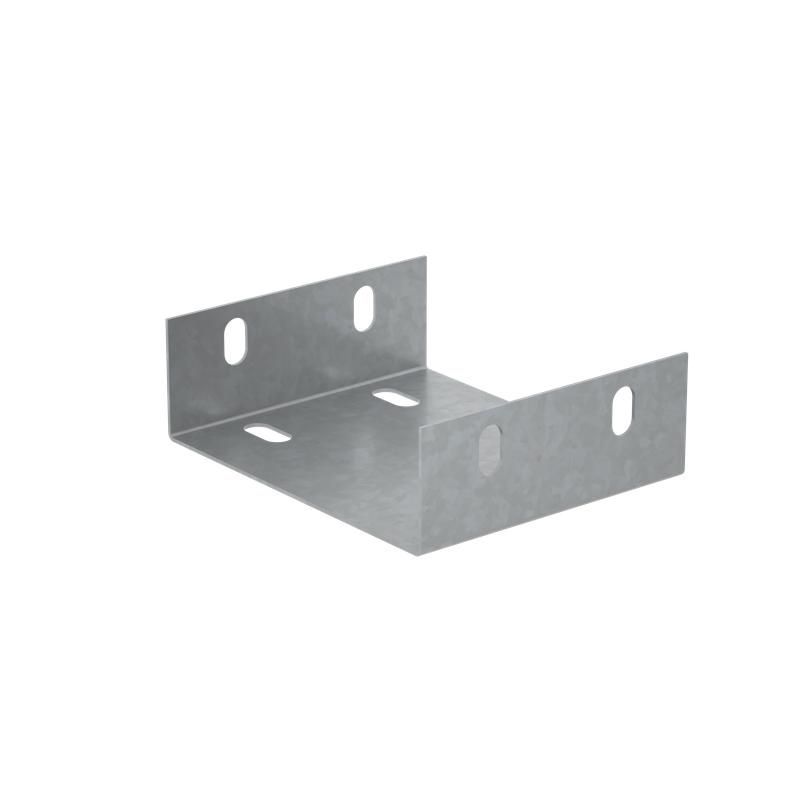

Соединительная пластина П-образная для лотка 50х300 мм "ПЛЮС" | SPplus50-300 КМ - профиль КМ-Профиль PL4701

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС КМ - элемент системы кабельных лотков КМ-Профиль, предназначенный для надежного продольного соединения секций лотков шириной 300 мм. Артикул pl4701 обеспечивает механическую прочность и долговечность при монтаже кабельных трасс в помещениях.

Назначение и область применения

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС КМ применяется для соединения двух прямых секций кабельного лотка в месте их стыка. Подходит для формирования сплошных трактов при прокладке кабелей на горизонтальных и вертикальных участках. Элемент особенно эффективен там, где требуется сохранить целостность лотка без перегибов или поворотов - например, при удлинении трассы через несколько комнат или этажей.

Технические характеристики

• Габариты: 50×300 мм - соответствует ширине лотка 300 мм и высоте бортов 50 мм;
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии выше, чем при обычном цинковании;
• Толщина металла: 1 мм - достаточна для жесткости при нагрузке от кабелей и собственного веса;
• Тип соединения: винтовой разъем - фиксируется болтами М6 или аналогичными;
• Исполнение: продольный соединитель - предназначен исключительно для соединения лотков вдоль оси;
• Огнестойкость: да - материал не распространяет пламя и выдерживает температурные воздействия в рамках нормируемых условий;
• Цвет: серый - совпадает с цветовой гаммой других компонентов серии ПЛЮС КМ.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС КМ совместима только с лотками серии ПЛЮС КМ того же типа и ширины - 300 мм. Для установки необходимо:

• Выровнять торцы двух лотков точно друг против друга;
• Уложить пластину сверху и снизу лотка, совмещая отверстия;
• Закрепить четырьмя болтами M6 (не входят в комплект);
• Не допускать перекосов - они снижают контактную площадь и увеличивают риск деформации.

Работать следует с инструментом, обеспечивающим точный момент затяжки - переутяжка может повредить резьбу в лотке.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 для работы в условиях сухих и слабоагрессивных сред. Применение в помещениях с повышенной влажностью, химически активными испарениями или на открытом воздухе не рекомендуется - даже оцинковка Сендзимира имеет ограниченную стойкость к постоянному контакту с водой и солями.

Преимущества

• Высокая механическая прочность за счет толщины 1 мм и П-образной формы;
• Улучшенная антикоррозийная защита благодаря горячему цинкованию по методу Сендзимира - срок службы до 25 лет в типовых условиях;
• Поддержание герметичности лотка при сборке - минимизация попадания пыли и влаги внутрь;
• Совместимость с другими изделиями серии ПЛЮС КМ - позволяет использовать единую систему без адаптеров.

Ограничения применения

• Не для угловых, T-образных или переходных соединений - только продольное соединение;
• Не рассчитана на внешнюю установку - длительное воздействие дождя, снега или УФ-излучения вызывает преждевременную коррозию;
• Не подходит для лотков другой ширины - использование с лотком 200 мм или 400 мм невозможно;
• Не заменяет опорные элементы - требует наличия основной несущей конструкции под лотком.

Примеры использования

• Объединение двух участков лотка в серверной комнате при расширении кабельной трассы;
• Продление маршрута в офисе от одного стенового шкафа к другому;
• Сборка длинной трассы в производственной зоне с несколькими станками;
• Монтаж вертикального канала в многоэтажном здании при использовании модульных лотков.

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - любые перекосы лучше скорректировать заранее;
• Используйте болты класса прочности 8.8 и гроверы - это повысит надежность соединения;
• При необходимости можно дополнительно смазать поверхности контакта графитовой смазкой - снижается риск заклинивания при демонтаже;
• Артикул pl4701 всегда заказывается парным количеством - одна пластина нужна сверху, вторая - снизу лотка;
• Не используйте эту пластину вместо перемычки между соседними рядами - она не предназначена для поперечной связи.
