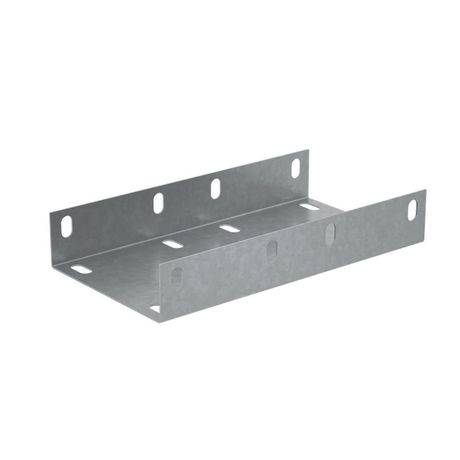

Соединительная пластина усиленная П-образная для лотка 50х300 мм "ПЛЮС" | SPUplus50-300 КМ-Профиль PL4723

Соединительная пластина П-образная усиленная для лотка 50х300 мм серия ПЛЮС SPUplus50-300 от КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и несущую способность трассы. Изделие подходит для монтажа в условиях повышенной влажности и на открытых участках, обеспечивает долговечную работу в слабокоррозийной среде.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 50х300 мм серия ПЛЮС SPUplus50-300 применяется для стыковки двух соседних секций кабельных лотков одинакового типа - там, где они заканчиваются друг напротив друга. Элемент укрепляет место соединения, предотвращая провисание и деформацию лотка под нагрузкой. Подходит для установки внутри помещений, на улице, в зонах с высокой влажностью и минимальным уровнем загрязнения. Соответствует требованиям ГОСТ 15150-69 для эксплуатации в умеренных климатических условиях.

Технические характеристики

• Размеры для лотка: 50×300 мм - соответствуют высоте борта и ширине лотка
• Материал: сталь оцинкованная толщиной 1 мм
• Защитное покрытие: горячее цинкование по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к механическому воздействию
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-Профиль

Совместимость и монтаж

SPUplus50-300 совместима исключительно с кабельными лотками серии, имеющими габариты 50 мм по высоте и 300 мм по ширине. Устанавливается на продольные стыки - то есть между двумя лотками, расположенными в одной плоскости. Монтаж выполняется с помощью болтов и гаек, которые входят в комплект крепления лотка. Для плотного контакта рекомендуется затягивать винты моментом до 2–3 Нм. Не требует специального оборудования - достаточно обычного шуруповёрта с насадкой под шестигранник.

Безопасность и стандарты

• Горячее цинкование выполнено по ГОСТ 9.307-89 - гарантирует коррозионную стойкость
• Огнестойкость подтверждена испытаниями в рамках требований к системам кабельных трасс
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 (климатическое исполнение УХЛ, категории 1–3)

Преимущества

• Усиленная конструкция из стали 1 мм толщиной выдерживает большие нагрузки по сравнению с базовыми пластинами
• Оцинковка по методу Сендзимира обеспечивает длительную защиту даже при постоянной влажности
• Винтовое соединение позволяет легко демонтировать участок трассы для обслуживания
• Не требует сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Серый цвет гармонирует с остальной продукцией КМ-Профиль, упрощает визуальный контроль сборки

Ограничения применения

• Не предназначен для соединения лотков с другими типами профилей - только для лотков 50×300 мм
• Не следует использовать в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами)
• Запрещён монтаж в местах с частыми ударными нагрузками или вибрацией выше нормированной - требуется дополнительная фиксация
• Не заменяет опорные элементы - не воспринимает вес всей трассы, только передаёт усилия между секциями

Примеры использования

• Соединение секций лотка на производственной линии с конвейерами
• Прокладка кабелей в технологическом корпусе с высокой влажностью (цеха мойки, пищевые производства)
• Наружные кабельные трассы на объектах ЖКХ, энергетики, транспорта
• Подвесные и настенные маршруты в административных зданиях с необходимостью модульного расширения

Практические советы

• Перед монтажом проверьте, что внутренние габариты лотка точно соответствуют 50×300 мм - даже небольшое отклонение может нарушить контакт
• При использовании в сыром воздухе регулярно осматривайте места соединения - хотя оцинковка защищает, механический износ винтов всё же возможен
• Не используйте саморезы других производителей - только те, что предусмотрены для системы КМ-Профиль, чтобы избежать перегрузки резьбы
• Для длинных трасс с несколькими стыками рекомендуется чередовать направление соединений - так снижается суммарная деформация
• SPUplus50-300 можно применять в паре с другими элементами серии ПЛЮС - система совместима с углами, переходами и ответвлениями того же класса прочности
