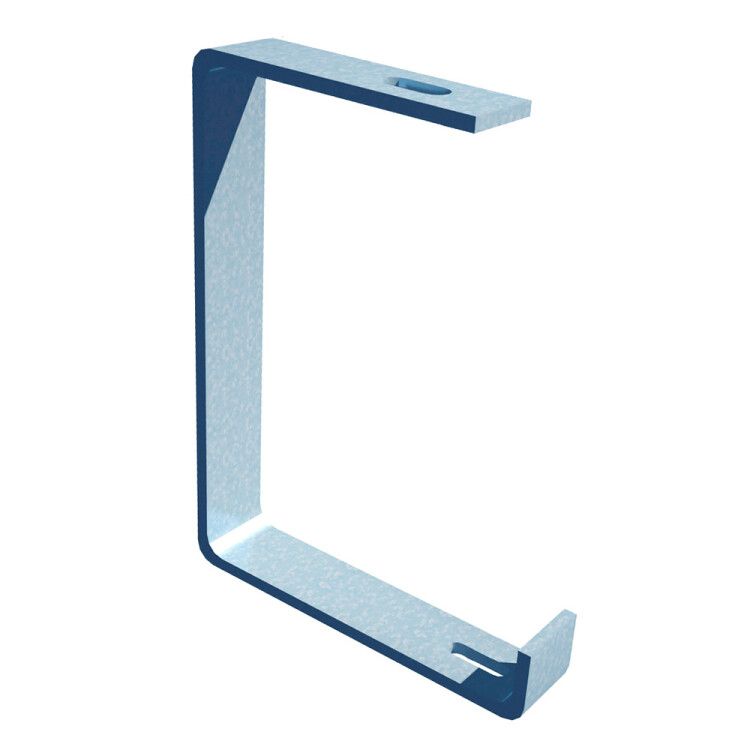

Подвес С-образный усиленный для лотка 100 мм | SPVU100 КМ-профиль LO5231

С-образный подвес усиленный для лотка 100 мм оцинкованная сталь КМ-профиль - это надёжный элемент крепления для кабельного лотка шириной 100 мм, предназначенный для монтажа на потолок или стену. Изделие изготовлено из оцинкованной стали по методу Сендзимира, обеспечивает устойчивость к коррозии и совместимо со всей серией аксессуаров КМ-профиль. Артикулы lo5231 и spvu100 соответствуют одному продукту.

Назначение и область применения

С-образный подвес усиленный для лотка 100 мм оцинкованная сталь КМ-профиль используется для подвеса кабельных лотков на одну шпильку. Применяется в системах прокладки кабеля внутри зданий: офисах, производственных помещениях, серверных, телекоммуникационных шкафах. Подходит для лотков, выполненных из металла, включая модели серии КМ-профиль. Условия эксплуатации - сухие или слабоагрессивные внутренние среды, согласно климатическому исполнению У1/УХЛ1/УХЛ3.

Технические характеристики

• Тип кронштейна: С-образный
• Ширина канала: 100 мм - совпадает с шириной стандартного кабельного лотка
• Материал: оцинкованная сталь, толщиной 1.5 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, плотное, долговечное
• Несущая способность: 1.09 Н - рассчитана на легкий вес лотка с кабелем, не предназначена для тяжёлых нагрузок
• Тип крепления: винтовой - через отверстия для шпилек M8–M10
• Цвет: светло-серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

С-образный подвес усиленный для лотка 100 мм оцинкованная сталь КМ-профиль совместим со всеми кабельными лотками серии КМ-профиль и аналогичными моделями других производителей, имеющими стандартную ширину 100 мм. Монтаж выполняется на шпильку, которая фиксируется анкерами или химическими дюбелями в бетон, кирпич или металл. Лоток устанавливается сверху на С-образный профиль, который служит опорой. Для жесткости рекомендуется использовать два подвеса на каждые 1–1.5 метра длины лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Цинкование по методу Сендзимира соответствует нормам защиты от коррозии для внутренних установок. Не содержит токсичных материалов, безопасно для персонала и окружающей среды.

Преимущества

• Высокая прочность за счёт толщины материала 1.5 мм и формы С-профиля
• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 15 лет в сухих условиях
• Простота сборки: один подвес заменяет несколько точек крепления
• Совместимость с другими элементами системы КМ-профиль - можно собирать комплексные маршруты без адаптеров
• Экономия времени при монтаже: не требует сварки или специальных инструментов

Ограничения применения

• Не применяется во внешней среде - не выдерживает постоянное воздействие осадков, солнца, перепадов температур
• Не подходит для лотков шириной более 100 мм - возможен прогиб или деформация
• Несущая способность 1.09 Н ограничивает применение - не используйте для массивных лотков с большим количеством кабелей или тяжёлых труб
• Запрещён монтаж в агрессивных средах: химические цеха, влажные помещения с паром, подвалы с повышенной влажностью

Примеры использования

• Подвес кабельного лотка в серверной комнате с распределением сетевых кабелей
• Фиксация лотка в административном здании для прокладки силовых и слаботочных проводов
• Обустройство трассы в производственном корпусе рядом с оборудованием, где требуется чистый и компактный монтаж
• Сборка многоуровневой системы лотков в распределительных щитовых

Практические советы

• Перед монтажом проверьте, чтобы шпилька была вертикальной - иначе лоток будет перекашивать
• Используйте гайки с пластиковыми шайбами для снижения вибраций и продления срока службы
• Если лоток длиннее 2 метров - добавьте ещё один подвес посередине
• Не затягивайте крепления слишком сильно - это может повредить цинковое покрытие
• Для удобства сборки сочетайте этот подвес с другими элементами серии КМ-профиль: углами, переходниками, крышками
