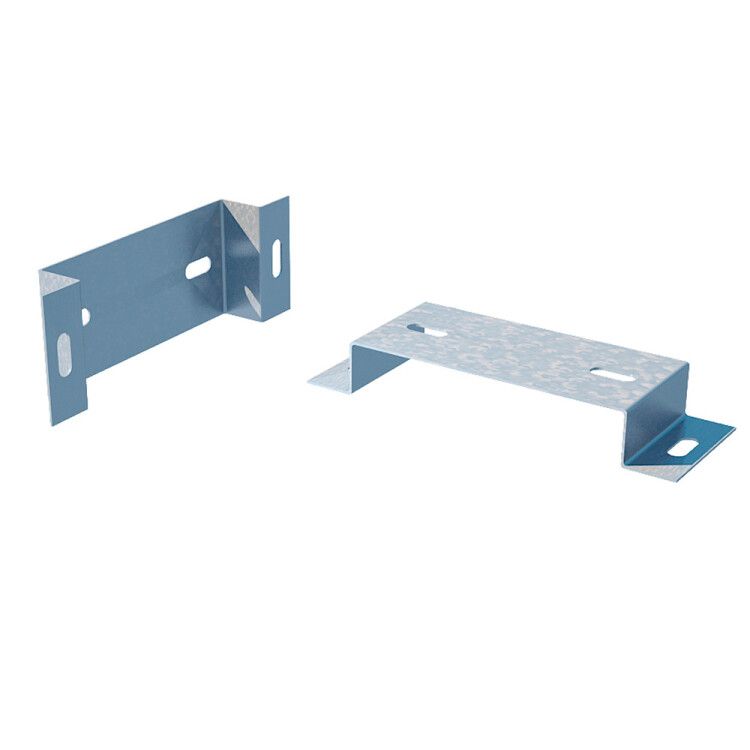

Скоба универсальная КМ-профиль 100 мм, сталь СИСТЕМА КМ LO1129

Скоба универсальная 100 мм оцинкованная сталь КМ-профиль - это надёжный крепёжный элемент для фиксации кабельных лотков типа КМ-профиль при вертикальном, напольном или подвесном монтаже. Изделие изготовлено из оцинкованной стали, устойчиво к коррозии и совместимо со всеми типами металлических лотков серии КМ-профиль.

Назначение и область применения

Скоба универсальная 100 мм оцинкованная сталь КМ-профиль предназначена для крепления кабельных лотков к стенам, потолкам, колоннам или другим несущим конструкциям. Применяется при вертикальной и напольной прокладке трасс, а также для подвеса на шпильках. Подходит для систем с лотками шириной до 100 мм и высотой до 200 мм. Идеально для внутренней прокладки кабелей в офисах, производственных помещениях, телекоммуникационных узлах и других объектах с контролируемым микроклиматом.

Технические характеристики

• Ширина канала: 100 мм - соответствует стандартным размерам лотков КМ-профиль;
• Максимальная высота канала: 200 мм - обеспечивает совместимость с глубокими лотками;
• Толщина материала: 2 мм - гарантирует жёсткость и долговечность при нагрузках;
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость;
• Покрытие: оцинкованное - защищает от ржавчины в условиях сухого воздуха;
• Цвет: светло-серый - единообразный внешний вид при комплектации системы;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с нормальной и умеренно-влажной средой;
• Тип крепления: накладной зажим - фиксируется поверх лотка без необходимости его демонтажа;
• Тип крепления лотка: винтовой - надёжная фиксация через отверстия в бортах лотка.

Совместимость и монтаж

Скоба универсальная 100 мм оцинкованная сталь КМ-профиль совместима со всеми типами металлических лотков серии КМ-профиль. Монтаж выполняется в три этапа:

1. Закрепите скобу к несущей поверхности (стена, потолок) с помощью анкеров, болтов или шпилек - в зависимости от типа основания;
2. Установите лоток в зажимную часть скобы - он должен плотно лечь по всей ширине канала 100 мм;
3. Затяните винты через боковые отверстия лотка, чтобы зафиксировать его в зажиме.

Не требует сверления лотка - крепление осуществляется через уже имеющиеся технологические отверстия. Для подвесного варианта используйте шпильки M8–M10, выступающие минимум на 40 мм от поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Произведено из стали, прошедшей горячее цинкование по технологии Сендзимира - обеспечивает равномерное покрытие и соответствие стандартам защиты от коррозии. Соответствует требованиям безопасности для электромонтажных работ в помещениях.

Преимущества

• Универсальность - подходит ко всем лоткам КМ-профиль, вне зависимости от модели;
• Высокая прочность - толщина 2 мм исключает деформацию при механических нагрузках;
• Простота монтажа - не нужен специальный инструмент, достаточно отвёртки или гаечного ключа;
• Долгий срок службы - оцинкованное покрытие защищает от ржавчины в сухих и слабоагрессивных средах;
• Гибкость сборки - можно комбинировать с другими аксессуарами серии КМ-профиль для создания сложных маршрутов.

Ограничения применения

• Не рекомендуется для открытых площадок, улиц, сырых помещений или зон с постоянным воздействием воды - оцинкованное покрытие не рассчитано на агрессивную влажную среду;
• Не подходит для лотков шириной более 100 мм - возможен перекос и снижение удерживающей способности;
• Не предназначен для работы при температуре ниже -40 C - материал теряет пластичность;
• Не использовать в химически активных средах (например, в цехах с кислотными парями) - цинк подвержен химической коррозии.

Примеры использования

• Фиксация лотков в серверной комнате - вертикальная прокладка от пола до потолка;
• Подвес лотков в административном здании - крепление к бетонному потолку на шпильках;
• Монтаж на полу в производственном корпусе - для прокладки силовых кабелей к станкам;
• Обустройство кабельных трасс в медицинских учреждениях - где требуется чистота, надёжность и легкий доступ для обслуживания.

Практические советы

• Перед монтажом проверьте посадочный диаметр лотка - он должен точно входить в канал скобы 100 мм; если есть люфт - используйте прокладки или замените скобу;
• При использовании шпилек для подвеса - выбирайте длину так, чтобы после затяжки оставалось не менее 10 мм свободного резьбы для регулировки;
• Не перетягивайте винты - это может повредить оцинкованное покрытие и вызвать деформацию лотка;
• Для длинных участков трассы - расстояние между скобами не должно превышать 1,5 метра;
• Артикулы lo1129 и us100 - это один и тот же продукт, просто разные кодировки. Обращайте внимание на наличие в наличии именно этих артикулов при заказе.
