Кронштейн напольный/настенный 100мм (DBL 50 100 FT) | 6015565 OBO Bettermann

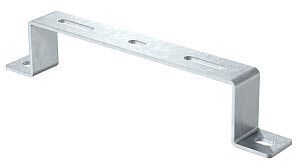

Кронштейн напольный/настенный 100 мм горячий цинк от OBO BETTERMANN (артикул dbl 50 100 ft) предназначен для надёжного крепления кабельных лотков шириной 100 мм на стенах, потолках или полу. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечную защиту от коррозии даже в агрессивных средах.

Назначение и область применения

Кронштейн напольный/настенный 100 мм горячий цинк используется для монтажа кабельных лотков в промышленных условиях. Подходит для установки в производственных цехах, химических лабораториях, на объектах с повышенной влажностью и в прибрежных зонах с умеренной солевой нагрузкой. Применяется там, где требуется прочная, долговечная и коррозионностойкая система крепления кабелей.

Технические характеристики

• Тип изделия: скоба
• Ширина канала: 100 мм
• Исполнение: настенно-потолочный, трапециевидный
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (толщина слоя 60–85 мкм)
• Крепление лотка: винтовое, через перфорацию под болты М6
• Крепление кронштейна: перфорация под болты М8
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий температурный диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля в лотке, согласно ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн напольный/настенный 100 мм горячий цинк совместим с кабельными лотками шириной 100 мм, соответствующими ГОСТ 52868-2007. Для монтажа используются болты М6 для фиксации лотка и М8 - для крепления кронштейна к стене, потолку или полу. Перфорация позволяет гибко регулировать положение лотка. Крепление выполняется с помощью стандартных метизов, доступных в любом электроустановочном отделе. Рекомендуется использовать анкерные элементы для бетонных оснований и специальные крепёжные элементы для гипсокартона или металлических профилей.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ 52868-2007 (для кабельных систем)
• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует равномерное и плотное покрытие
• Соответствует требованиям огнестойкости E45–E90 по ГОСТ Р 53316-2009
• Сейсмическая устойчивость подтверждена по ГОСТ Р 17516.1-90
• Климатическое исполнение УХЛ-1 допускает применение в холодных и влажных регионах России

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает от ржавчины даже в агрессивной среде
• Увеличенный срок службы (более 30 лет) снижает затраты на замену и обслуживание
• Трапециевидная форма обеспечивает жёсткую и устойчивую конструкцию, предотвращает деформацию под нагрузкой
• Перфорация по всему контуру даёт свободу в выборе точек крепления
• Совместимость с большинством стандартных кабельных лотков 100 мм

Ограничения применения

• Не рекомендуется для использования в зонах с высокой солевой нагрузкой (например, побережья морей с постоянным воздействием морского воздуха)
• Не предназначены для прямого контакта с открытыми пламенем или источниками сверхвысоких температур (>+45 C длительно)
• Не следует применять в качестве несущего элемента для тяжёлых трубопроводов или механически нагруженных конструкций - только для кабельных лотков
• При монтаже на деревянные или пластиковые поверхности требуются дополнительные усиливающие элементы

Примеры использования

• Фиксация кабельных лотков в цехах пищевых производств с частой мойкой оборудования
• Монтаж проводки в химических лабораториях с агрессивными парами
• Укладка силовых и сигнальных кабелей в подземных технологических этажах зданий
• Прокладка кабелей в офисных комплексах с высокой плотностью коммуникаций

Практические советы

• При выборе крепёжа учтите: для лотка нужны болты М6, для кронштейна - М8. Не используйте более крупные болты - они могут повредить перфорацию.
• Проверьте посадочный диаметр лотка перед покупкой - он должен точно соответствовать 100 мм.
• При монтаже на вертикальные поверхности рекомендуется устанавливать кронштейны с шагом не более 1,5 м для равномерной нагрузки.
• Для защиты от механических повреждений в местах входа/выхода кабелей используйте переходники и муфты OBO Bettermann.
• Артикул dbl 50 100 ft - это часть серийного ряда OBO Bettermann, поэтому легко найти аналогичные комплектующие (углы, тройники, заглушки) для расширения системы.
