Опора лотка

Элементы крепления для организации кабельных трасс - обеспечивают фиксацию лотков к стенам, потолкам, профилям и другим поверхностям. Применяются в электромонтаже жилых, промышленных и технических зданий.

Как выбрать

Основные параметры, влияющие на совместимость и долговечность опоры:

• Тип крепления: настенные, потолочные, напольные, подвесные - зависят от направления нагрузки и места монтажа. Подвесные скобы подходят для шпилек, настенные - для фиксации к плоскости.
• Ширина лотка: должна соответствовать размеру лотка. Несоответствие приведёт к люфтам или невозможности установки.
• Материал и покрытие: оцинкованная сталь - стандарт для внутренних помещений; нержавеющая сталь - для агрессивных сред, повышенной влажности или внешней инсталляции.
• Несущая способность: зависит от толщины металла и конструкции. Перегрузка вызывает деформацию, особенно при длинных участках трассы.
• Тип изделия: простые скобы, консоли с опорой, кронштейны - различаются по функционалу и уровню жёсткости.

Выбор по характеристикам

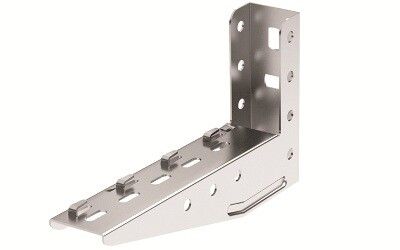

Консоль с опорой для проволочного лотка

Предназначены для полноценного крепления лотков к стене или профилю. Отличаются значительной несущей способностью благодаря массивной конструкции и углу 90 град. . Ширина основания строго соответствует ширине лотка. Подходят для трасс с большой плотностью кабелей. Разброс цен связан с материалом (оцинкованная / нержавеющая сталь), толщиной металла и несущей способностью. Например, модели из нержавеющей стали ([1] [1]) рассчитаны на длительную эксплуатацию в условиях коррозии, но дороже.

Товары: [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [1] [12]

Опоры и кронштейны для консолей

Используются как часть модульной системы - служат точкой крепления для самих консолей. Чаще всего применяются в составе систем лотков «КМ-профиль». Требуют дополнительных крепёжных элементов (например, болтов). Подходят для средних нагрузок, когда важна скорость монтажа без сварки. Размеры (100-600 мм) указывают диапазон совместимых лотков. Более длинные опоры ([13]) рассчитаны на большие пролёты, поэтому имеют увеличенную длину и массу.

Товары: [14] [13] [15]

Скобы и подвесы для лотков

Простейшие элементы крепления, устанавливаются сверху или снизу лотка и фиксируются на шпильке. Подходят для лёгких трасс с минимальным количеством кабелей. Лимитирующий фактор - невысокая несущая способность (до 60-100 кг в зависимости от модели). Наиболее экономичны, но не годятся для ответственных участков. Горячее цинкование ([16] [17]) обеспечивает лучшую коррозионную стойкость по сравнению с обычным оцинкованием.

Товары: [16] [17] [18] [19] [20]

Настенные и напольные кронштейны трапециевидной формы

Применяются для монтажа лотков вдоль стен или на полу. Отличаются усиленной конструкцией и возможностью работы в условиях сейсмической активности (до 9 баллов). Соответствуют ГОСТ 52868-2007, имеют перфорацию под различные типы крепежа. Покрытие - горячее цинкование (толщина 60-85 мкм), что гарантирует срок службы не менее 30 лет даже во влажных и слабоагрессивных средах. Подходят для промышленных объектов и внешнего монтажа.

Товары: [21] [22] [23]

Выбор по бюджету

Бюджетные решения

Подходят для временного монтажа, домашних сетей или участков с минимальной механической нагрузкой. Как правило, это скобы и лёгкие консоли из стали с тонким оцинкованным слоем (10-20 мкм). Что теряете: сниженный запас прочности, меньший срок службы в условиях влажности, ограниченная ремонтопригодность. Компромисс оправдан там, где доступ к трассе свободный, а замена несложна.

Товары: [9] [10] [18] [19] [14] [24]

Средний сегмент

Наибольшая представленность - комбинируют достаточную прочность, адекватную коррозионную защиту (горячее цинкование, 60+ мкм) и соответствие нормативам (ГОСТ). Подходят для большинства условий: офисы, торговые центры, административные здания. Получаете: хорошую несущую способность, возможность монтажа без сварки, совместимость с популярными системами лотков. Это оптимальный выбор при необходимости соблюдения баланса цена/надёжность.

Товары: [2] [3] [4] [5] [8] [21] [20] [16] [17]

Высокий ценовой сегмент

Представлен изделиями из нержавеющей стали (AISI304) и крупногабаритными кронштейнами с усиленным покрытием. Что получаете: максимальная стойкость к коррозии, в том числе в химически агрессивных и прибрежных зонах; увеличенный срок службы (в 1,5-3 раза дольше оцинкованных); сохранение целостности при частых вибрациях или тепловых колебаниях. Такие решения необходимы на производствах, в энергетике, водоканалах и других объектах с жёсткими требованиями к безопасности и долговечности.

Товары: [15] [1] [12] [22] [23]

Выводы

Если задача - организовать временную или лёгкую трассу в сухом помещении, достаточно использовать скобы ([18] [19]) или лёгкие консоли ([9] [10]). Для постоянного монтажа в офисах, ЖКХ или торговле выбирайте изделия со средним сегментом - они сочетают надёжность и стоимость ([2] [3] [21]). В условиях повышенной влажности, агрессивной среды или при необходимости длительной эксплуатации без обслуживания - обращайте внимание на нержавеющую сталь ([15] [1] [12]). Для открытых территорий и промышленных объектов критично наличие горячего цинкования - такие решения прослужат не менее 30 лет ([22] [23]).
