Кронштейн для проволочных лотков 410мм оцинкованный (MWAG 12 41 FS) | 6424624 OBO Bettermann

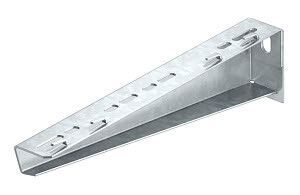

Кронштейн для проволочных лотков 410 мм оцинкованный от OBO BETTERMANN (артикул 6424624) предназначен для надежного крепления проволочных лотков шириной до 400 мм на стене или опорной поверхности. Прочная оцинкованная конструкция обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Кронштейн для проволочных лотков 410 мм оцинкованный используется для фиксации проволочных лотков в системах кабельных трасс. Подходит для прокладки слаботочных и силовых кабелей в помещениях с умеренной влажностью - офисах, производственных цехах, телекоммуникационных шкафах, распределительных пунктах. Конструкция рассчитана на малые нагрузки, поэтому идеально для легких кабельных систем, где не требуется высокая механическая прочность.

Технические характеристики

• Ширина лотка: 400 мм - соответствует стандартным размерам проволочных лотков этой категории;
• Несущая способность: 1,2 кН - позволяет выдерживать равномерную нагрузку до 120 кг на один кронштейн;
• Угол изгиба: 90° - обеспечивает перпендикулярное крепление лотка к стене или вертикальной опоре;
• Материал: сталь - гарантирует жесткость и устойчивость к деформациям;
• Защитное покрытие: оцинкованное - защищает от коррозии, продлевает срок службы в условиях повышенной влажности;
• Тип кронштейна: настенный и опорный - можно монтировать как на горизонтальные, так и на вертикальные поверхности;
• Модель: MWAG 12 41 FS - внутренний код производителя, совпадает с серийными требованиями системы KTS.

Совместимость и монтаж

Кронштейн для проволочных лотков 410 мм оцинкованный совместим со всеми проволочными лотками OBO BETTERMANN серии KTS, имеющими ширину до 400 мм. Монтаж осуществляется без болтов - лоток просто заводится в зацепы кронштейна и фиксируется самоторможением. Для установки на стену используются анкерные элементы или дюбели (не входят в комплект). Установка возможна на бетон, кирпич и другие плотные основания. Не рекомендуется использовать на гипсокартоне или других хрупких поверхностях без дополнительной усиленной подложки.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для кабельных систем. Произведено в рамках стандартизированной системы KTS от OBO BETTERMANN, обеспечивающей совместимость всех компонентов. Нагрузочные испытания проведены в соответствии с EN 61537.

Преимущества

• Быстрый монтаж без инструментов - лоток легко вставляется и фиксируется;
• Высокая коррозионная стойкость благодаря оцинкованию - подходит для помещений с колебаниями влажности;
• Универсальный угол 90° - позволяет собирать как горизонтальные, так и вертикальные участки трасс;
• Совместимость с серией KTS - возможность комбинирования с другими элементами системы без адаптеров;
• Легкий вес - снижает нагрузку на крепежные точки и упрощает транспортировку.

Ограничения применения

• Не предназначена для массивных металлических лотков или кабельных каналов с большой массой - максимальная нагрузка ограничена 1,2 кН;
• Не подходит для открытых площадок или улиц - отсутствует степень защиты IP, материал не рассчитан на постоянное воздействие осадков;
• Не применяется в зонах с вибрацией выше допустимого уровня - риск самоотсоединения лотка;
• Не рекомендован для использования в пищевой, фармацевтической или медицинской промышленности без дополнительной герметизации - оцинкованное покрытие не является пищевым.

Примеры использования

• Фиксация проволочных лотков в серверных помещениях для прокладки сетевых кабелей;
• Подвеска лотков в административных корпусах для управления кабелями видеонаблюдения и телефонии;
• Обустройство кабельных трасс на производстве - например, для питания датчиков и контроллеров на конвейерах;
• Разводка слаботочных систем в учебных классах и лабораториях.

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка не превышает 400 мм - иначе он не войдет в захваты кронштейна;
• При установке на стену используйте анкеры подходящего типа и глубины - минимальная глубина заделки 40 мм для бетона;
• Не перегружайте кронштейн - суммарная масса кабелей и самого лотка должна быть ниже 120 кг на одну точку крепления;
• При необходимости удлинить трассу - используйте другие элементы серии KTS (например, переходники или углы);
• Проверяйте целостность оцинкованного покрытия после транспортировки - повреждения могут стать источником коррозии.
