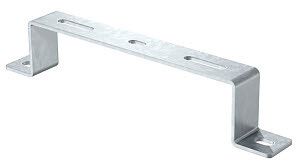

Кронштейн напольный/настенный 300мм (DBL 50 300 FT) | 6015603 OBO Bettermann

Кронштейн напольный/настенный 300 мм оцинкованный OBO BETTERMANN (артикул DBL 50 300 FT) предназначен для надёжного крепления кабельных лотков шириной 300 мм на стенах, потолках или полу. Он сочетает прочность оцинкованной стали с долговечностью покрытия, что делает его подходящим для агрессивных сред и промышленных объектов.

Назначение и область применения

Кронштейн напольный/настенный 300 мм оцинкованный используется для монтажа кабельных лотков в системах распределения силовых и слаботочных сетей. Подходит для установки в производственных зонах, химических цехах, на объектах с повышенной влажностью и в прибрежных районах с умеренной солевой нагрузкой. Применяется там, где требуется высокая механическая устойчивость и длительный срок службы — например, на заводах, в энергообъектах, транспортных терминалах и логистических комплексах.

Технические характеристики

• Тип изделия: скоба
• Ширина лотка: 300 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (толщина 60–85 мкм по ГОСТ Р 9.307-89)
• Исполнение: настенно-потолочный, трапециевидный
• Тип крепления лотка: винтовой (перфорация под болты до М6)
• Тип крепления кронштейна: перфорация под крепёж до М8
• Климатическое исполнение: УХЛ-1 (рабочий температурный диапазон от –70 °C до +45 °C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: E45–E90 (зависит от типа кабеля в лотке, согласно ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при правильной эксплуатации

Совместимость и монтаж

Кронштейн напольный/настенный 300 мм оцинкованный совместим с кабельными лотками шириной 300 мм, соответствующими ГОСТ 52868-2007. Крепление лотка осуществляется через предварительно выполненные отверстия с помощью болтов M6. Для фиксации самого кронштейна к стене, потолку или полу используются крепёжные элементы до M8. Монтаж возможен на бетон, кирпич, металлические конструкции. Рекомендуется использовать анкеры или дюбели, соответствующие типу основания. Нагрузка на один кронштейн должна рассчитываться исходя из веса заполненного лотка и динамических воздействий.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ 52868-2007 (системы кабельных трасс)
• Цинкование по ГОСТ Р 9.307-89 — обеспечивает антикоррозийную защиту
• Сейсмостойкость подтверждена по ГОСТ Р 17516.1-90 (класс 9 баллов)
• Огнестойкость соответствует требованиям ГОСТ Р 53316-2009 (время выдерживания пламени E45–E90)
• Климатическая классификация УХЛ-1 позволяет применять изделие в условиях экстремальных температур

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию — защита сохраняется даже при повреждении поверхности
• Усиленная трапециевидная форма увеличивает жёсткость и снижает прогиб при нагрузке
• Перфорация с точным шагом упрощает сборку и стандартизирует монтаж
• Работоспособность в широком температурном диапазоне — от –70 °C до +45 °C
• Подходит для сейсмоактивных регионов и объектов с особыми требованиями к безопасности

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой — риск локальной коррозии
• Не предназначен для наружной установки под открытым небом без защиты от прямых осадков и УФ-излучения
• Огнестойкость зависит от типа кабеля внутри лотка; при использовании несертифицированных проводов требование E45–E90 может не выполняться
• Не следует использовать с лотками других производителей, если их геометрия и перфорация не соответствуют ГОСТ 52868-2007

Примеры использования

• Крепление лотков с силовыми кабелями в цехах металлургического производства
• Монтаж кабельных трасс в химических лабораториях с агрессивной средой
• Установка в подземных парковках и тоннелях с высокой влажностью
• Прокладка слаботочных сетей в медицинских учреждениях с требованиями к пожарной безопасности
• Обустройство кабельных путей в портовых терминалах с умеренным влиянием солёного воздуха

Практические советы

• При монтаже проверьте соответствие ширины лотка 300 мм — кронштейн DBL 50 300 FT не подходит для лотков другого размера
• Используйте только болты M6 для крепления лотка и M8 для крепления кронштейна — не допускайте переусиления или недотяга
• При установке на вертикальные поверхности соблюдайте интервал между кронштейнами не более 1,5 метра для равномерного распределения нагрузки
• Проверяйте целостность цинкового покрытия перед монтажом — при наличии глубоких царапин или сколов рекомендуется обработать участок специальным составом на основе цинка
• Для сейсмоопасных зон обязательно закрепите кронштейн с учётом направления возможных колебаний — используйте двойные крепления при необходимости
