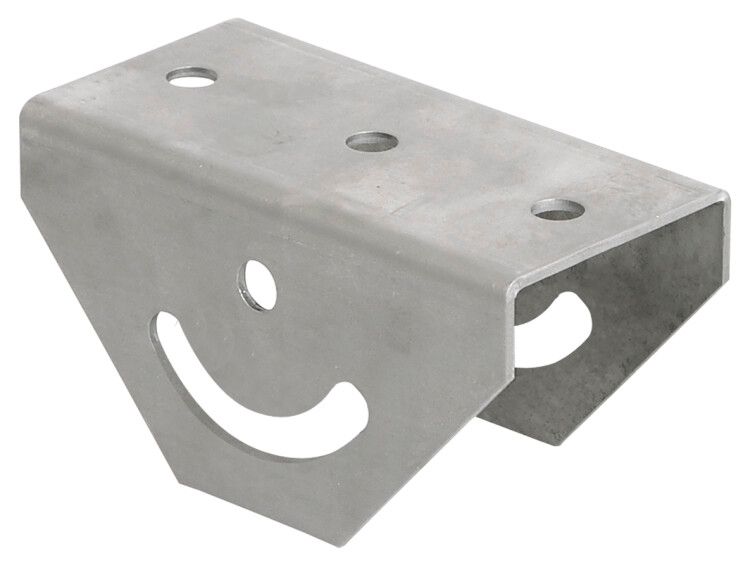

Кронштейн потолочный для профиля IEK CLP1Q-050

Кронштейн потолочный для профиля IEK (ИЭК) артикул clp1q-050 предназначен для надёжного крепления кабельных лотков лестничного типа к потолку. Изготовлен из оцинкованной стали с толщиной 2,5 мм, обеспечивает долгий срок службы - до 20 лет - и устойчивость к широкому диапазону температур.

Назначение и область применения

Кронштейн потолочный для профиля используется для монтажа металлических кабельных лотков лестничного типа на потолочные конструкции. Применяется в системах распределения силовых и слаботочных кабелей в промышленных помещениях, цехах, административных зданиях, энергообъектах и других объектах, где требуется организованная прокладка кабелей по вертикальным поверхностям.

Технические характеристики

• Тип изделия: кронштейн потолочный
• Ширина кабельного канала: 300 мм - совместим с лотками соответствующего габарита
• Материал: сталь оцинкованная с покрытием цинк - защищает от коррозии
• Толщина материала: 2,5 мм - обеспечивает жёсткость и нагрузочную способность
• Тип соединения: винтовое - позволяет фиксировать кронштейн и лоток болтами
• Фиксация лотка: винтовая - надёжное закрепление без проскальзывания
• Диапазон рабочих температур: от -60 до +60 C - подходит для холодных и жарких помещений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям государственного стандарта
• Модель/исполнение: настенно-потолочная скоба трапециевидного профиля - оптимизирована под типовые лотки

Совместимость и монтаж

Кронштейн clp1q-050 совместим с кабельными лотками лестничного типа, имеющими ширину до 300 мм. Монтаж осуществляется через предварительно просверленные отверстия в потолке с использованием анкеров или химических крепёжных элементов. Кронштейн крепится к потолку винтами, а сам лоток фиксируется сверху - также винтовым способом. Учитывайте посадочный диаметр и шаг отверстий, чтобы выбрать подходящие крепёжные детали.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к крепёжным элементам для кабельных систем. Оцинкованное покрытие снижает риск электрохимической коррозии, что повышает безопасность при длительной эксплуатации в условиях повышенной влажности или агрессивной среды.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 2,5 мм
• Устойчивость к экстремальным температурам - можно использовать в неотапливаемых помещениях и на улице
• Закрытый винтовой механизм крепления исключает случайное ослабление
• Совместимость с сертифицированными лотками - гарантирует целостность системы
• Долгий срок службы - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для крепления лотков шириной более 300 мм - возможен прогиб или деформация
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованная сталь может подвергнуться химической коррозии
• Требуется точный подбор крепёжа (анкеров, шпилек) под тип основания (бетон, металл, дерево)
• Не является самостоятельным несущим элементом - должен использоваться в составе полноценной системы кабельных лотков

Примеры использования

• Промышленные цеха: крепление лотков с силовыми кабелями к потолкам станционных зон
• Логистические комплексы: организация трассы для сигнализации и управления на высоких потолках
• Энергетика: монтаж кабельных путей в подстанциях и распределительных пунктах
• Жилищно-коммунальные объекты: прокладка кабелей в технических этажах и чердачных помещениях

Практические советы

• Перед установкой проверьте, что ширина вашего лотка не превышает 300 мм - иначе кронштейн не сможет обеспечить равномерную нагрузку
• Используйте антикоррозийные герметики на местах контакта с бетоном или металлом, особенно во влажных помещениях
• При монтаже на старые потолки убедитесь, что основание выдерживает вес заполненного лотка - учтите массу кабелей и самого кронштейна
• Для удобства сборки используйте одинаковый тип крепёжных элементов по всей трассе - это ускоряет работу и снижает риск ошибок
• Кронштейн clp1q-050 от IEK (ИЭК) - часть серии CLP; он совместим с другими элементами этой серии, что упрощает масштабирование системы
