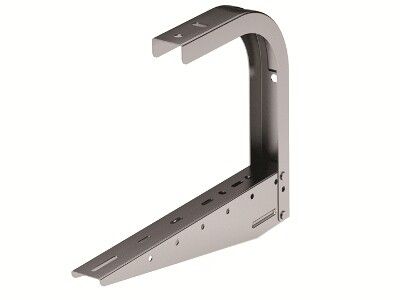

Консоль потолочная BBA с осн.300 | BBA2030 DKC ДКС

Скоба CS для подвеса лотка с основанием 300 мм - надёжный элемент крепления для лотковых систем, обеспечивающий устойчивую фиксацию при средних нагрузках. Продукт от DKC (ДКС) с артикулом bba2030 совместим с лотками шириной до 300 мм и предназначен для монтажа в помещениях с умеренным климатом.

Назначение и область применения

Скоба CS для подвеса лотка с основанием 300 мм используется для подвесного крепления металлических кабельных лотков к потолку или вертикальной поверхности. Подходит для прокладки слаботочных и силовых трасс в офисах, производственных зонах, телекоммуникационных шкафах и на объектах с невысокими механическими нагрузками. Универсальная конструкция позволяет использовать её с лотками других производителей, если их габариты соответствуют указанным параметрам.

Технические характеристики

• Ширина лотка: 300 мм
• Максимальная высота лотка: 340 мм
• Несущая способность: 1030 кН
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная с горячим цинкованием
• Тип крепления: винтовой
• Тип кронштейна: S-образный
• Климатическое исполнение: УХЛ2 (для помещений с умеренно-холодным климатом)
• Защитное покрытие: непрерывное холодное цинкование - обеспечивает равномерную антикоррозийную защиту

Совместимость и монтаж

Скоба CS для подвеса лотка с основанием 300 мм совместима со всеми лотками шириной до 300 мм и высотой до 340 мм. Крепление осуществляется через предварительно просверленные отверстия с использованием болтов или шпилек. Для установки требуется доступ к несущей конструкции - бетонному перекрытию, стальной ферме или деревянной обрешётке. Монтаж выполняется с помощью стандартного инструмента: гаечных ключей, дрели и свёрла по бетону/металлу. Учитывайте, что толщина материала скобы - 1,5 мм, поэтому она не рассчитана на жесткое механическое воздействие или частые демонтажи.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях умеренного климата (УХЛ2). Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в соответствии с ГОСТ 14918. Несущая способность 1030 кН гарантирует безопасную работу при распределённых нагрузках, однако не заменяет расчёт системы в целом - необходимо учитывать суммарную массу лотка, кабелей и возможные динамические воздействия.

Преимущества

• Горячее цинкование увеличивает срок службы даже в условиях повышенной влажности
• S-образная форма обеспечивает свободное перемещение лотка при температурных деформациях
• Винтовое крепление позволяет легко регулировать положение и проводить обслуживание
• Универсальное применение - подходит для большинства типов лотков, включая продукцию других брендов

Ограничения применения

• Не рекомендуется для использования в агрессивных средах (промышленные химические производства, морской климат)
• Не подходит для лотков выше 340 мм - риск перегрузки и деформации
• Недостаточно прочна для монтажа на несущих конструкциях с высокой вибрацией (например, рядом с компрессорами или насосами)
• Толщина материала 1,5 мм исключает использование в качестве опоры для массивных лотков с большим заполнением кабелями

Примеры использования

• Подвес лотка 300×100 мм в серверной комнате
• Фиксация кабельного канала в административном здании
• Монтаж трассы для сигнализации в учебном корпусе
• Установка на потолке в цехе с контролируемой влажностью

Практические советы

• Перед монтажом проверьте внутренний проём скобы - он должен свободно принимать боковые стенки лотка без зазора более 5 мм
• При использовании шпилек выбирайте длину с учётом толщины потолка, гайки и шайбы - минимум 10–15 мм запаса
• Не затягивайте крепёж слишком сильно - это может повредить оцинкованное покрытие и вызвать коррозию
• Для длинных участков трассы используйте шаг между скобами не более 1,5 метра - особенно при заполнении лотка кабелями
• Артикул bba2030 из серии B5 Combitech от DKC (ДКС) - часть стандартизированной системы; сочетается с другими элементами этой же серии для унифицированного монтажа
