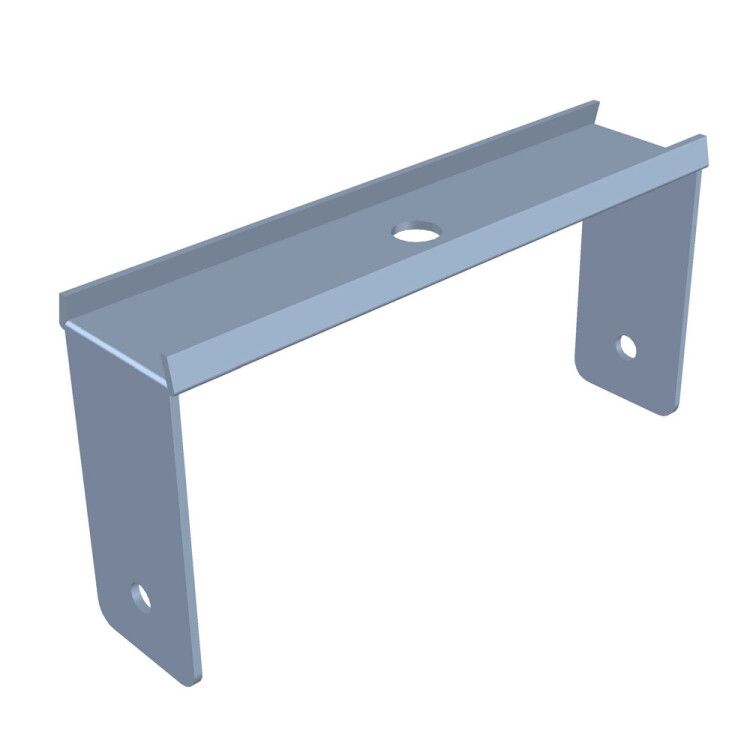

Скоба для подвеса на шпильке 300мм| SPS300 | КМ-профиль LO4684

Скоба для подвеса на шпильке 300 миллиметров КМ-профиль - это надёжный элемент крепления для подвеса кабельных трасс на одной шпильке, совместимый со всеми типами металлических лотков серии КМ-система. Выполненная из оцинкованной стали, скоба обеспечивает долговечную фиксацию в помещениях с умеренным климатом.

Назначение и область применения

Скоба для подвеса на шпильке 300 миллиметров КМ-профиль используется для создания вертикальных участков кабельной трассы. Она крепится к потолку или перекрытию через одну шпильку, а затем служит опорой для лотков шириной до 300 мм. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий - например, в офисах, производственных цехах, серверных и телекоммуникационных помещениях.

Технические характеристики

• Ширина канала: 300 мм - соответствует максимальной ширине лотка, который можно закрепить;
• Максимальная высота канала: 100 мм - допустимая высота профиля лотка для плотного захвата;
• Толщина материала: 1,5 мм - обеспечивает жёсткость и устойчивость к деформациям;
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость;
• Защитное покрытие: оцинковка - антикоррозийное покрытие, сохраняет целостность даже при механическом воздействии;
• Тип крепления: винтовой - фиксируется болтом или шпилькой через отверстие в основании;
• Тип исполнения: накладной зажим - захватывает боковые стенки лотка сверху, без необходимости просверливать его;
• Цвет: светло-серый - соответствует цветовой гамме лотков серии КМ-система;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитана на работу в помещениях с нормальным и умеренно холодным климатом, без повышенной влажности и агрессивных паров;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.

Совместимость и монтаж

Скоба для подвеса на шпильке 300 миллиметров КМ-профиль совместима со всеми типами металлических лотков серии КМ-система®, а также с аналогичными изделиями других производителей, имеющими ту же ширину и высоту профиля. Для установки требуется:

• Шпилька М8–М10 (диаметр зависит от нагрузки);
• Гайки и шайбы для фиксации шпильки к перекрытию;
• Не требует сверления лотка - зажим действует за счёт давления на боковые стенки;
• Регулировка положения лотка возможна после монтажа - достаточно ослабить гайку и сместить лоток по высоте.

Посадочный диаметр шпильки должен соответствовать внутреннему диаметру отверстия в основе скобы - проверьте перед заказом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет сертификат огнестойкости. Произведено из стали, не выделяющей токсичных веществ при нагреве. Соответствует нормам электромонтажа для внутренних сетей.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и технологии оцинковки Сендзимира;
• Отсутствие необходимости сверлить лоток - снижает риск повреждения корпуса и ускоряет монтаж;
• Подходит для всех популярных моделей лотков шириной до 300 мм;
• Устойчивость к коррозии в условиях сухих и слабоагрессивных сред;
• Простая регулировка высоты после установки - удобство при точном выравнивании трассы.

Ограничения применения

• Не рекомендуется использовать во влажных помещениях (бассейны, кухни с постоянным паром, подвалы с конденсатом);
• Запрещён монтаж вне помещений - оцинковка не рассчитана на длительное воздействие осадков и УФ;
• Не подходит для лотков шириной более 300 мм или высотой выше 100 мм - будет недостаточное сцепление;
• Не предназначен для подвеса массивных конструкций без дополнительных поддерживающих элементов - максимальная нагрузка ограничена конструкцией шпильки и её крепления к перекрытию.

Примеры использования

• Подвес лотков с силовыми кабелями в административном здании;
• Фиксация каналов для слаботочных систем (LAN, CCTV, телефония) в серверной комнате;
• Обустройство трассы на потолке производственного цеха с минимальным доступом к кабелям;
• Монтаж в многоэтажных жилых домах при замене старой проводки.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка (не больше 300 мм) и высоты профиля (до 100 мм) - иначе скоба не сможет надёжно зафиксироваться;
• Используйте шпильку с запасом по нагрузке - особенно при длинных участках трассы или большом количестве кабелей;
• При сборке нескольких уровней лотков используйте одинаковый шаг подвесов - это исключит прогиб и перекос;
• Скоба для подвеса на шпильке 300 миллиметров КМ-профиль не требует специального инструмента - достаточно гаечного ключа и уровня;
• Артикулы sps300 и lo4684 - это одна и та же деталь; при заказе уточняйте наличие по обоим номерам.
