Универсальная скоба 300 мм - LO1131 КМ-Профиль US300

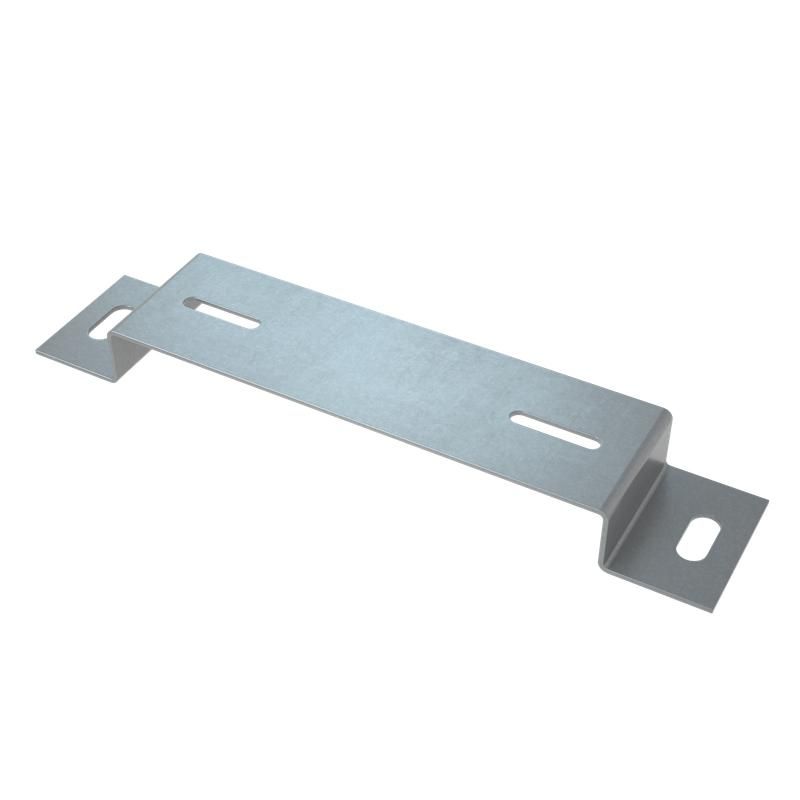

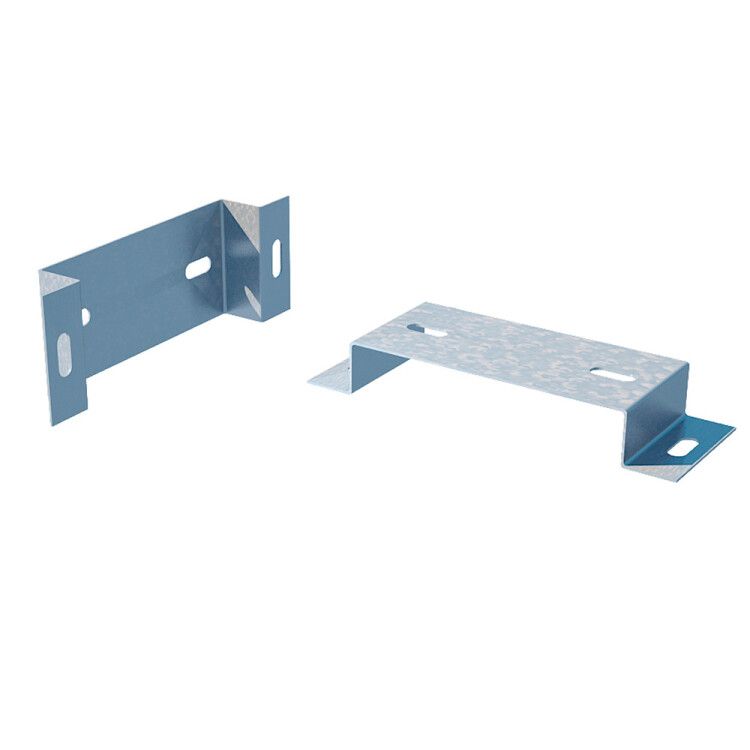

Скоба универсальная 300 мм КМ-профиль - это надёжный крепёжный элемент для монтажа металлических кабельных лотков типа КМ-профиль. Применяется для вертикального и напольного крепления, обеспечивает жёсткую фиксацию даже при нагрузках на тяжение. Артикулы lo1131 и us300 соответствуют одной модели, подходящей для систем, собранных по технологии СИСТЕМА КМ®.

Назначение и область применения

Скоба универсальная 300 мм КМ-профиль предназначена для крепления кабельных лотков шириной до 300 мм к стенам, потолкам или другим несущим конструкциям. Используется при устройстве подвесных систем, вертикальных трасс и напольных маршрутов. Подходит для внутренней прокладки кабелей в помещениях с умеренным климатом - офисах, производственных цехах, распределительных пунктах, серверных и других объектах с контролируемой средой.

Технические характеристики

• Ширина канала: 300 мм - совместима с лотками этого же размера;
• Максимальная высота канала: 200 мм - допустимая глубина лотка для фиксации;
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость;
• Толщина материала: 2 мм - прочность против деформаций при нагрузке;
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком без пор;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40 C до +40 C, в условиях нормальной и пониженной влажности;
• Цвет: светло-серый - соответствует цветовой гамме лотков серии КМ-профиль;
• Тип крепления: винтовой - через отверстия под болты или саморезы;
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при нагреве;
• Совместимость с лотками: да - подходит ко всем типам металлических лотков серии КМ-профиль.

Совместимость и монтаж

Скоба универсальная 300 мм КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими ширину до 300 мм и высоту до 200 мм. Для монтажа используются стандартные крепёжные элементы: анкерные болты, дюбеля, саморезы по бетону или металлу. Монтаж выполняется на несущих поверхностях: бетон, кирпич, металл. Отступ от края лотка до точки крепления - рекомендуется не более 80–100 мм. Скобы можно комбинировать между собой для создания многоуровневых конструкций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Материал не выделяет токсичных веществ при нагреве, имеет сертифицированную огнестойкость. Соответствует требованиям безопасности при эксплуатации в электроустановках согласно ПУЭ. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм и качественной стали;
• Защита от коррозии за счёт метода Сендзимира - срок службы увеличен на 30–50% по сравнению с обычным цинкованием;
• Готовая совместимость с продукцией КМ-профиль - не требует адаптации или доработки;
• Универсальный дизайн - одна модель подходит для всех видов установки: подвесной, напольной, вертикальной;
• Не требует специального оборудования для монтажа - достаточно стандартных инструментов.

Ограничения применения

• Не предназначен для использования во внешних условиях без защиты от осадков - хотя оцинкование устойчиво, длительное воздействие воды снижает долговечность;
• Не рекомендуется применять в агрессивных химических средах (например, в химцехах с паром кислот или щелочей);
• Не подходит для лотков шириной свыше 300 мм или высотой выше 200 мм - возможна потеря устойчивости;
• Не следует использовать в качестве основного несущего элемента при больших сосредоточенных нагрузках - рассчитана на равномерное распределение веса лотка с кабелями.

Примеры использования

• Фиксация лотков вдоль стен в серверной комнате;
• Подвес лотков под потолком в административном здании;
• Монтаж вертикальной трассы в многоквартирном доме от этажа к этажу;
• Сборка двухуровневой системы кабельных путей на производственном участке;
• Закрепление лотков на металлоконструкциях в цехах с низкой влажностью.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 300 мм и высоты ≤200 мм - иначе скоба не будет плотно охватывать профиль;
• При использовании на бетоне применяйте анкерные болты M8–M10; на металле - саморезы с шестигранной головкой;
• Не перетягивайте крепёж - это может повредить оцинкованное покрытие и вызвать точечную коррозию;
• При сборке нескольких уровней используйте одинаковые скобы - так система будет выглядеть аккуратнее и работать стабильнее;
• Артикулы lo1131 и us300 - это один и тот же товар, просто разные обозначения в каталогах. Выбирайте по удобству заказа.
