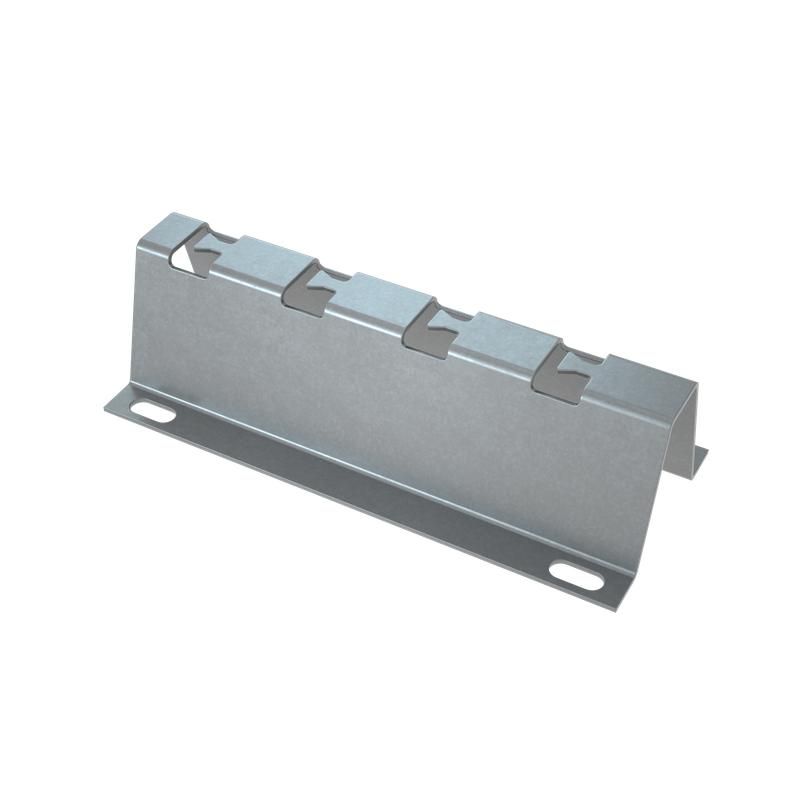

Универсальная скоба безвинтовая 300 мм | USBV300 КМ-профиль LO14809

Универсальная скоба безвинтовая 300 мм КМ-профиль - это надёжный элемент крепления для проволочных лотков, предназначенный для быстрой и прочной фиксации в подвесной системе. Благодаря безвинтовому зажимному механизму и оцинкованной стали, изделие обеспечивает долгий срок службы даже в условиях повышенной влажности. Артикулы lo14809 и usbv300 соответствуют одной модели, подходящей для внутренней прокладки кабельных трасс в офисах, цехах и производственных помещениях.

Назначение и область применения

Универсальная скоба безвинтовая 300 мм КМ-профиль применяется для крепления проволочных лотков к потолку, стене или другим несущим конструкциям. Подходит как для вертикального, так и для напольного монтажа. Идеально сочетается с лотками шириной до 300 мм и высотой до 100 мм. Применяется там, где требуется быстрый и безинструментальный монтаж - например, в автоматизированных линиях, серверных, распределительных щитах и на объектах с частой перестановкой оборудования.

Технические характеристики

• Тип крепления: безвинтовое, зажимное - позволяет фиксировать лоток одним движением без болтов и гаек
• Ширина канала: 300 мм - совместима с лотками этой ширины
• Максимальная высота канала: 100 мм - поддерживает лотки с бортами до этого значения
• Толщина материала: 1,5 мм - обеспечивает жёсткость и устойчивость к деформации
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии, сохраняет целостность при механических нагрузках
• Защитное покрытие: горячее цинкование - равномерный слой цинка, устойчивый к повреждениям при монтаже
• Цвет: светло-серый - не требует окраски, соответствует цветовой гамме других элементов системы КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с нормальной и повышенной влажностью
• Совместимость с проволочным лотком: да - проверена и рекомендована производителем

Совместимость и монтаж

Универсальная скоба безвинтовая 300 мм КМ-профиль совместима со всеми проволочными лотками той же ширины (до 300 мм) и высотой (до 100 мм). Для монтажа используются шпильки M8–M10, которые закрепляются в несущей конструкции. Скоба просто накидывается на шпильку и фиксируется зажимным механизмом - никаких инструментов не требуется. Лоток вставляется в скобу сверху и плотно фиксируется за счёт усилия зажима. Монтаж можно выполнять в одиночку - экономится время и снижаются трудозатраты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинковка по методу Сендзимира соответствует стандартам на антикоррозионную защиту металла. Нет открытых острых кромок - исключены травмы при работе. Электрическая изоляция не предусмотрена - не использовать в качестве изолирующего элемента.

Преимущества

• Быстрая установка - не нужны гайки, шайбы, отвертки
• Высокая прочность - толщина 1,5 мм и качественная оцинковка обеспечивают долгую службу
• Готов к использованию - не требует сборки, покраски или доработки
• Совместимость с сериями КМ-профиль - легко интегрируется в существующие системы
• Не требует обслуживания - не ржавеет, не теряет форму при постоянной нагрузке

Ограничения применения

• Не предназначен для наружной установки - не выдерживает длительного воздействия осадков, солнечного ультрафиолета и солевых аэрозолей
• Не использовать в агрессивных химических средах - пары кислот, щелочей, растворителей могут повредить цинковое покрытие
• Не рассчитана на динамические нагрузки выше 100 кг на точку крепления - не применять для тяжёлых кабельных трасс с частыми вибрациями
• Не заменяет опорные кронштейны - не подходит для горизонтального крепления лотков без подвеса

Примеры использования

• Фиксация проволочных лотков в серверных помещениях
• Прокладка силовых и сигнальных кабелей в производственных цехах
• Монтаж кабельных трасс в административных зданиях с подвесными потолками
• Обустройство электрощитовых комнат с компактной маршрутизацией
• Решения для временной прокладки на строительных площадках

Практические советы

• Перед монтажом проверьте, что высота лотка не превышает 100 мм - иначе он не войдёт в зажим
• Используйте шпильки с шагом не более 1,5 метра - для длинных участков увеличьте количество креплений
• При необходимости удлинения трассы - используйте другие элементы серии КМ-профиль (углы, переходники, муфты)
• Не затягивайте скобу слишком сильно - она сама фиксируется за счёт формы, лишнее давление может деформировать лоток
• При хранении берегите от попадания воды - хотя покрытие устойчиво, длительное намокание может вызвать белые пятна на цинке
