Кронштейн одиночный DBM, 41х21, осн.300 мм, горячеоцинкованный | BBP2130HDZ DKC ДКС

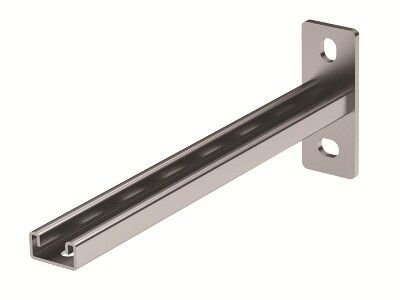

Кронштейн одиночный, 41х21, основание 300 мм, горячеоцинкованный от DKC (ДКС) - надёжный элемент для крепления лотковых систем на стены и потолки. Артикул bbp2130hdz из серии B5 Combitech предназначен для долговечного монтажа в агрессивных и влажных средах.

Назначение и область применения

Кронштейн одиночный, 41х21, основание 300 мм, горячеоцинкованный используется для фиксации кабельных лотков и других подвесных конструкций. Подходит для установки в помещениях с повышенной влажностью, на производстве, в энергообъектах, тоннелях и на открытых участках. Применяется в системах с лотками серий BPL, BPV, BPM, BPD - совместим со всеми профилями шириной до 300 мм.

Технические характеристики

• Тип: Настенный кронштейн
• Материал: Сталь с горячим цинкованием
• Толщина металла: 2,5 мм
• Необходимая ширина лотка: 300 мм
• Угол установки: 90° (перпендикулярное крепление к поверхности)
• Несущая способность: 2,6 кН (эквивалентно около 260 кг равномерно распределённой нагрузки)
• Огнестойкость: Да - выдерживает воздействие открытого пламени в рамках требований к электроустановкам
• Цвет: Серый

Совместимость и монтаж

Кронштейн одиночный, 41х21, основание 300 мм, горячеоцинкованный совместим с профилями следующих типов: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Устанавливается в одиночные и двойные подвесы системы B5 Combitech. Для монтажа используются болты M8 или аналогичные крепёжные элементы, соответствующие толщине стены или потолка. Расстояние между точками крепления кронштейна к поверхности - не менее 150 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в соответствии с ГОСТ Р 50571 и нормами по огнестойкости. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 12944, что допускает применение в промышленных зонах с химически активными средами.

Преимущества

• Высокая прочность за счёт толщины стали 2,5 мм и оптимальной формы
• Горячее цинкование предотвращает коррозию даже при постоянном контакте с влагой
• Огнестойкость позволяет использовать в системах, где важна пожарная безопасность
• Серый цвет не требует дополнительной окраски и легко сочетается с другими компонентами системы B5 Combitech
• Подтверждённая несущая способность снижает риск аварий при перегрузке

Ограничения применения

• Не предназначено для вертикального подвешивания тяжёлых объектов вне лотковых систем
• Не рекомендуется к использованию в средах с постоянным воздействием кислотных паров (например, электролизные цеха) - требуется дополнительная защита
• Запрещено применять с лотками шириной более 300 мм - возможен перекос и потеря устойчивости
• Не следует использовать в качестве самостоятельного несущего элемента без жёсткого крепления к бетону, кирпичу или металлической конструкции

Примеры использования

• Фиксация силовых лотков на стенах в цехах пищевой промышленности
• Монтаж кабельных трасс в подземных тоннелях метрополитена
• Установка наружных кабельных маршрутов на промышленных площадках с высокой влажностью
• Крепление лотков в подвальных помещениях тепловых пунктов

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене были точно выверены под шаг крепления кронштейна - отклонение более 5 мм вызывает перекос всей трассы
• Для максимальной долговечности используйте анкеры с антикоррозийным покрытием (например, из нержавеющей стали)
• При установке вблизи водоёмов или в местах с частыми осадками - дополнительно герметизируйте места входа крепёжа
• Кронштейн одиночный, 41х21, основание 300 мм, горячеоцинкованный можно комбинировать с двойными подвесами для увеличения жёсткости - особенно важно при длинных участках трассы
• Артикул bbp2130hdz - единственный в серии B5 Combitech с таким сочетанием ширины и толщины; не заменяйте его на другие модели без расчёта нагрузки
