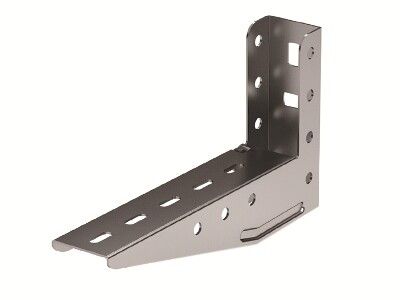

Консоль с опорой облегченная ML осн.300 сталь DKC BBL4030 ДКС

Консоль с опорой облегченная ML осн. 300 мм сталь от DKC (ДКС) - это надежный настенный кронштейн для фиксации кабельных лотков шириной до 300 мм. Артикул bbl4030 из серии B5 Combitech предназначен для прямого монтажа на стены и совместим с профилями BPM-29 и BPL-29, обеспечивая устойчивую поддержку при минимальном весе конструкции.

Назначение и область применения

Консоль с опорой облегченная ML осн. 300 мм сталь используется для крепления кабельных лотков в системах распределения силовых и слаботочных сетей. Подходит для установки в помещениях с нормальной и повышенной влажностью, на объектах промышленного, коммерческого и жилого назначения. Применяется в цехах, серверных, распределительных пунктах, транспортных терминалах и других местах, где требуется компактная и прочная система подвеса кабельных трасс.

Технические характеристики

• Тип изделия: Настенный кронштейн с углом 90 градусов
• Ширина лотка: 300 мм - соответствует стандартным размерам лотков серии B5 Combitech
• Материал: Сталь с толщиной 1,5 мм - обеспечивает достаточную жесткость при сохранении легкости
• Несущая способность: 96 кг - позволяет безопасно удерживать заполненные лотки с кабелями
• Покрытие: Цинк - защищает от коррозии, продлевает срок службы
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40C до +40C и в условиях повышенной влажности
• Огнестойкость: Да - материал не распространяет горение, соответствует требованиям пожарной безопасности
• Цвет: Серый - сочетается с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль с опорой облегченная ML осн. 300 мм сталь совместима с профилями BPM-29 и BPL-29, а также с наклонными подвесами BSV-29. Крепится к стене с помощью винтового соединения - требует предварительного сверления отверстий. Для монтажа используются стандартные метизы M8–M10 (не входят в комплект). Рекомендуется использовать анкерные болты при креплении на бетон или кирпич. Максимальная нагрузка - 96 кг - должна распределяться равномерно между двумя точками крепления.

Безопасность и стандарты

Консоль с опорой облегченная ML осн. 300 мм сталь изготовлена в соответствии с требованиями ГОСТ Р 50571 и EN 61537. Огнестойкий материал снижает риск возгорания при перегреве кабелей. Цинковое покрытие соответствует классу защиты Zn5/5 (по ISO 1461), что гарантирует долговечность даже в агрессивных средах.

Преимущества

• Облегченная конструкция - снижает нагрузку на стену и ускоряет монтаж
• Высокая несущая способность - подходит для плотно заполненных лотков
• Готовая совместимость с сериями BPM/BPL/BSV - исключает необходимость адаптеров
• Цинковое покрытие - не требует дополнительной антикоррозийной обработки
• Огнестойкость - повышает уровень безопасности в закрытых помещениях

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от атмосферных воздействий
• Не рекомендуется применять в средах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Запрещено использовать с лотками шириной более 300 мм - возможна деформация и потеря несущей способности
• Не подходит для крепления на гипсокартон без усиления фальшстены

Примеры использования

• Фиксация лотков вдоль стен в серверной комнате с множеством кабелей питания и связи
• Подвес кабельных трасс в цехе на заводе с высокими требованиями к пожаробезопасности
• Монтаж в распределительных шкафах с использованием профилей BPM-29 для вертикальной маршрутизации
• Установка в подвальных помещениях с повышенной влажностью благодаря цинковому покрытию

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 300 мм - использование большего размера нарушит расчетную нагрузку
• При креплении на бетон используйте анкеры с глубиной заделки не менее 50 мм
• Для длинных участков трассы устанавливайте консоли с шагом не более 1,2 м - это сохранит плоскостность и предотвратит провисание
• Консоль с опорой облегченная ML осн. 300 мм сталь от DKC легко интегрируется в существующие системы B5 Combitech - все элементы имеют стандартизованные отверстия
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений обработайте зону антикоррозийным составом
