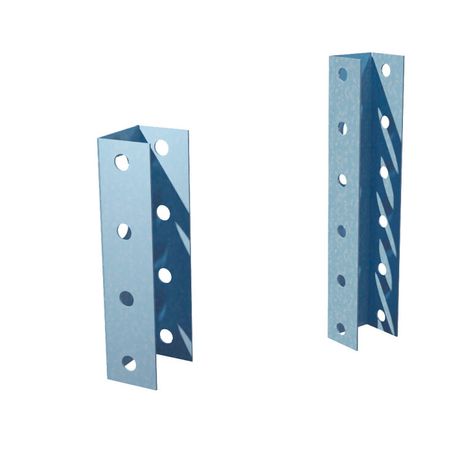

Опора для консолей КМ-профиль 180 мм, 400-500 мм Система КМ LO0918

Опора для консолей 400–600 мм, длина 180 мм, U-профиль, сталь, серый, перфорация с 3-х сторон, КМ-профиль - элемент системы крепления для монтажа консолей на металлические лотки ТМ СИСТЕМА КМ®, обеспечивающий жёсткую фиксацию без сварки. Артикулы lo0918 и okb соответствуют одной модели, предназначенной для внутреннего использования в сухих и умеренно агрессивных условиях.

Назначение и область применения

Опора для консолей 400–600 мм, длина 180 мм, U-профиль, сталь, серый, перфорация с 3-х сторон, КМ-профиль используется для установки горизонтальных консолей на вертикальные стойки или боковые стенки металлических лотков серии СИСТЕМА КМ®. Применяется там, где требуется быстрый и надёжный монтаж без сварки - например, в распределительных щитах, на производственных линиях, в серверных помещениях и автоматизированных системах управления.

Технические характеристики

• Тип изделия: опора для консолей
• Форма профиля: U-образный, с открытой верхней частью для зацепления консолей
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Покрытие: цинкование по методу Сендзимира - равномерное, плотное, с высокой адгезией
• Перфорация: отверстия по трём сторонам - для крепления к стойкам, стенкам лотков и другим элементам системы
• Длина: 180 мм
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с контролируемой влажностью
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии тепла

Совместимость и монтаж

Опора для консолей 400–600 мм, длина 180 мм, U-профиль, сталь, серый, перфорация с 3-х сторон, КМ-профиль совместима исключительно с консолями и лотками серии СИСТЕМА КМ®. Для соединения с консолью применяются болт BT8-50 и гайка с насечками GS8 - комплект не входит в состав, приобретается отдельно. Перфорация позволяет закрепить опору на вертикальной стойке, боковой стенке лотка или на раме с помощью самонарезающих или обычных болтов. Монтаж выполняется вручную: достаточно просверлить отверстия в нужном месте, вставить болт и затянуть гайку. Сварка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость обеспечивается за счёт стального основания и термостойкого цинкового покрытия. Цинкование по методу Сендзимира повышает коррозионную стойкость и продлевает срок службы в условиях повышенной влажности. Соответствие стандартам гарантирует безопасность при использовании в электроустановках и промышленных зонах.

Преимущества

• Не требует сварки - снижает время монтажа и риск деформации
• Трёхсторонняя перфорация - позволяет крепить опору в любом направлении, удобна для нестандартных решений
• Оцинкованное покрытие по методу Сендзимира - устойчиво к механическим повреждениям и коррозии
• Высокая точность геометрии - обеспечивает плотное прилегание консолей без люфта
• Совместимость с существующей системой КМ-профиль - легко масштабируется и модифицируется

Ограничения применения

Опора для консолей 400–600 мм, длина 180 мм, U-профиль, сталь, серый, перфорация с 3-х сторон, КМ-профиль не предназначена для наружного монтажа, особенно в условиях постоянной сырости, солевых осадков или химически активной среды. Не рекомендуется использовать в помещениях с уровнем влажности выше 90 % без принудительной вентиляции. Также не подходит для нагрузок, превышающих допустимые значения консолей - необходимо проверять совместимую грузоподъёмность консолей перед установкой.

Примеры использования

• Крепление консолей с PLC-устройствами внутри шкафа управления
• Подвеска кабельных каналов на стойках распределительных щитов
• Монтаж светильников или датчиков на боковых стенках лотков в цехах
• Размещение вспомогательных элементов (разъёмы, кнопки) на вертикальных поверхностях в автоматических линиях

Практические советы

• При выборе опоры учитывайте ширину консоли - она должна точно входить в U-профиль без зазоров (диапазон 400–600 мм)
• Для долговечности используйте только болты BT8-50 и гайки GS8 - другие крепежи могут повредить перфорацию
• Если монтируете в сыром помещении, дополнительно обработайте места крепления антикоррозийным спреем
• Проверьте, что толщина стенки лотка или стойки достаточна для надёжного захвата болтом - минимум 1,2 мм
• Опора для консолей 400–600 мм, длина 180 мм, U-профиль, сталь, серый, перфорация с 3-х сторон, КМ-профиль можно комбинировать с другими элементами серии - система modular, все детали взаимозаменяемы
