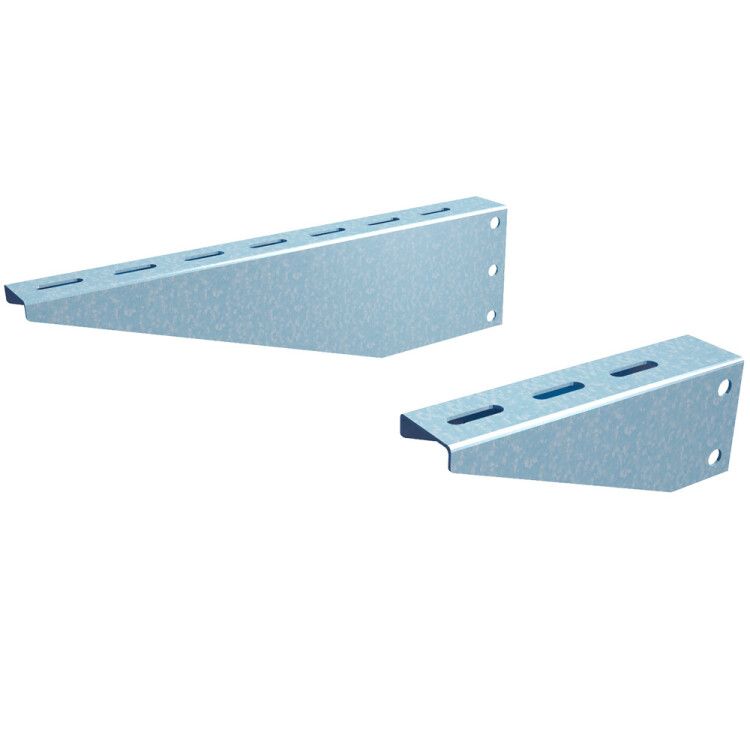

Консоль без опоры KBO200 осн.50-200 сталь КМ LO0820 КМ-Профиль

Консоль без опоры 200 мм сталь КМ-профиль - это элемент системы подвесов ТМ СИСТЕМА КМ®, предназначенный для крепления металлических лотков к стенам, потолкам или полу без сварки. Артикулы lo0820 и kbo200 обеспечивают надёжную фиксацию лотков шириной до 200 мм с нагрузкой до 180 кг.

Назначение и область применения

Консоль без опоры 200 мм сталь КМ-профиль используется для монтажа металлических кабельных лотков на вертикальные и горизонтальные несущие поверхности. Подходит для установки в помещениях с сухим или умеренно влажным воздухом, где нет агрессивных химических воздействий. Применяется в промышленных объектах, цехах, распределительных щитовых, серверных и телекоммуникационных помещениях.

Технические характеристики

• Несущая способность: 180 кг - обеспечивает безопасную фиксацию лотков с тяжёлыми кабелями или проводниками;
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость и долговечность;
• Толщина материала: 1,5 мм - гарантирует жёсткость и устойчивость к деформации;
• Ширина лотка: 50–200 мм - совместима со стандартными лотками этого диапазона;
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное цинковое покрытие без пор;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях температур от −40 C до +40 C;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единообразный внешний вид в системе КМ-профиль.

Совместимость и монтаж

Консоль без опоры 200 мм сталь КМ-профиль крепится напрямую к бетону, кирпичу, металлоконструкциям или деревянным основаниям с помощью анкеров, дюбелей или болтов. Совместима с лотками серии КМ-профиль и другими изделиями, имеющими стандартные отверстия для крепления. Монтаж выполняется без сварки - достаточно просверлить отверстия и зафиксировать крепёж. Для лотков шириной 200 мм рекомендуется использовать две консоли на одном участке для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве. Соответствует нормам электромонтажа для внутренних сетей управления и силовой коммуникации.

Преимущества

• Высокая несущая способность - подходит для тяжёлых лотков с большим количеством кабелей;
• Отсутствие сварки - снижает время монтажа, исключает риск повреждения покрытия;
• Защита от коррозии - цинкование по методу Сендзимира обеспечивает длительный срок службы даже в условиях повышенной влажности;
• Готовая система - совместима с остальными компонентами КМ-профиля, упрощает сборку и замену;
• Огнестойкость - повышает уровень пожарной безопасности объекта.

Ограничения применения

• Не применяется в агрессивных средах - пары кислот, щелочей, солевых растворов могут повредить цинковое покрытие;
• Не предназначен для наружной установки - хотя имеет класс УХЛ, длительное воздействие осадков и УФ-лучей снижает срок службы;
• Требуется точный подбор крепёжа - необходимо учитывать тип основания (бетон, металл, дерево) и вес лотка;
• Не подходит для лотков шириной более 200 мм - превышение ширины нарушает равновесие и снижает несущую способность.

Примеры использования

• Крепление лотков с силовыми кабелями на стенах производственного цеха;
• Подвес лотков в серверной комнате к потолку с использованием анкерных болтов;
• Монтаж кабельных трасс в распределительном щите на бетонной стене;
• Обустройство кабельных путей в офисных зданиях с высокой плотностью прокладки.

Практические советы

• При монтаже на бетон используйте анкеры M8-M10 - они обеспечивают необходимую прочность для 180 кг нагрузки;
• Для лотков шириной 150–200 мм устанавливайте консоли с шагом не более 1,2 метра - так сохраняется жёсткость всей конструкции;
• Перед установкой проверьте посадочные отверстия на лотке - они должны точно совпадать с крепёжными отверстиями консоли;
• Не перегружайте одну консоль - распределяйте вес между несколькими элементами, особенно при длинных участках;
• Артикулы lo0820 и kbo200 взаимозаменяемы - выбирайте по наличию на складе, функционально они идентичны.
