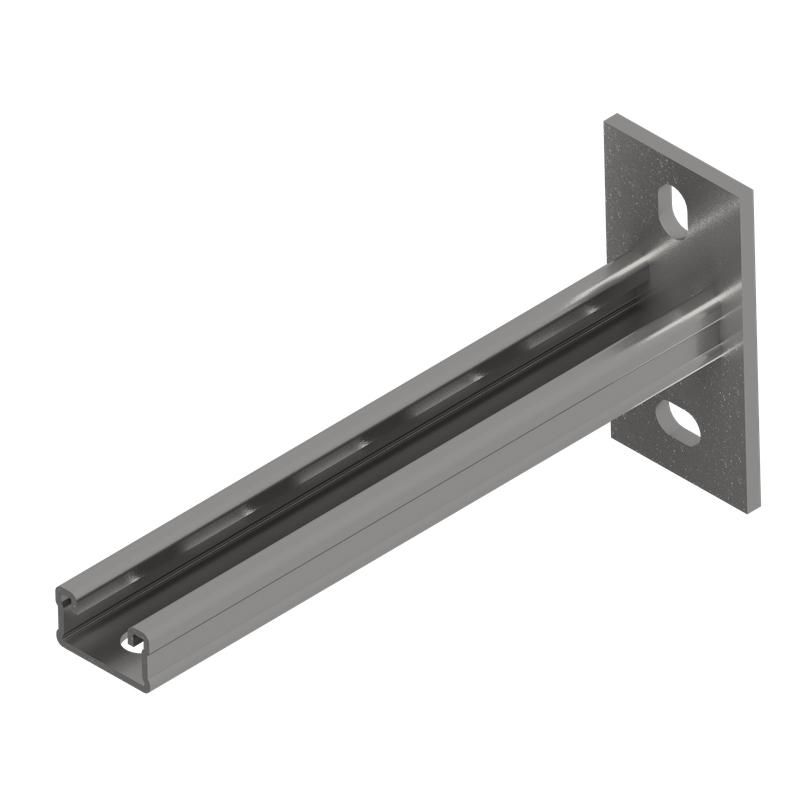

КМ LO2131 Консоль-Страт одиночная усилен 41х21 KSSU21-250 L250 сталь 2.5мм КМ-Профиль

Консоль страт одиночная усиленная 41х21 L250 толщина 2,5 мм КМ-профиль - это готовое к установке металлическое крепление для фиксации кабельных лотков шириной 50–200 мм на вертикальных поверхностях. Изделие изготовлено из оцинкованной стали, выдерживает нагрузку до 3,08 кН и предназначено для внутреннего монтажа в помещениях с сухим или слабоагрессивным климатом.

Назначение и область применения

Консоль страт одиночная усиленная 41х21 L250 толщина 2,5 мм КМ-профиль используется для создания жёстких опорных точек в системах кабельного монтажа на базе страт-профиля. Применяется для крепления кабельных лотков к стенам, стойкам или другим вертикальным несущим элементам. Подходит для прокладки силовых и слаботочных сетей в офисах, производственных цехах, серверных, АТС и других закрытых объектах.

Технические характеристики

• Тип изделия: настенная консоль
• Габариты: 41×21 мм (высота × ширина), длина 250 мм
• Толщина материала: 2,5 мм
• Материал: сталь оцинкованная электрохимическим способом
• Покрытие: цинк (серебристо-серый цвет)
• Несущая способность: 3,08 кН (эквивалентно ~314 кг равномерно распределённой нагрузки)
• Ширина совместимого лотка: 50–200 мм
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого воздуха и слабой химической агрессии
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии открытого пламени

Совместимость и монтаж

Консоль страт одиночная усиленная 41х21 L250 толщина 2,5 мм КМ-профиль совместима со всеми типами страт-профиля и кабельных лотков стандарта КМ-профиль. Монтаж выполняется без сварки:

• Фиксируется к бетонной, кирпичной или металлической поверхности через отверстия в основании с помощью анкеров, дюбелей или болтов M8–M10
• Подходит для крепления к вертикальным стойкам страт-системы - захватывает профиль по боковым граням
• Не требует предварительной сборки - изделие уже готово к установке
• Рекомендуемый шаг между консолями: 1–1,5 м при максимальной нагрузке; при меньшей нагрузке - до 2 м

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость обеспечивается за счёт стальной основы и отсутствия горючих компонентов. Цинковое покрытие снижает риск коррозии, что продлевает срок службы в нормальных условиях эксплуатации. Соответствие рекомендованному проектному ассортименту гарантирует совместимость с другими элементами системы КМ-профиль.

Преимущества

• Высокая прочность: несущая способность 3,08 кН позволяет использовать консоль даже для тяжёлых лотков с большим количеством кабелей
• Готовность к монтажу: не нуждается в резке, гибке или сварке - экономит время на установке
• Защита от коррозии: электрохимический цинк устойчив к влаге и окислению в помещениях
• Огнестойкость: повышает безопасность при возгорании, особенно важно в зонах с высокой плотностью кабелей
• Единая система: полностью совместима с продукцией КМ-профиль - упрощает замену и модификацию трасс

Ограничения применения

• Не предназначен для наружного монтажа - цинковое покрытие недостаточно для агрессивной среды (солевой туман, кислотные осадки, повышенная влажность)
• Запрещено применение в местах постоянного контакта с химически активными жидкостями (масла, растворители, щёлочи)
• Не рассчитана на динамические или ударные нагрузки - не подходит для оборудования с сильной вибрацией без дополнительной амортизации
• Максимальная ширина лотка - 200 мм; использование более широких лотков приведёт к перегрузке и деформации

Примеры использования

• Крепление кабельных лотков вдоль стен в серверной комнате
• Формирование вертикальных трасс для силовых кабелей в производственном цехе
• Монтаж слаботочных лотков в офисных зданиях - Ethernet, телефония, CCTV
• Обустройство кабельных путей в АТС, распределительных щитах, телекоммуникационных шкафах

Практические советы

• Перед монтажом проверьте, чтобы отверстия в консоли точно совпадали с местами крепления на стене - используйте шаблон или временный фиксатор
• При установке на бетонную стену выбирайте анкеры класса не ниже B12, диаметром 8–10 мм
• Для длинных трасс (более 5 м) рекомендуется делать контрольный замер уровня - одна наклонённая консоль может вызвать перекос всего лотка
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий цинковый слой и снизить антикоррозийную защиту
• Консоль страт одиночная усиленная 41х21 L250 толщина 2,5 мм КМ-профиль - идеальный выбор, когда нужна надёжность без сварки. Для частых изменений трасс лучше комбинировать её с быстроразъёмными элементами системы КМ-профиль
